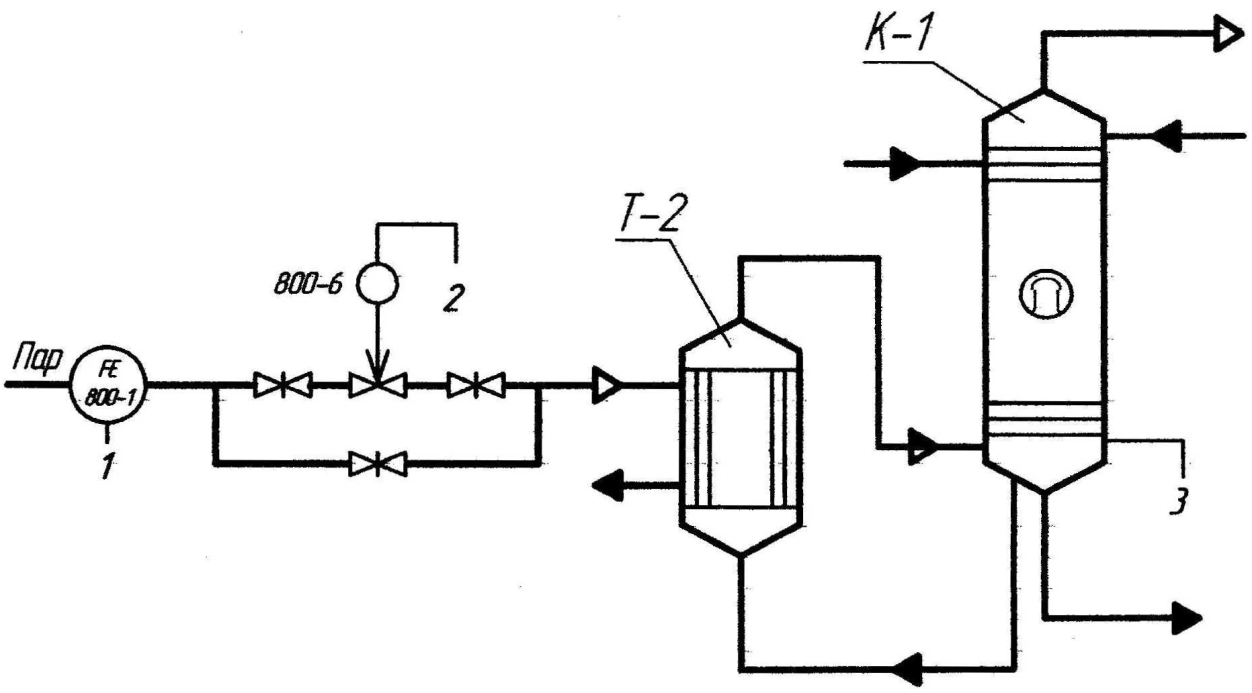

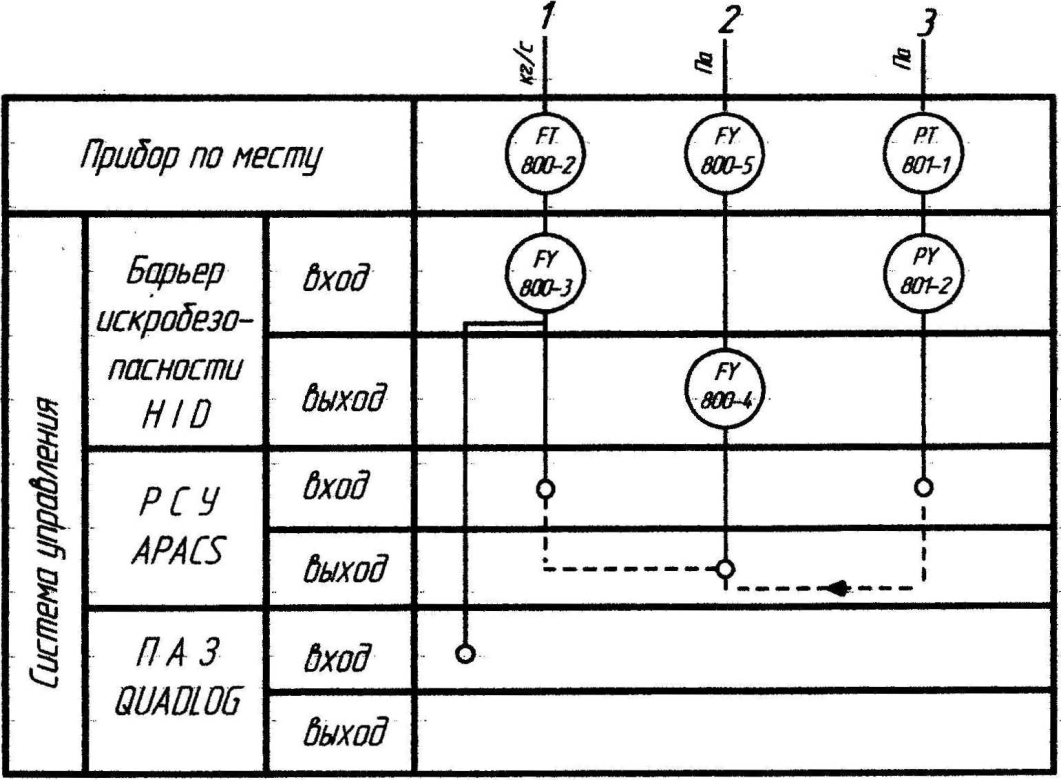

3. Контур регулирования расхода с коррекцией по давлению
800-1 – диафрагма камерная ДКС 0,6-300
800-2 – интеллектуальный датчик разности давления Метран-100-ДД-Ех
800-3 – барьер искробезопасности входной HID 2026
800-4 – барьер искробезопасности выходной HID 2038
800-5 – электропневматический позиционер VP 200
800-6 – регулирующий клапан 25ч32нж «НЗ»
801-1 – интеллектуальный датчик гидростатического давления Метран-100-ДИ-Ех
801-2 – барьер искробезопасности входной HID 2026
РСУ APACS – система управления процессом
ПАЗ QUADLOG – система противоаварийной защиты
Таблица 3 – Спецификация средств КИПиА
|
Количество, штук |
7 |
1 |
1 |
1 |
1 |
Тип, модель прибора |
6 |
ДКС 0,6-300 |
Метран-100-ДД-Ех |
HID 2026 |
HID 2038 |
|
Наименование и характеристика прибора |
5 |
Диафрагма камерная, устанавливаемая во фланцах трубопровода ДКС по ГОСТ 8.563.1, 8.563.2, 8.563.3 |
Интеллектуальный датчик давления серии Метран-100 предназначен для изменения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 входного сигнала разности давлений |
Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
|
Контролируемая среда |
4 |
Пар |
То же |
-//- |
-//- |
|
Место установки прибора |
3 |
На трубопроводе |
То же |
Шкаф барьера искробезопасности |
То же |
|
Наименование параметра |
2 |
Регулирование расхода с коррекцией по давлению |
То же |
-//- |
-//- |
|
Номер позиции на схеме |
1 |
800-1 |
800-2 |
800-3 |
800-4 |
Продолжение таблицы 3
|
Количество, штук |
7 |
1 |
1 |
1 |
Тип, модель прибора |
6 |
VP 200 |
25ч32нж «НЗ» |
Метран-100-ДИ-Ех |
|
Наименование и характеристика прибора |
5 |
Электропневматический позиционер. Давление питающего воздуха 0,14 МПа.. Входной сигнал 0,02-0,1 МПа. Рассчитан на ход 10…100 мм. Взрывозащита: ExdsllB+H2T6 |
Исполнительный механизм, регулирующий клапан с пневмоприводом Pвых = 0,02-0,1 МПа. |
Интеллектуальный датчик давления серии Метран-100 предназначен для изменения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 входным сигналом избыточного давления |
|
Контролируемая среда |
4 |
Пар |
То же |
Тяжелые углеводороды |
|
Место установки прибора |
3 |
По месту |
На трубопроводе |
В кубе колонны |
|
Наименование параметра |
2 |
Регулирование расхода с коррекцией по давлению |
То же |
-//- |
|
Номер позиции на схеме |
1 |
800-5 |
800-6 |
801-1 |
Продолжение таблицы 3
|
Количество, штук |
7 |
1 |
1 |
1 |
Тип, модель прибора |
6 |
HID 2026 |
РСУ APACS |
ПАЗ QUADLOG |
|
Наименование и характеристика прибора |
5 |
Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
Система управления процессом -контроллерный комплекс APACS компактная, легко масштабируемая распределительная система с развитыми пультами операторов, решающая все функции управления техническими объектами |
Система противоаварийной защиты на базе контроллера «QUADLOG». Надежность системы ПАЗ обеспечивается аппаратурным резервированием (дублирование) временной и функциональной избыточностью и наличием систем диагностики и самодиагностики |
|
Контролируемая среда |
4 |
Тяжелые углеводороды |
|
|
|
Место установки прибора |
3 |
Шкаф барьера искробезопасности |
|
|
|
Наименование параметра |
2 |
Регулирование расхода с коррекцией по давлению |
|
|
|
Номер позиции на схеме |
1 |
801-2 |
|
|
Описание контура регулирования расхода с коррекцией по давлению
Регулирование расхода пара в кипятильник поз. Т-2 с коррекцией по давлению в кубе колонны поз. К-1 осуществляется РСУ «АРACS», с помощью интеллектуальных датчиков разности давлении типа Метран-100-ДД-Ех поз. 800-2, который измеряет перепад давлений в трубопроводе, создаваемый диафрагмой камерной типа ДКС 0,6-300 поз. 800-1 и избыточного давления типа Метран-100-ДИ-Ех поз. 801-1, измеряющего давление, и преобразуют их в выходные унифицированные аналоговые токовые сигналы 4-20 мА. Эти сигналы через барьеры искробезапасности входные типа HID 2026 поз. 800-3 и поз 801-2, служащие для обеспечения искробезапасности цепи, одновременно поступают на вход РСУ «АРACS», где происходит сравнение текущих значений расхода и давления с заданными.
В случае их рассогласования вырабатывается управляющее воздействие в виде сигнала 4-20 мА, который через барьер искробезопасности выходной типа HID 2038 паз. 800-4 поступает в электропневматический позиционер типа VP 200 поз. 800-5, служащий для преобразования электрического сигнала 4-20 мА в пневматический 0,02-0,1 МПа, а далее на исполнительный механизм регулирующего клапана типа 25ч32нж «НЗ» поз. 800-6, установленного на линии подачи пара в кипятильник поз. Т-2.
