Автоматизация технологических процессов
Контуры контроля и регулирования технологических параметров APACS/QUADLOG
С
3
7
11
16
20
24
29
34
37
ОДЕРЖАНИЕ1. Контур регулирования состава легких углеводородов
2. Контур регулирования уровня
3. Контур регулирования расхода с коррекцией по давлению
4. Контур контроля расхода
5. Контур контроля температуры
6. Контур регулирования pH
7. Контур регулирования уровня с коррекцией по расходу
8. Контур контроля состава легких углеводородов
9. Контур контроля температуры и давления с блокировкой

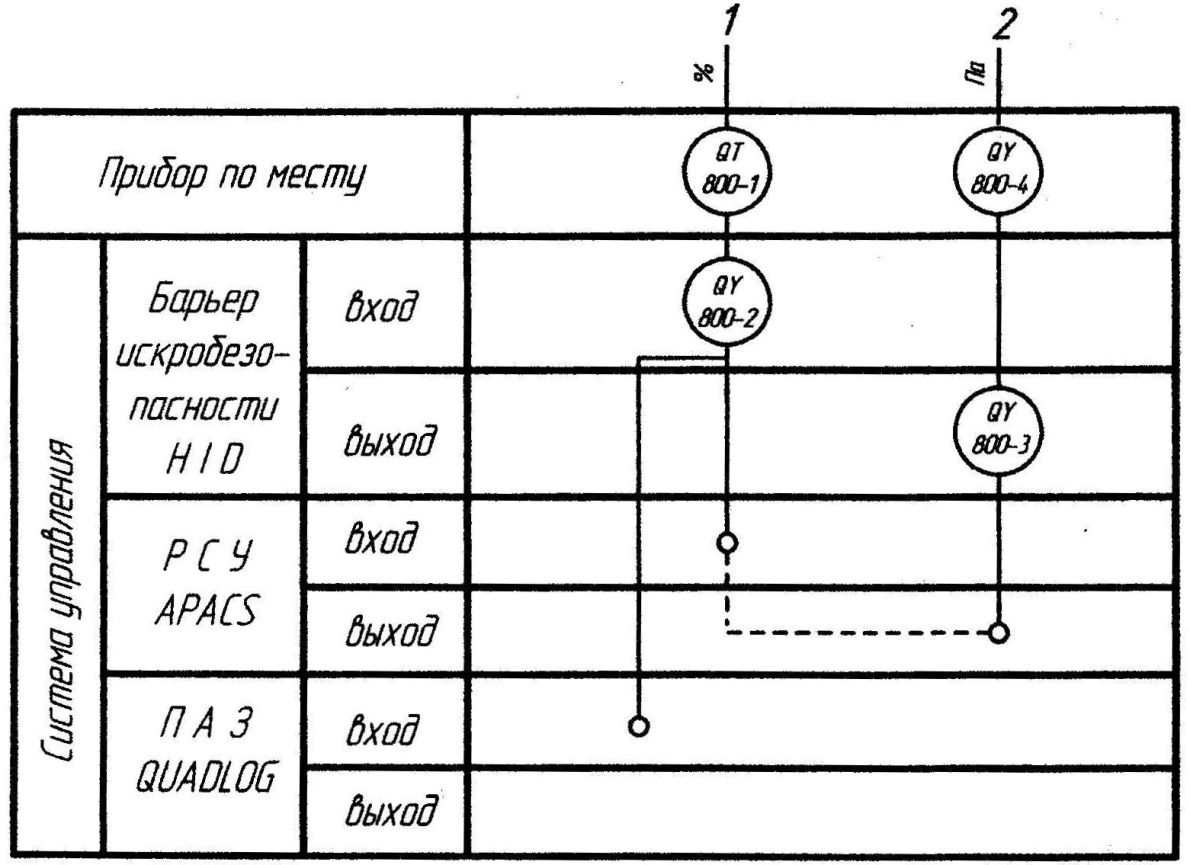

1. Контур регулирования состава легких углеводородов
800-1 – датчик хроматографический ДХ-5
800-2 – барьер искробезопасности входной HID 2026
800-3 – барьер искробезопасности выходной HID 2038
800-4 – электропневматический позиционер VP 200
800-5 – регулирующий клапан 25ч30нж «НО»
РСУ APACS – система управления процессом
ПАЗ QUADLOG – система противоаварийной защиты
Таблица 1 – Спецификация средств КИПиА
|
Количество, штук |
7 |
1 |
1 |
1 |
1 |
Тип, модель прибора |
6 |
ДХ-5 |
HID 2026 |
HID 2038 |
VP 200 |
|
Наименование и характеристика прибора |
5 |
Датчик хроматографический ДХ-5, выходной сигнал 0-5 мА, предназначен для постоянного отбора пробы, разделения их на составляющие величины |
Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
Электропневматический позиционер. Давление питающего воздуха 0,14 МПа.. Входной сигнал 0,02-0,1 МПа. Рассчитан на ход 10…100 мм. Взрывозащита: ExdsllB+H2T6 |
|
Контролируемая среда |
4 |
Легкие углеводороды |
То же |
-//- |
-//- |
|
Место установки прибора |
3 |
На выходе из колонны поз. К-1 |
Шкаф барьера искробезопасности |
То же |
По месту |
|
Наименование параметра |
2 |
Регулирование состава дистиллята |
То же |
-//- |
-//- |
|
Номер позиции на схеме |
1 |
800-1 |
800-2 |
800-3 |
800-4 |
Продолжение таблицы 1
|
Количество, штук |
7 |
1 |
1 |
1 |
Тип, модель прибора |
6 |
25ч30нж «НО» |
РСУ APACS |
ПАЗ QUADLOG |
|
Наименование и характеристика прибора |
5 |
Исполнительный механизм, регулирующий клапан с пневмоприводом Pвых = 0,02-0,1 МПа. |
Система управления процессом -контроллерный комплекс APACS компактная, легко масштабируемая распределительная система с развитыми пультами операторов, решающая все функции управления техническими объектами |
Система противоаварийной защиты на базе контроллера «QUADLOG». Надежность системы ПАЗ обеспечивается аппаратурным резервированием (дублирование) временной и функциональной избыточностью и наличием систем диагностики и самодиагностики |
|
Контролируемая среда |
4 |
Легкие углеводороды |
|
|
|
Место установки прибора |
3 |
На трубопроводе |
|
|
|
Наименование параметра |
2 |
Регулирование концентрации |
|
|
|
Номер позиции на схеме |
1 |
800-5 |
|
|

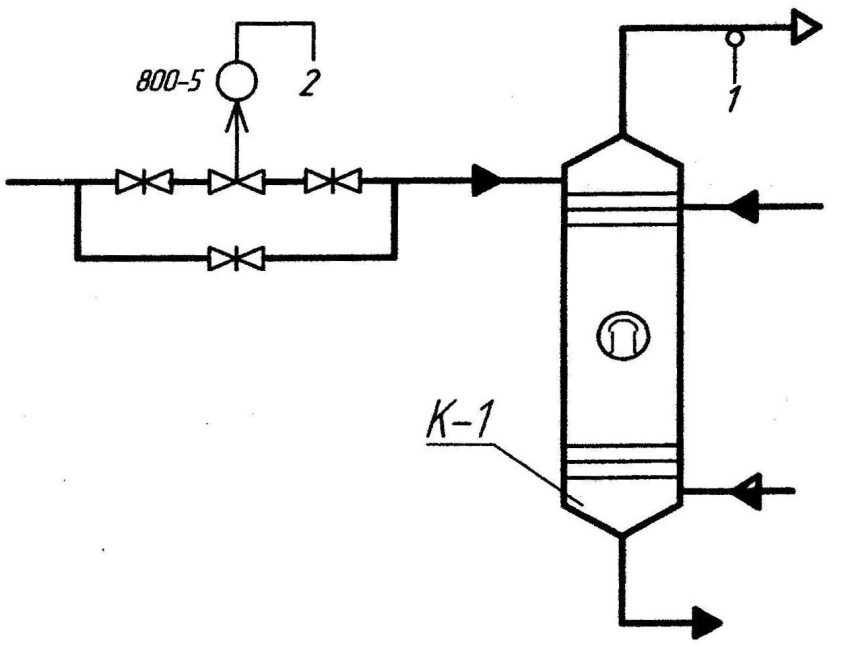

Описание контура регулирования состава легких углеводородов
Регулирование состава легких углеводородов колонны поз. К-1 осуществляется РСУ «APACS», с помощью датчика хроматографического ДХ-5 поз. 800-1, который выдает на выходе унифицированный аналоговый токовый сигнал 0-5мА, поступающий на вход РСУ «АРACS» через барьер искробезопасности входной типа HID 2026 поз. 800-2, служащий для обеспечения искробезопасности цепи.
В РСУ «АРACS» происходит сравнение текущего значения состава легких углеводородов с заданным. В случае их рассогласования вырабатывается управляющее воздействие в виде сигнала 4-20 мА, который через барьер искробезопасности выходной типа HID 2038 поз. 800-3 поступает в электропневматический позиционер типа VP 200 поз. 800-4, служащий для преобразования электрического сигнала 4-20 мА в пневматический 0,02-0,1 МПа, а далее на исполнительный механизм регулирующего клапана типа 25ч30нж «НО» поз. 800-5, установленного на линии подачи флегмы в колонну поз. К-1.
