Агрегат апк–10а
До складу агрегату входять шнекова мийка, подрібнювач-змішувач, стрічковий транспортер, відцентровий та фекальний насоси.
Приймальний стрічковий транспортер призначений для подачі в подрібнювач-змішувач грубих кормів. Він складається із секційної рами, ведучого і натягувального барабанів, реверсивного редуктору з важелем механічного вмикання приводу транспортеру і зірочки з муфтою.
Шнекова мийка-дозатор забезпечує безперервну мийку коренебульбоплодів і дозовану подачу в подрібнювач-змішувач. Вона складається з шнеку, регулюючого приводу шнеку. Зверху на кожусі встановленні розпилювачі води для мийки коренебульбоплодів. Знизу на кожусі –три ряди отворів для стікання брудної води. До передньої стінки бункеру кріпиться ніж, який перерізає коренебульбоплоди, розміри яких перебільшують прохідне вікно.
Вимиті коренебульбоплоди з мийки-дозатора потрапляють в подрібнювач-змішувач через горловину. Для отримання не подрібнених коренебульбоплодів кришку встановлюють у вікно похило і вимиті коренебульбоплоди виходять з мийки цілими.
Подрібнювач-змішувач призначений для подрібнення і змішування усіх компонентів корму. Він представляє собою дисковий дробарний барабан. Барабан має три види робочих органів: шість рядів гострих ножів(для подрібнення стеблових кормів), три ряди молотків(27шт., для подрібнення коренеплодів) і лопатка для вивантаження кормосуміші. В кожусі барабана, в секції подрібнення стеблових кормів встановлені дві деки
Вивантажувальний скребковий транспортер призначений для подачі готової кормосуміші в приймальні обладнання або бункер кормороздавача. основний робочий орган транспортеру – полотнище, яке складається з двох замкнених втулково-роликових ланцюги, на які кріплять скребки.
Електропривод складається з: приводу подрібнювача-змішувача, приводу мийки-дозатору, приводу приймального і вивантажувального транспортерів; електродвигуни приводу центробіжного і фекального насосів.
Технологічний процес
Перед початком роботи заповнюють приймальний бункер водою (з водопровідної мережі або відстійника). Після включення всіх механізмів агрегату коренебульбоплоди порціями приблизно по 0,5т завантажують до приймальної камери (бункера). Тут вони відмокають і попередньо очищають, а потім шнеком транспортуються вверх і обмиваються струменями чистої води, що надходить з розбризкувача. Помиті коренебульбоплоди шнеком подаються в зону подрібнювача-змішувача, де подрібнюється молотками на частинки розміром 10 – 15мм.

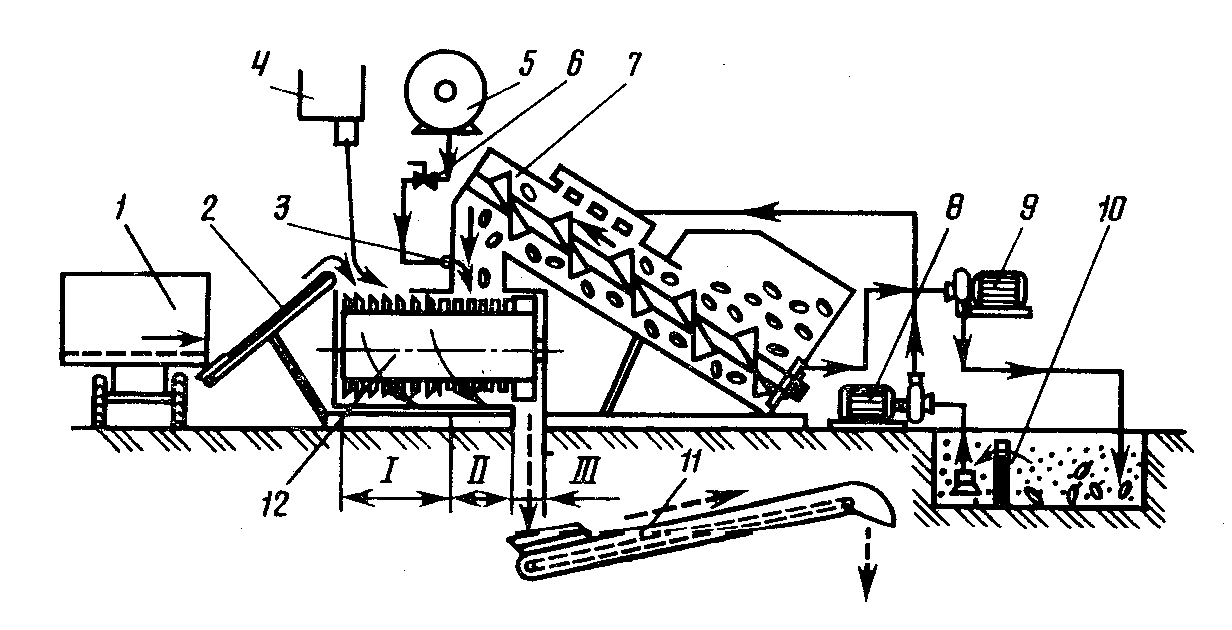

К
ОНСТРУКТИВНО-ФУНКЦІОНАЛЬНА
СХЕМА КОРМОПРИГОТУВАЛЬНОГО АГРЕГАТУ
АПК–10А.
|
|
Грубі корми, силос, сінаж з бункера-дозатора дозами подаються за допомогою приймального транспортера в зону (1) ножів барабану подрібнювача-змішувача, де подрібнюються, а потім в зоні (2) розчіплюються молотками вздовж волокна. В зону (1) із дозатора потрапляють концентровані корми і сипкі домішки. Коренебульбоплоди миються і рівномірно подаються в зону (2), де подрібнюються в мезгу. В цю ж зону через розпилювач із змішувача типу СМ –1,7 дозовано поступають різноманітні поживні розчини з мікродомішками. Готова кормова суміш лопатками барабану і вивантажувальним транспортером подається в кормороздавач КТУ–10А або в інші транспортні засоби.
Ступінь подрібнення грубих кормів регулюють, крім зміни кількості ножів на барабані, також зміною зазору між кінцями ножів і декою (за допомогою прокладок, які встановлюють або змінюють під фланцями деки). Для зменшення довжини різки, на барабан встановлюють 54, а для збільшення – 27 ножів.
ТЕХНІЧНА ХАРАКТЕРИСТИКА АГРЕГАТУ АПК–10А
Продуктивність, т/год., для: |
|
приготування кормових сумішок |
до 15 |
подрібнення грубих кормів |
до 5 |
миття коренеплодів |
8. |
Тип подрібнювального апарату |
молотковий |
Частота обертання барабану, об/хв. |
1800 |
Кількість молотків, шт. |
27 |
Кількість ножів, шт. |
54 |
Діаметр шнеку, мм |
500 |
Частота обертання шнеку, об/хв. |
0,7 – 5,7 |
Маса, кг |
3245 |
