2.2.2. Умови застосування та експлуатації

ВПС влаштовуються на транзитних та головних ділянках каналів за умови, що:

- підпір від ВПС не повинен зменшувати витрату головної споруди;

- максимальна глибина води в каналі не повинна бути більшою 1/3 b_к, де b_к - ширина каналу по дну;

- швидкість течії води в каналі не повинна перевищувати 1,5...2,0 м/с;

- відносне затопления гребня порога h/H < 0,8, що забезпечує вимірювання витрат з точнютю 100+5%, де h - нaпip на порозі водозливу iз сторони нижнього б'єфу, Н - нaпip на порозі водозливу iз сторони верхнього б'єфу.

Розміри водомipнoгo порогу призначаються конструктивно залежно від poзмipiв каналу i повинні задовольняти наступним умовам:

0,3 м < b_n ≤ 3,0 м

р > 0,15 м;

h_min =0,08 м;

H/p ≤ 2; b_n/p ≥ 2,

де b_n - ширина порога на piвнi його гребня; р - висота порога.

Пропускна здатність водозливу визначається за формулою:

, м³/с (2.1)

де (0,37 + 0,04 Н/р) - емпіричний коефіцієнт витрати порога;

b_n + m₁H - середня ширина потоку на порозі, м;

m₁ - коефщент закладання укосів каналу, м;

b_n = b_к + 2m₁ р - ширина порога на piвніi його гребня, м;

b_к - ширина дна каналу, м.

ВПС дозволяе виконувати вимірювання витрат при змінному ре­жимі рівня води у нижньому б'ефі від підпірно-регулюючих споруд, що розташовані нижче.

2.3. Опис лабораторной установки

Водомірний пост ВПС (див.рис.2.1) складається iз:

- бетонованої ділянки каналу 3 з шириною по дну b_K i коефщентом закладання відкосів m₁;

- водозливного порогу 1 iз закладанням 1:3 чи 1:4, висотою р, горизонтальним майданчиком довжиною 0,8р;

- контрольної рейки 4 на початку напірного відкоса порога з ну­лем на piвнi порога водозливу;

- контрольної рейки 5 в нижньому б'єфі для перевірки умови h/H≤0,8.

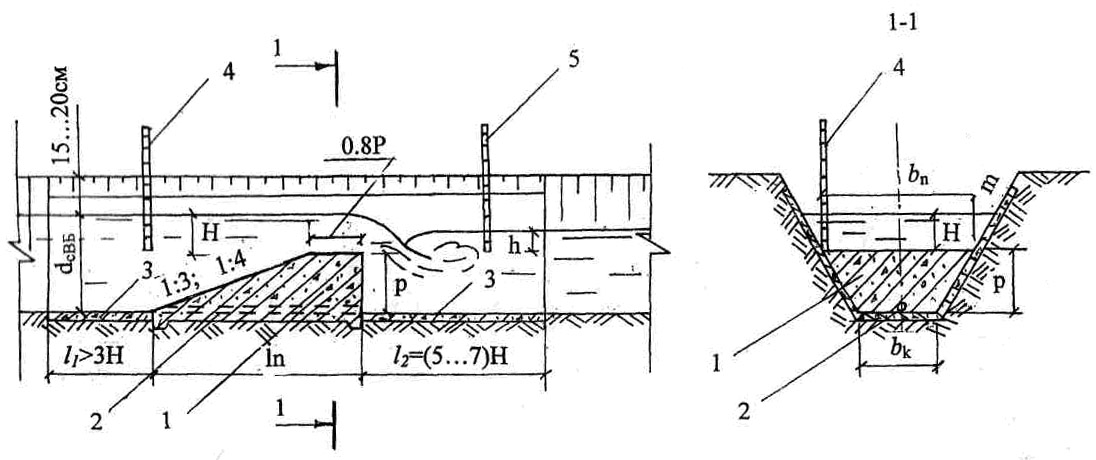

Рис.2.1. Схема установки ВПС САНДІІРІ

1 – водозливний поріг; 2 – отвір для промив намулу; 3 – бетоновані ділянки каналу; 4,5 – контрольні рейки.

Таблиця 2.1.

Журнал вимірювання витрат води за допомогою впс

Дата проведення вимірювань ___29.01.10________________________

Розміри каналу:___________b_к=0,018 м;_т₁=0,25м________________

Тип водоміра: __ водомірний поріг САНДПРІ_____________________

Розміри водозливу: _______p=0,026м;_b_n=0,031м;________________

№ з/п	H, м		Витрати води Q, м3/с
1	0,7	1,38
3	0,72	1,49
3	0,74	1,60
4	0,76	1,72
5	0,78	1,84

Будуємо графіки залежності Q=f(H)

ВИСНОВОК: ознайомившись з конструкцією та принципом роботи водомірного порогу САНДІІРІ (ВПС) (рис.2.1.), визначили розміри каналу і водозливу, напір на порозі водозливу з боку верхнього бєфу (Н) та розрахували витрату води, яка проходить через водозлив. За визначеними параметрами побудували графік залежності Q=f(H).
