4Предварительный расчёт валов
Предварительный расчёт валов проведём на кручение по пониженным допускаемым напряжениям.
Диаметр вала при допускаемом напряжении [к] = 15 МПа вычисляем по формуле 8.16[1]:
dв (5.1)
4.1Ведущий вал (Быстроходный вал).

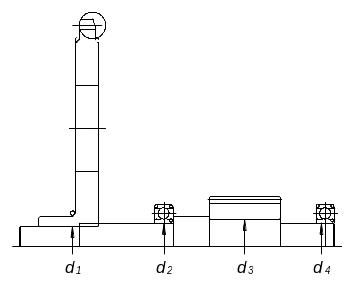

Рис.
6. 1-й вал привода.
dв = 13 мм.
Под 1-й элемент (ведомый) выбираем диаметр вала: d1 = 15 мм.
Под 2-й элемент (подшипник) выбираем диаметр вала: d2 = 20 мм.
Под 3-й элемент (ведущий) выбираем диаметр вала: d3 = 25 мм.
Под 4-й элемент (подшипник) выбираем диаметр вала: d4 = 20 мм.
4.2Выходной вал.

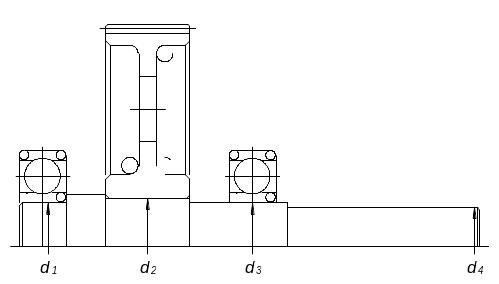

Рис.
7. 2-й вал привода.
dв = 24 мм.
Под 1-й элемент (подшипник) выбираем диаметр вала: d1 = 25 мм.
Под 2-й элемент (ведомый) выбираем диаметр вала: d2 = 30 мм.
Под 3-й элемент (подшипник) выбираем диаметр вала: d3 = 25 мм.
Под свободный (присоединительный) конец вала выбираем диаметр вала: d4 = 20 мм.
Диаметры участков валов назначаем исходя из конструктивных соображений.
Таблица 7. Диаметры валов, мм.
Валы |
Расчетный диаметр |
Диаметры валов по сечениям |
|||
1-е сечение |
2-е сечение |
3-е сечение |
4-е сечение |
||
Ведущий вал. |
11 |
Под 1-м элементом (ведомым) диаметр вала:
15 |
Под 2-м элементом (подшипником) диаметр вала:
20 |
Под 3-м элементом (ведущим) диаметр вала:
25 |
Под 4-м элементом (подшипником) диаметр вала:
20 |
Выходной вал. |
19 |
Под 1-м элементом (подшипником) диаметр вала:
25 |
Под 2-м элементом (ведомым) диаметр вала:
30 |
Под 3-м элементом (подшипником) диаметр вала:
25 |
Под свободным (присоединительным) концом вала:
20 |
Таблица 8. Длины участков валов, мм.
Валы |
Длины участков валов между |
||
1-м и 2-м сечениями |
2-м и 3-м сечениями |
3-м и 4-м сечениями |
|
Ведущий вал. |
71 |
60 |
60 |
Выходной вал. |
60 |
60 |
130 |
5Конструктивные размеры шестерен и колёс
5.1Цилиндрическая шестерня 2-й передачи
Диаметр ступицы:
dступ = (1,5...1,8) · dвала (6.15)
dступ = (1,5...1,8) · 15 =22,5...27 мм. Принимаем dступ = 25 мм.
Длина ступицы:
Lступ = (0,8...1,5) · dвала (6.16)
Lступ = (0,8...1,5) · 15= 12...22,5 мм. Длину ступицы, исходя из конструктивных соображений, принимаем равной ширине зубчатого венца: Lступ = b1 = 35 мм.
Фаска:
n = 0,5 · mn = 0,5 · 1,5 = 0,75 мм (6.17)
5.2Цилиндрическое колесо 2-й передачи
Диаметр ступицы:
dступ = (1,5...1,8) · dвала (6.18)
dступ = (1,5...1,8) · 55 = 82,5...99 мм. Принимаем dступ = 82 мм.
Длина ступицы:
Lступ = (0,8...1,5) · dвала (6.19)
Lступ = (0,8...1,5) · 55 = 44...82,5 мм. Длину ступицы, исходя из конструктивных соображений, принимаем равной ширине зубчатого венца: Lступ = b4 = 42 мм.
Толщина обода:
о = (2,5...4) · mn (6.20)
о = (2,5...4) · 1,5 =3,75...6 мм,
здесь: mn = 1,5 мм - модуль нормальный. Так как толщина обода должна быть не менее 8 мм, то принимаем: о = 8 мм.
Толщина диска:
С = (0,2...0,3) · b4 (6.21)
C = (0,2...0,3) · 42 = 8,4...12,6мм, здесь b4 = 42 мм - ширина зубчатого венца.
Принимаем: С = 10 мм.
Толщина рёбер: s = 0,8 · C = 0,8 · 10 = 8 мм (6.22)
Внутренний диаметр обода:
Dобода = Da4 - 2 · (2 · mn + o) (6.23)
Dобода = 211,5 - 2 · (2 · 1,5 + 8) = 189 мм190 мм.
Диаметр центровой окружности:
DC отв. = 0,5 · (Doбода + dступ.) = 0,5 · (190 + 82) = 136 мм. (6.24)
Диаметр отверстий:
Dотв. = = = 27 мм (6.25)
Фаска:
n = 0,5 · mn = 0,5 · 1,5= 0,75 мм (6.26)
