Тактико-технічні характеристики гранатомета рпг-7

Тактико-технічні характеристики	РПГ-7
Прицільна відстань, м	500
Бойова швидкострільність, пострілів за хвилину	4-6
Початкова швидкість гранати, м/с	140
Вага гранатомета, кг	6,3
Вага пострілу ПГ –7 в, кг	2,2
Калібр, мм: - гранатомета - пострілу	40 70
Здатність пробити броню завтовшки, мм	До 400
Вага прицілу, кг	0,5
Збільшення прицілу, кратність	2,7
Поле зору прицілу, град.	1,3
Діаметр вихідної зіниці, мм	4,5
Розподільна можливість, пострілів	Не більше ніж 28
Вага комплекту прицілу, кг	0,95

Основні частини і механізми гранатомета

Гранатомет складається з таких основних частин і механізмів (рис. 2.28):

• ствола з механічним (відкритим) прицілом;

• ударно-спускового механізму з запобіжником;

• бойкового механізму;

• оптичного прицілу.

У гранатомета РПГ-7Д, крім того, є механізм блокування, а в гранатомета з нічним прицілом – основа механізму світлоблокування.

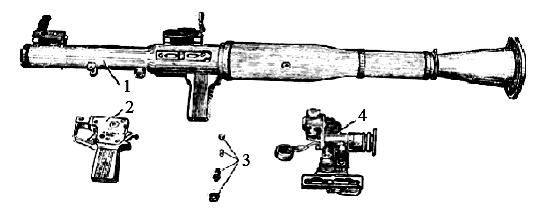

Рис. 2.28. Основні частини і механізми гранатомета:

1 – ствол; 2 – ударно-спусковий механізм; 3 – бойковий механізм;

4 – оптичний приціл

У комплект гранатомета входять запасні частини, інструмент та приладдя. Постріл до гранатомета складається з протитанкової гранати та порохового заряду.

Робота основних частин і механізмів гранатомета

Під час пострілу з гранатомета від удару по бойку в капсулі-запалювачі гранати запалюється пороховий заряд. Гази, що утворилися внаслідок горіння порохового заряду, надають гранаті обертального руху (за допомогою турбінки) та викидають її з каналу ствола зі швидкістю при стрільбі пострілом ПГ-7В – 120 м/с, ПГ-7ВМ – 140 м/с.

Після вильоту гранати з каналу ствола відкриваються пір’я стабілізатора, відбувається зведення запальника (детонатора) на відстані, яка забезпечує безпеку стрільця, запалюється пороховий заряд реактивного двигуна.

Під час горіння порохового заряду реактивного двигуна, внаслідок витоку порохових газів через соплові отвори, утворюється реактивна сила і швидкість польоту гранати збільшується, досягаючи в кінці повного згорання заряду 300 м/с. Далі граната летить за інерцією. Під час зустрічі гранати з перепоною (ціллю) п’єзоелемент запальника (детонатора) стискується, у результаті чого виробляється електричний струм, під дією якого вибухає електродетонатор запальника, а потім розривний заряд гранати. Під час вибуху гранати утворюється кумулятивний (зосереджений, направлений) струмінь, який пробиває броню (перепону), уражає противника, руйнує озброєння та обладнання, а також запалює паливо.

Під час пострілу гранатомет відбою не має. Це забезпечується витіканням порохових газів назад через сопло та розтруб патрубка ствола. Утворена внаслідок цього сила, направлена наперед, урівноважує силу відбою, а дія порохових газів на передню стінку розширення труби (зарядної комори) викликає певний рух гранатомета вперед (викат), для стрільця майже не помітний.
