Лабораторная работа №4 исследование электрокожной проводимости для оценки функционального состояния организма.

Приборы и принадлежности

Комплекс аппаратно-программный «АРМ-ПЕРЕСВЕТ» (прибор для электропунктурной диагностики «Пересвет» и принадлежности; электрод-щуп диагностический (2 шт.); электрод цилиндрический (2 шт.); электрод (ножной) пластинчатый (2 шт.); комплекс соединительных кабелей); паспорт и руководство по эксплуатации Комплекса «АРМ-ПЕРЕСВЕТ»; персональный компьютер.

Цель работы

Изучить зависимость электрического сопротивления кожи от различных физических параметров и ознакомиться с технологией измерения электрических параметров биологически активных зон кожи.

Задачи работы:

1. Исследовать зависимость электрического сопротивления кожи от площади и формы поверхностных электродов.

2. Исследовать зависимость электрического сопротивления от влажности поверхности кожи и электрода.

3. Исследовать зависимость электрического сопротивления кожи от уровня контакта(давления) электрода.

4. Ознакомиться с технологией измерения электрических параметров биологически активных зон кожи (проведение четырехквадратных измерений по методу Р.Фолля)

Подготовка к работе:

Литература:

1. Медицинские приборы. Разработка и применение. – М.: Медицинская книга, 2004. – 720 с.

2. Мейзеров Е.Е., Седов А.С. Системы электростимуляции в диагностических исследованиях и лечении: Учебное пособие. – М.: МИРЭА, 2007. – 92 с.

3. Мейзеров Е.Е., Фадеев А.А., Готовский М.Ю. Электрокожная проводимость в оценке функционального состояния организма: Методические указания по выполнению лабораторных работ. – М.: МИРЭА, 2010. – 24 с.

4. Попечителев Е.П. Электрофизиологическая и фотометрическая медицинская техника: Учебное пособие/Е.П. Попечителев, Н.А. Кореневский; под ред. Е.П. Попечителева. – М.: Высшая школа, 2002. – 470 с

5. Ремизов А.Н., Максина А.Г., Потапенко А.Я. Медицинская и биологическая физика: Учеб. для вузов (4-е изд. перераб. и доп.). – М.: Дрофа, 2003. – 560 с.

6. Интернет ресурсы http://www.peresvetmed.ru/;

Повторить следующие вопросы:

1. Как записать закон Ома для участка цепи постоянного и переменного тока (формулы, смысл всех входящих величин).

2. Электрические свойства тканей организма (электропроводность, емкость); импеданс живой ткани; от каких параметров зависит импеданс живой ткани?

Вопросы и задания

Ознакомитесь с рекомендованной литературой и письменно ответьте на вопросы:

1. Каковы особенности электропроводимости живой ткани?

2. Каковы основные параметры сопротивлений биологических тканей при постоянном токе?

3. Какие материалы используются для электродов? В чем состоит уход за электродами?

4. Происхождение основных характеристик электродов: электродный потециал, дрейф потенциала, сопротивление электрода, шумы электрода?

5. Каковы особенности электричесских процессов на участке кожно-электродного контакта?

6. Как проводят и оценивают измерения электрических параметров биологически активных зон(БАЗ) по методу Р.Фолля?

7. Представьте двухэлектродную схему подключения биообъекта для измерения электрических параметров БАЗ.

Лабораторные задания и порядок выполнения работы

Задание 1. Изучить зависимость электрического сопротивления кожи на постоянном токе от площади, влажности и уровня контакта (силы давления) электродов с кожей.

Порядок выполнения задания:

1. подготовить комплекс «АРМ-ПЕРЕСВЕТ» к работе, запустить программу «Пересвет-фолль»;

2. обследуемому установить на заданном преподавателем участке тыльной и ладонной поверхности кисти последовательно большие (ножные), средние (лобные) и точечные (наконечники активного электрода-щупа) пары электродов;

3. подключить электроды посредством соединительных кабелей к соответствующим гнездам прибора «Пересвет» - гнездо АЭ+(24) и ПЭ-(25);

4. последовательным нажатием кнопки «Канал» (13) выбрать метод диагностики по Р.Фоллю – надпись EAV на ЖКИ(8);

5. измерить значения электрокожного сопротивления для каждой пары сухих электродов (в усл.ед.), результаты измерений заносят в таблицу 1;

6. повторить измерения на влажных электродах, результаты измерений заносятся в таблицу 1;

7. повторить операции по пунктам 1-3, и зарегистрировать полученные значения ЭКС, прилагая разную силу (три разных усилия – слабое, среднее, сильное) к активному электроду, результаты измерений заносятся в таблицу 2;

8. по графику определяют сопротивление кожи в кОм, соответствующее условным единицам шкалы прибора «Пересвет».

Задание 2. Измерение электрических параметров биологически активных зон (БАЗ) кожи (проведение четырехквадратных измерений).

Порядок выполнения задания:

1. на первом этапе осуществляется измерение рука-рука, далее проводится измерение левая рука – левая нога.

2. для измерения проводимости рука-рука пассивный ручной цилиндрический электрод с помощью соединительного провода подключается к гнезду прибора «Пересвет» ПЭ – (25) и дается в левую руку обследуемому, а неподключенный к прибору второй цилиндрический электрод помещается в правую руку; наконечником подключенного активного электрода-щупа к гнезду АЭ+(24) исследователь касается правого электрода на 5-10 с);

3. для проведения измерений левая-рука – левая нога, плоский (ножной) электрод с помощью соединительного провода подключается к гнезду прибора «Пересвет» ПЭ-(25), и помещается под левую ногу обследуемого, ручной цилиндрический электрод, находящийся в левой руке обследуемого, подключается к гнезду АЭ+(24) (или его касаются наконечником активного электрода-щупа подключенного к гнезду АЭ+ на 5-10с);

4. измерение проводимости правая рука - правая нога аналогично предыдущему, но только для правой стороны тела;

5. для измерения нога – нога плоские (ножные) электроды помещаются под ноги обследуемому, и с помощью соединительных проводов левый электрод подключается к гнезду прибора «Пересвет» ПЭ-(25), правый – к гнезду АЭ+(24) (или его касаются наконечником активного электрода-щупа подключенного к гнезду АЭ+ на 5-10с);

6. указать результаты соответствующих измерений в условных единицах на рис2;

7. по окончании работы: для выключения питания прибора переведите выключатель «Сеть» (1) в положение 0, после выньте вилку сетевого шнура из сетевой розетки.

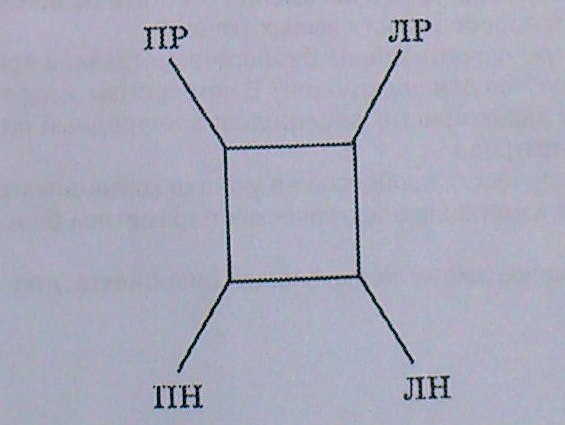

Ри.2. Рисунок представления результатов четырехквадратных измерений: ПР – правая рука; ЛР – левая рука; ПН – правая нога; ЛН – левая нога.

Данные протокола предоставить преподавателю.

ПРОТОКОЛ.

Повторяемые вопросы:
