Вертикальная нагрузка от пола на ходовой рельс:
линолеум
фанера
базальтовый картон
гофрированный лист железа
базальтовый картон
гофрированный лист железа
рама кузова (секции вагона)
Моторная тележка |
Поддерживающая тележка |
шкворневые балки плита резинокордовая оболочка основание центральная балка тележки продольная балка тележки кронштейн шарнирного соединения резино-металический шарнир крыло буксы корпус буксы подшипники буксы ось колёсной пары колёсная пара ходовой рельс |
Хвостовая балка пятник подпятник резино-металический амортизатор фигурная балка плита резинокордовая оболочка опора центральная балка продольная балка кронштейн буксового амортизатора резиновая прокладка комплект пружин нижняя опора кронштейн буксового амортизатора корпус буксы подшипники буксы ось колёсной пары колёсная пара ходовой рельс |

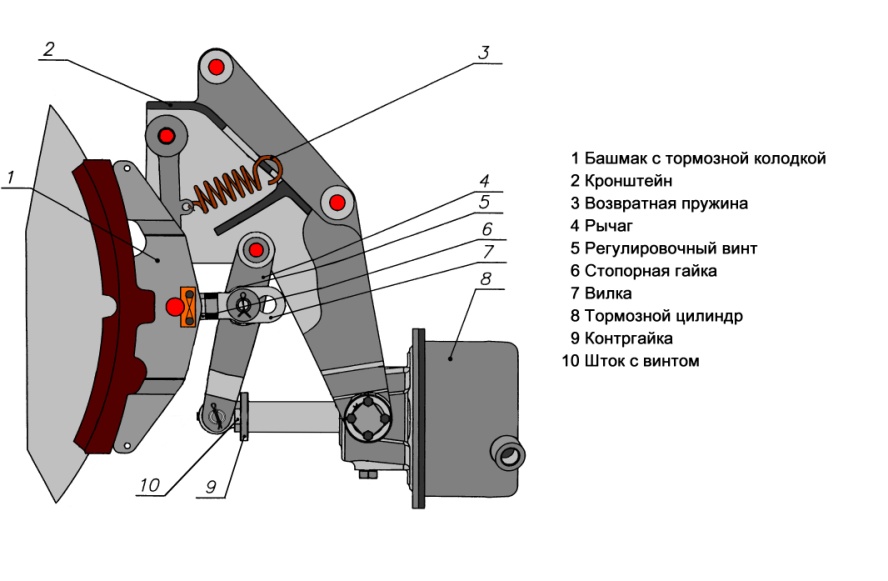

Рычажно – тормозная передача:
|
давление от НМ на поршень цилиндра поршень на шток тормозного цилиндра шток тормозного цилиндра на рычаг рычаг на вилку вилка на регулировочный винт винт на тормозную колодку колодка на колесо
Передаточное число тормозных блоков – 3 (отношение длины выхода штока к среднему зазору между колодкой и колесом) |
Тяговая передача (передача вращающего момента):
вал ротора электродвигателя
ведущий диск
пальцы
упругие втулки
обойма
пальцы
упругие втулки
ведомый диск
вал малой шестерни
вал промежуточной шестерни
зубчатый венец
болт
входной вал редуктора
фланец
резино-металические поводки
полый вал
резино-металические поводки
фланец 2-го колеса
Ось колёсной пары
1-е колесо
ходовой рельс
поступательные движения по ходовому рельсу колёсных пар.

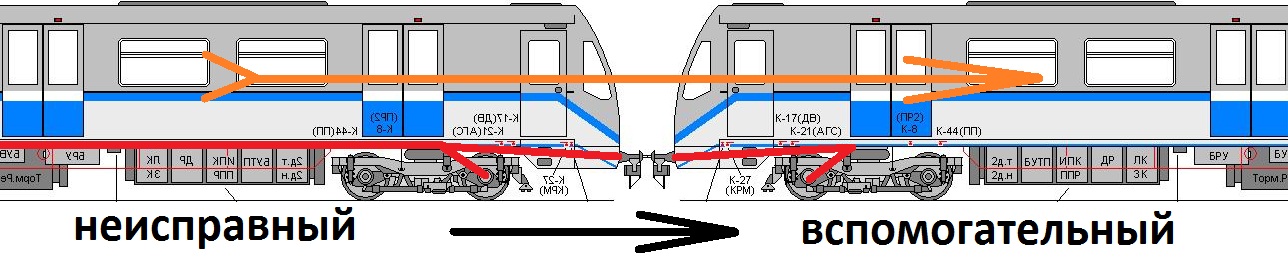

Нагрузка от вала двигателя вспомогательного поезда на колёсные пары неисправного поезда:
вал ротора электродвигателя
ведущий диск
пальцы
упругие втулки
обойма
пальцы
упругие втулки
ведомый диск
вал малой шестерни
вал промежуточной шестерни
зубчатый венец
болт
входной вал редуктора
фланец
резино-металические шарниры и поводки
полый вал
резино-металические шарниры и поводки
фланец 2-го колеса
2-е колесо
ось колёсной пары
1-е колесо
колёса пришли в поступательные движения по ходовому рельсу
далее
шейка оси колёсной пары
подшипники буксы
корпус буксы
внутреннее крыло буксы
резино-металический шарнир
кронштейн шарнирного соединения
продольная балка тележки
центральная балка тележки
горизонтальная тяга

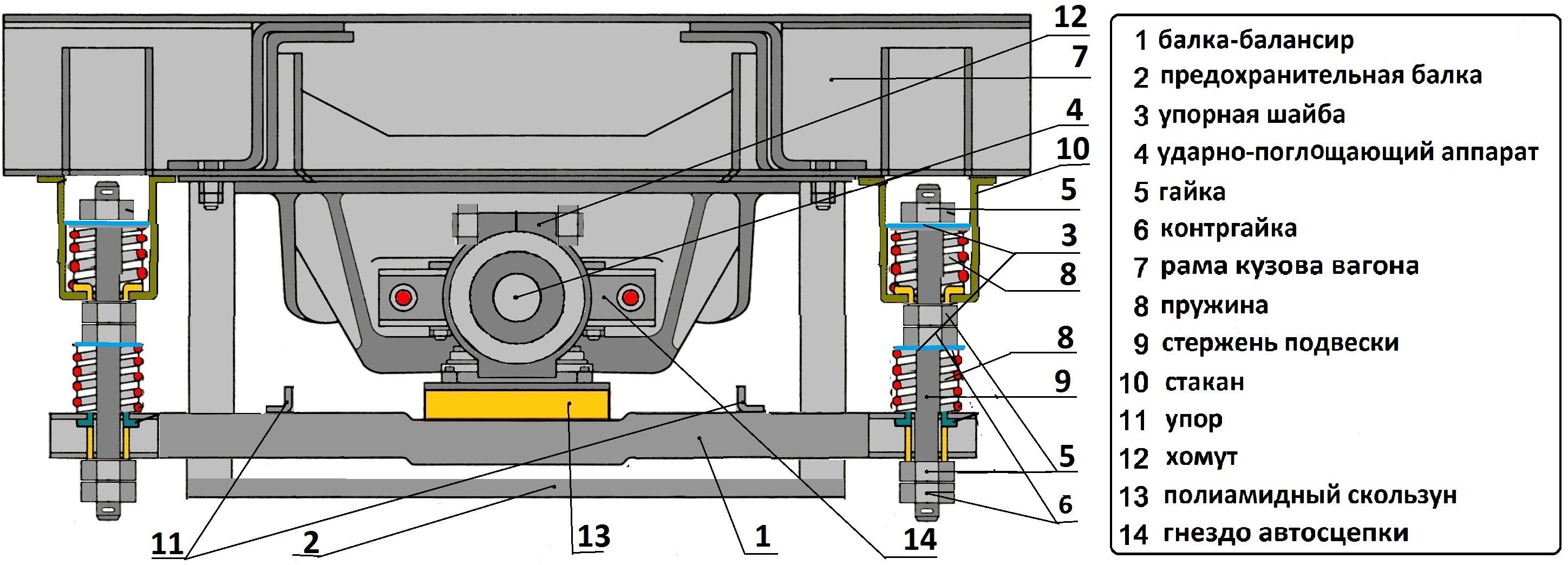

гнездо автосцепки хвостовик цилиндр упорная гайка передняя направляющая резино-металические вкладыши(через сухарь) задняя направляющая опорная шайба хомут ударно – поглощающего аппарата стяжные полукольца или фланцевое соединение головка автосцепки валик замка вспомогательного поезда замки обеих автосцепок серьги обеих автосцепок валик замка неисправного поезда головка автосцепки стяжные полукольца или фланцевое соединение хомут ударно – поглощающего аппарата опорная шайба задняя направляющая резино-металические вкладыши (через сухарь) передняя направляющая упорная гайка цилиндр хвостовик валик гнездо автосцепки горизонтальная тяга центральная балка тележки продольная балка тележки кронштейн шарнирного соединения резино-металический шарнир внутреннее крыло буксы корпус буксы подшипники буксы ось колёсной пары колёсная пара поступательное движение колеса по ходовому рельсу
|
на раму кузова 1 секции хвостовая балка пятник подпятник резино – металлический амортизатор фигурная балка хвостовик фигурной балки шаровое соединение концевая балка рамы тележки продольная балка рамы тележки кронштейн резино – металлический шарнир внутреннее крыло буксы подшипники буксы ось колёсная пара поступательное движение колеса по ходовому рельсу
|
