3.3 Ходовая часть

Ходовая часть снегохода состоит из гусеничного движителя и опорно-поворотной лыжи.

Гусеничный движитель включает в себя гусеницы, ведущие и на­правляющие валы со звездочками и балансиры катков.

Гусеницы представляют собой бесконечные резинотканевые ленты с завулканизированными стержнями, обеспечивающими поперечную жест­кость гусениц. Для получения необходимой силы сцепления с грунтом с на­ружной стороны полотна гусениц отформованы резиновые грунтозацепы. Прямой угол грунтозацепов на нижней ветви при установке гусениц должен быть обращен вперед, так как гусеницы подминают снег под себя, а не захва­тывают его.

Стальные скобы, поставленные на перемычки между окнами, предна­значены для точного вхождения в зацепление зубьев ведущих и направляю­щих звездочек. Езда на снегоходе с выпавшими или поврежденными скобами может привести к интенсивному износу зубьев звездочек и быстрому выходу из строя гусениц из-за истирания и разрыва перемычек между окнами.

Узел ведущего вала (рис. 11) расположен в передней части рамы снего­хода и состоит из стального полого вала 5 с приваренными к нему двумя сту­пицами 4, ступиц 2 и установленных между ними двух звездочек 3, каждая из которых крепится к ступицам болтами 6 и самоконтрящимися гайками. На концах вала расположены шарикоподшипники 10 и резиновые уплотнитель-ные манжеты 9. Между шарикоподшипником и манжетой установлено сто­порное кольцо 13.

При монтаже ведущий вал устанавливается одним концом в корпус подшипника, приваренный к картеру коробки реверса, и посредством шлиц, нарезанных на конце вала, соединяется с ведомой звездочкой 12 цепной пе­редачи, а другим - в корпус подшипника 1, закрепленный на раме тремя бол­тами. Уплотнительные манжеты наружным кольцевым выступом входят в проточки корпусов подшипников. Между ведомой звездочкой 12 и подшип­ником 10 установлена шайба 11.

Рис. 11 - Ведущий вал гусениц:

1 -     корпус подшипника; 2 - ступица наружная; 3 - звездочка; 4 - ступица внутренняя; 5- вал; 6- болт; 7- гайка; 8- втулка; 9- манжета; 10- подшипник; 11 - шайба; 12 - ведомая звездочка цепной передачи; 13 - кольцо стопорное

Узел направляющего вала (рис. 12) состоит из полого вала 24 с двумя приваренными к нему ступицами 23, ступиц 18, двух звездочек 20, установ­ленных между ступицами и соединенных с ними при помощи болтов 22, и самоконтрящихся гаек 21, уплотнительных резиновых манжет 16 и подшип­ников 15. Между манжетой и подшипником установлены стопорное кольцо 12 и шайба 11. Смазка подшипников осуществляется консистентной смазкой при сборке узла и при техническом обслуживании в процессе эксплуатации через отверстие в щеке балансира, закрытое заглушкой 13. Для ограничения объема смазочных камер внутри полого вала запрессованы заглушки 14.

Направляющий вал установлен в кормовой части рамы снегохода на качающихся балансирах 25. Балансир состоит из стальной штампованной пластины с отогнутой кромкой со стороны вхождения гусеницы и приварен­ных к ней корпуса подшипника и втулки под ось балансира 6.

Установленная на втулке балансира пружина кручения 4 является уп­ругим элементом подвески направляющего вала. Короткий конец пружины упирается в отогнутый зацеп щеки балансира, а длинный заведен в среднюю прорезь трехпозиционной гребенки 3, приваренной к раме. На оси балансира установлены: распорная втулка 8, шайба 9, балансир с пружиной и тарельча­тая шайба 7, ограничивающая перемещение пружины на втулке балансира.

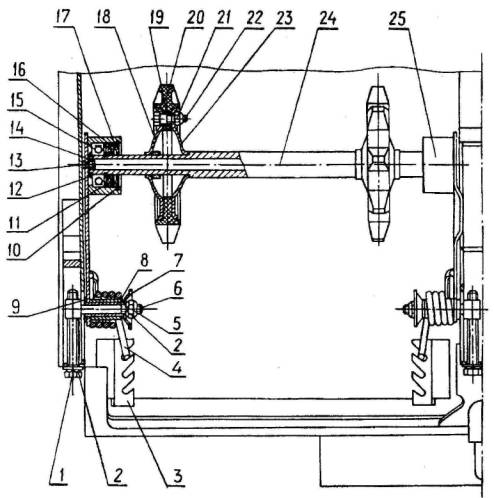

Рис. 12 - Направляющий вал с механизмом натяжения гусениц:

1 - болт натяжения гусениц; 2 - шайба; 3 - гребенка; 4 - пружина; 5 - гайка самокон­трящаяся; 6 - ось балансира; 7 - шайба тарельчатая; 8 - втулка распорная; 9 - шайба; 10 - кольцо стопорное; 11 - шайба; 12 - кольцо стопорное; 13 - заглушка; 14 - заглуш­ка; 15- шарикоподшипник; 16- манжета; 17- шайба; 18- ступица наружная; 19 - втулка; 20 - звездочка; 21 - гайка самоконтрящаяся; 22 - болт; 23 - ступица внут­ренняя; 24 - вал; 25 - балансир

Ось балансира изготовлена с развитой цилиндрической головкой, в ко­торой выполнено сквозное резьбовое отверстие для регулировочного болта 1 натяжения гусениц. Натяжение гусеницы осуществляется винтовым натяж­ным механизмом перемещением осей балансиров в продольных пазах крон­штейнов, приваренных к бортам рамы и среднему ребру. После регулировки натяжения оси балансиров фиксируются в требуемом положении самокон­трящимися гайками 5.

Балансиры катков обеспечивают равномерное распределение давления от веса снегохода на грунт и смягчают удары и толчки, возникающие при движении снегохода. Каждый балансир катков (рис. 13) состоит из двух сва-

ренных из труб рычагов балан­сиров 4 с катками, двух пружин 5 и оси 3. Ось балансиров кре­пится к кронштейнам рамы дву­мя болтами 2, от проворачива­ния болты стопорятся пружин­ными шайбами.

Упругими элементами ба­лансиров катков являются ци­линдрические пружины круче­ния. Опорный каток вращается на шарикоподшипнике 7, за­крепленном на оси развальцов­кой торца трубы, и состоит из стянутых винтами 12 и само­контрящимися гайками 14 двух стальных штампованных щек и резинового обода 8. Смазка подшипников осуществляется смазкой, заложенной при сбор­ке, и затем- при техническом обслуживании в процессе экс­плуатации через отверстие в наружной щеке катка, закрытое заглушкой 10.

Рис. 13 - Балансир катков: 1 - рама; 2 - болт; 3 - ось; 4 - рычаг балансира; 5 - пружина; 6 - щека внутренняя; 7 - подшип­ник; 8 - обод; 9 - щека наружная; 10 - заглушка; 11 - заглушка; 12 - винт; 13 - втулка; 14 - гайка самоконтрящаяся

Лыжа и подвеска лыжи. Рулевая лыжа (рис. 15) сталь­ная, штампованная. К носовой части лыжи приварен усили­тель из трубы круглого сече­ния. Установленный снизу лы­жи полоз 16 предохраняет ее от абразивного износа.

На снегоходах «Буран» С-640А1Ц, С-640А1И, С-640А1В, С-640А1Г, С-640А1ИП, С-640/3700 связь лыжи со шкворнем осуществляется через лис­товую рессору 2, смягчающую удары и толчки от неровностей пути. Прогиб рессоры ограничивается резиновым упором 17. Листы рессоры стянуты с проушиной двумя хомутами и самоконтрящимися гайками. При сборке рес­сорные листы смазаны графитовой смазкой УСсА по ГОСТ 3333-80, которая уменьшает трение между листами, а также предохраняет рессору от корро­зии.

Узел рессоры крепится к приваренным кронштейнам подошвы лыжи концами коренного листа при помощи осей 20, застопоренных от выпадания шплинтами. Продольное перемещение рессоры при прогибах производится за счет скольжения по бронзовому вкладышу 18 переднего конца коренного листа.

К шкворню лыжи проушина рессоры крепится специальным болтом 22, являющимся осью, и самоконтрящейся гайкой 23. Угловое перемещение лы­жи в вертикальной плоскости ограничено резиновым буфером 3.

На снегоходах «Буран» С-640М и С-640МД применена телескопическая подвеска лыжи, состоящая из следующих основных частей: корпуса, крышки и установленных в корпусе водила, штока, гидравлического демпфера и пружины.

Крышка завернута сверху в корпус и дополнительно зафиксирована от отворачивания болтом Мб. Внутри крышки запрессован подшипник, в котором вращается хвостовик водила. Пружина смягчает вертикальные удары и толчки лыжи от неровностей пути при движении снегохода. Демпфер ослабляет колебания пружины и ограничивает перемещение штока вниз. Кроме того, с помощью двух гаек М10, установленных на его резьбовой части, рычаг фиксируется на хвостовике водила. Перемещение штока вверх ограничивается резиновым вкладышем, установленным внутри водила над пружиной.

При сборке наружная поверхность штока смазана смазкой Литол-24. Полиуретановая манжета, уплотняющая соединение нижней части корпуса со штоком, предотвращает попадание внутрь корпуса воды и выбивание из корпуса смазки.

Лыжа крепится к подвеске с помощью полой оси, вставленной в отверстия ребер лыжи, отверстие штока и ухо демпфера, в которое установ­лены две пластмассовые втулки, фиксирующие демпфер на оси. На ось с обеих сторон установлены резиновые втулки и шайбы. Ось зафиксирована болтом и самоконтрящейся гайкой М10. Резиновый буфер, установленный под штоком, ограничивает угол подъема и опускания переднего носка лыжи.
