Федеральное
агентство по образованию
ФГОУ СПО Барнаульский строительный колледж
Специальность 270103 Строительство и эксплуатация зданий и
сооружений
Пятиэтажный жилой дом
Пояснительная записка курсового проекта
по дисциплине «Технология и организация строительного производства»
Проект выполнил:
студент группы СЭЗС-01 Семенова А.
Проверил:
преподаватель Попов Ю. В.
Барнаул 2012
РАСЧЕТНО - ПОЯСНИТЕЛЬНАЯ
ЗАПИСКА
Содержание
Объемнопланировочное и конструктивное решение 3
Ведомость объемов работ 4
Выбор основных методов производства работ 12
Выбор основных строительных машин и механизмов 15
Ведомость трудоемкости и затрат машинного времени 19
Описание технологии и организации производства работ и техники безопасности по технологической карте 25
Описание календарного плана 29
Описание графика движения рабочих 29
Описание графика поступления и расхода материалов 29
Описание графика движения машин и механизмов 29
Расчет ТЭП по календарному плану 30
Описание стройгенплана 31
Расчет опасных зон работы механизмов 32
Расчет площадей открытых складов 33
Расчет временных зданий и сооружений 34
Расчет диаметра временного водопровода 35
Расчет мощности временного электроснабжения 37
Расчет
ТЭП стройгенплана
38
Охрана окружающей среды 39
Литература 40
Объемно-планировочное и конструктивное решение
Проектом предусмотрено строительство пятиэтажного 20 квартирного жилого дома, который представляет собой бескаркасное с продольными несущими стенами. Здание прямоугольной формы с выступающим фасадом и размерами в осях 30000х12000 мм, с подвалом и чердаком.
Высота этажа принята 2,8 м, высота подвала 2,6 м. Коммуникации и входы жилого дома и подвала изолированы.
Стены кирпичные с утеплителем с наружной стороны, фундамент ленточный из сборных железобетонных блоков и подушек, плиты перекрытия и покрытия железобетонный многопустотные, окна и двери деревянные, лестницы из сборных железобетонных маршей и площадок, крыша четырех скатная с наслонными стропилами и кровлей из стальных оцинкованных листов.
Ведомость объёмов работ.
Наименование работ. |
Ед. изм. |
Количество |
Эскиз |
Формула |
1.срезка растительного грунта |
м 2 |
1600 |
10
10 10 10 |
S=(A+20)·(B+20) S=(30+20)·(12+20)=1600 |
2.окончательная планировка площадки. |
м2 |
1600 |
|
-//- |
3.Разработка грунта экскаватором: а)в транспорт: б)на вымет : |
М3 |
504 317,3 |
|
b=14,2,а=32,2,hвр=0,1,m =0,25 H=1,4 с=а+2·m·H=32,2+2·0,25·1,4=32,9 d=b+2·m·H=14,2+2·0,25·1,4=14,9 Vтр=12·30·1,4=504 Vмех=Hмех/6(a·b+c·d+(a+с)·(b+d))=1,6/6(457,24+490,21+65,1·29,1)=0,27·3041,86=821,3м3 На вым=Vмех-Vсоор=821,3-504=317,3
|
4.разработка грунта в ручную:
|
М3 |
36 |
|
Vвр=(a-1)*(b-1)*hвр =30·12·0,1=36 |
5.обратная засыпка: а)пазух |
м3
|
317,3 |
|
V=l·g·h |
6.уплотнение грунта обратной засыпки: а)пазух |
м2 |
1586,5
|
|
Vупл=Vоз/0.2 |
7.монтаж фундаментных подушек массой до: а)0,5 б)1,5 в)3,5 |
шт. |
13 20 60 |
|
По проекту |
а)10м2 б)15м2 в)20м2 |
шт. |
13 5 3 |
|
По проекту |
9.устройство монолитных участков: Установка опалубки |
м2 |
5,1 |
|
S = a·b |
10. Укладка бетонной смеси |
м3 |
1,53 |
|
V = a·b·h |
11.Разборка опалубки |
м2 |
5,1 |
|
S = a·b |
12.горизонтальная гидроизоляция (2слоя рубероида) |
м2 |
84,63 |
|
S=a·b |
13.вертикальная гидроизоляция (битумом за два раза) |
м2 |
143,83 |
|
S=a·b |
14.монтаж плит перекрытия над подвалом:S до: 10м2 15 м2 20 м2 |
шт. |
3 11 10 |
|
По проекту |
15.Сварочные работы |
м |
14,4 |
|
N·0,6 |
Основание из бетона |
м3
|
0,3 |
|
По проекту |

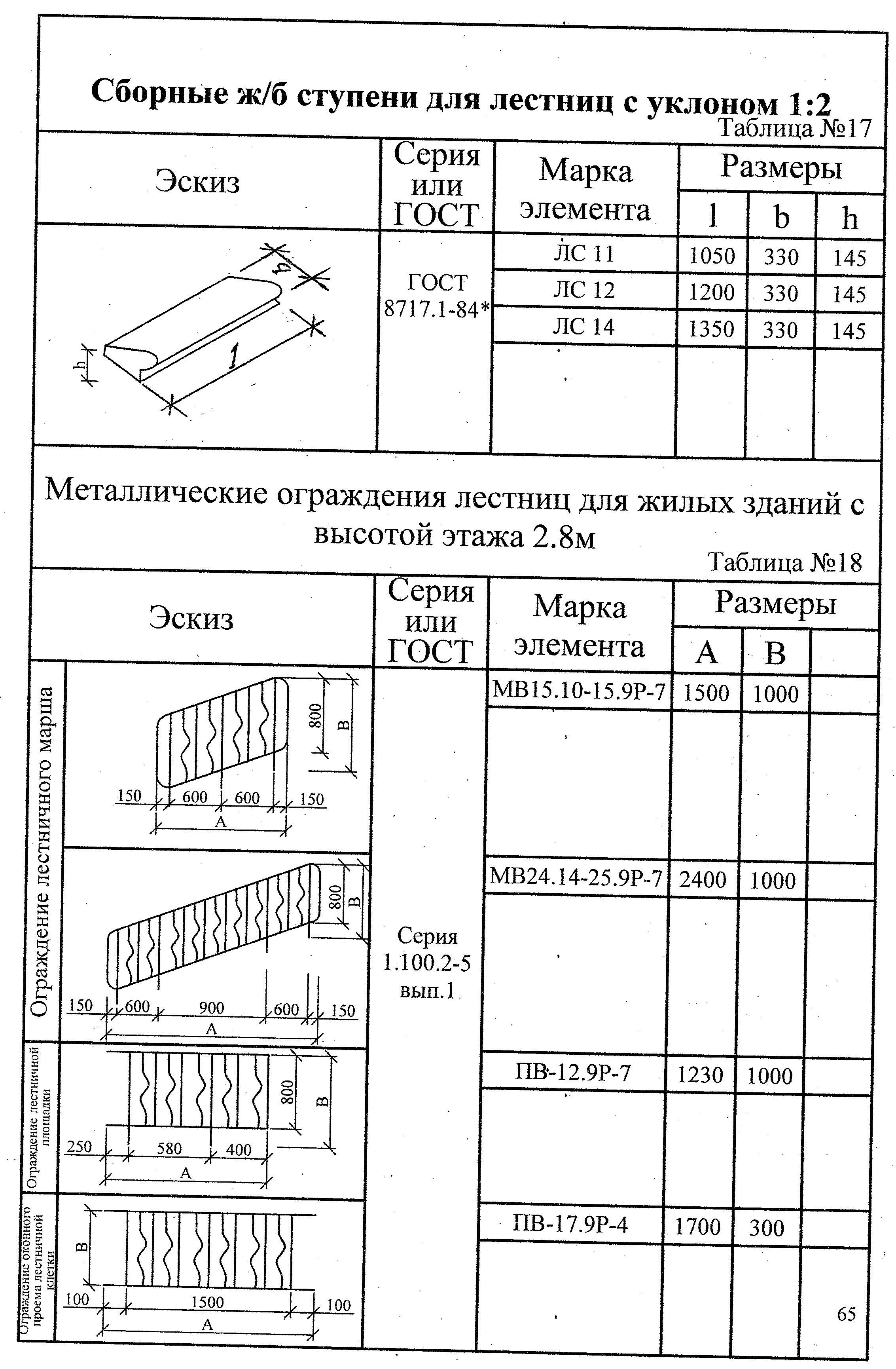

17.Сборные ж/б ступени |
шт |
9 |
|
По проекту |
18.Заливка швов плит перекрытия над подвалом. |
м |
183 |
|
По проекту |
