Расчет на прочность элементов, изгибаемых в двух главных плоскостях, выполняют по формуле
где х и у - координаты рассматриваемой точки сечения относительно главных осей;
cx и cy – коэффициенты, принимаемые по / СНиП II-23-81*, табл. 66/;
Ixn, Iyn – моменты инерции относительно главных осей x, y с учетом ослаблений.
Расчет на прочность внецентренно-сжатых, сжато-изгибаемых, внецентренно-растянутых и растянуто-изгибаемых элементов проводится по формуле:
где n, cx и cy – коэффициенты, принимаемые по / СНиП II-23-81*, табл. 66/
13. Предельное состояние и расчет центрально сжатых элементов.
Элементы металлических конструкций рассчитываются:
первому предельному состоянию (прочность и устойчивость);
по второму предельному состоянию (деформации и перемещения).
Модуль упругости стали: Е = 2.06104 МПа.
Плотность стали: = 78.50 кН/м3.
Расчетные Rу и нормативные Rn сопротивления приведены для стали в СНиП II-23-81*. Стальные конструкции.
За нормативное сопротивление приняты нормативные значения предела текучести и временного сопротивления по ГОСТ 27772-88.
Значения расчетных сопротивлений получены делением нормативных сопротивлений на коэффициенты надежности по материалу с округлением до 5 МПа (50 кгс/см2).
Расчет центрально сжатых сплошностенчатых элементов на устойчивость производится по формуле:
где А - площадь сечения элемента (без учета ослаблений);
ᵩ - коэффициент продольного изгиба.
Величина коэффициента определяется в зависимости от гибкости λ и вида металла:
- для стали в /СНиП II-23-81*, табл. 72/;
- для алюминия в / СНиП 2.03.06-85, табл. 2.3/.
Гибкость элемента зависит от ее расчетной длины Lef и радиуса инерции сечения i
г
де
I
- момент инерции сечения.

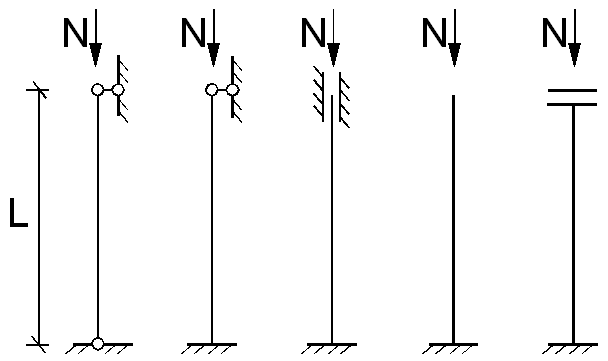

Расчетную длину элемента определяют в зависимости от его длины L и характера закрепления (рисунок)
Lef = μL
μ = 1 μ = 0.7 μ = 0.5 μ = 2 μ = 1
14. Предельное состояние и расчет центрально-сжатых (растянутых) элементов.
Элементы металлических конструкций рассчитываются:
первому предельному состоянию (прочность и устойчивость);
по второму предельному состоянию (деформации и перемещения).
Модуль упругости стали: Е = 2.06104 МПа.
Плотность стали: = 78.50 кН/м3.
Расчетные Rу и нормативные Rn сопротивления приведены для стали в СНиП II-23-81*. Стальные конструкции. За нормативное сопротивление приняты нормативные значения предела текучести и временного сопротивления по ГОСТ 27772-88.
Значения расчетных сопротивлений получены делением нормативных сопротивлений на коэффициенты надежности по материалу с округлением до 5 МПа (50 кгс/см2).
Расчет на устойчивость внецентренно-сжатых, сжато-изгибаемых элементов постоянного сечения в плоскости действия момента, совпадающей с плоскостью симметрии, следует выполнять по формуле
коэффициент
следует определять для сплошностенчатых
стержней по /СНиП
II-23-81*,
табл.74/ и по /
СНиП 2.03.06-85,
табл. 1, приложения 4/ для алюминиевых
элементов в зависимости от условной
гибкости
и
приведенного эксцентриситета mef
=
m,
где m
- относительный эксцентриситет
где е - эксцентриситет, Wс - момент сопротивления сечения для наиболее сжатого волокна; - коэффициент влияния формы сечения, определяется по /СНиП II-23-81*, табл. 73/ и по / СНиП 2.03.06-85, табл. 3 и 4/).
В формуле
коэффициент
следует определять для сквозных стержней
по /
СНиП II-23-81*,
табл.75/ для стальных элементов и по /
СНиП 2.03.06-85,
табл. 1, приложению 4/ для алюминиевых
элементов в зависимости от условной
приведенной гибкости, определяемой по
формуле
и
относительного эксцентриситета m,
определяемого по формулам
где x1,y1 - расстояния соответственно от оси у-у или х-х до оси наиболее сжатой ветви, но не менее расстояния до оси стенки ветви.
