3. Работа стали под нагрузкой. Диаграмма растяжений сжатий.

Прочность металла при статическом нагружении, а также его упругие и пластические свойства определяют испытанием стандартных образцов (прямоугольного или круглого сечения) на растяжение с записью диаграммы зависимости между напряжением  и относительным удлинением 

=F/А; = (l / l₀)100%,

где F - нагрузка; А - первоначальная площадь поперечного сечения образца; l₀ - первоначальная длина рабочей части образца; l - удлинение рабочей части образца.

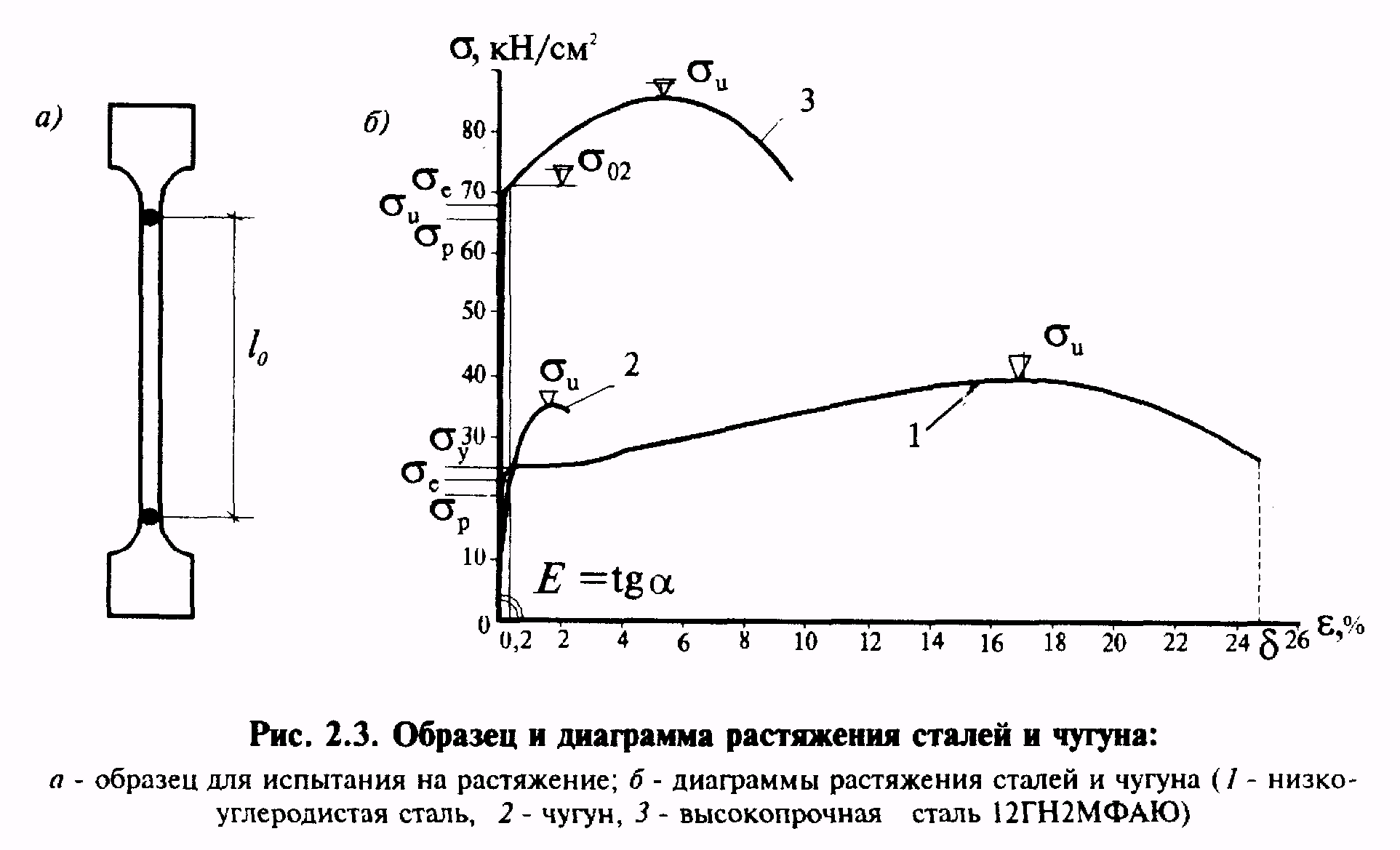

1 - низкоуглеродистая сталь

2 - чугун

3 - высокопрочная сталь

3. Среда, виды коррозии, методы борьбы.

Показателями среды, определяющими степень ее агрессивности по отношению к строительным конструкциям, являются:

• относительная влажность;

• температура, возможность образования конденсата;

• состав и концентрация газов и пыли, туманы агрессивных жидкостей;

• способы их воздействия на конструкции (непосредственно или через воздушную среду).

В зависимости от факторов, формирующих эксплуатационную среду, строительные конструкции можно подразделить на:

1. Конструкции, эксплуатирующиеся на открытом воздухе, в общезаводской атмосфере;

2. Конструкции, эксплуатирующиеся внутри зданий, во внутрицеховой атмосфере.

В нормах по климатологии территория России разделена в зависимости от влажности на три зоны:

• сухая;

• нормальная;

• влажная.

Главным фактором, определяющим интенсивность коррозионного износа (разрушения), является относительная влажность.

Установлено четыре степени агрессивности воздействия среды:

I - неагрессивная (примерная скорость коррозии незащищенной стальной поверхности до 0,01 мм/год);

II - слабоагрессивная (0,01...0,05 мм/год);

III - среднеагрессивная (0,05...0,1 мм/год);

IV -сильноагрессивная (более 0,1 мм/год).

Коррозией металла называют разрушение его поверхности вследствие химического, электрохимического и биохимического воздействий окружающей среды.

По условиям протекания различают следующие виды коррозии:

• почвенная, структурная, электрокоррозия, контактная, щелевая, под напряжением, при трении, биокоррозия.

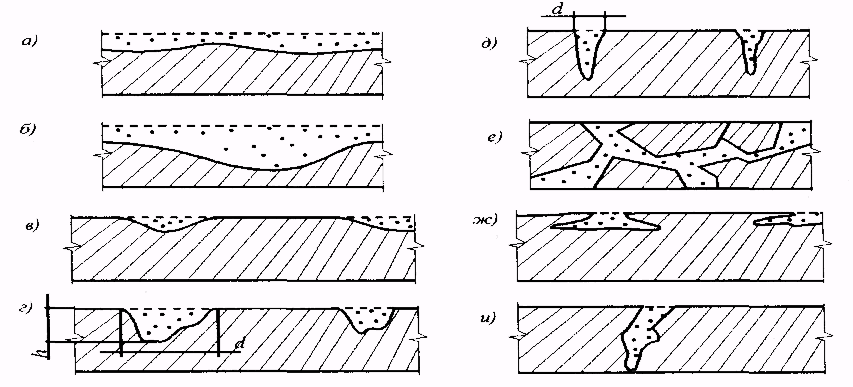

Виды коррозии:

а - равномерная; б - неравномерная; в - пятнами; г - язвенная; д - питтинговая;

е- межкристаллитная; ж - подповерхностная; и - коррозионное растрескивание.

Строительные стальные конструкции подвержены главным образом:

• электрохимической;

• атмосферной коррозии.

Способы защиты конструкций от коррозии:

- воздействие на металл;

- воздействие на среду;

- комбинированные.

Для строительных конструкций широкое распространение получили методы нанесения защитных покрытий.

Для защиты строительных конструкций от коррозии рекомендуют более 70 различных марок лакокрасочных материалов.

Защитные свойства покрытия определяются факторами:

• механическими и химическими свойствами пленки покрытия;

• сцеплением пленки с защищаемой поверхностью;

• коррозионной стойкостью конструкционного материала.

• Антикоррозионное покрытие должно включать: шпатлевку. грунтовку; покрывные слои.
