Элементы резьбы.

Шаг(m)-расстояние между одноименными точками двух соседних витков

измеренное параллельности оси резьбы.

Угол подъема резьбы - угол между направлениями витка и плоскостно перпендикулярно к оси цилиндра

S

tg m =Пd_ср , где d_ср – точка.

Угол профиля (Е) – угол между боковыми сторонами профиля измеренный в осевом сечении.

Средний диаметр – среднее арифметическое d₀ и d₁.

Глубина профиля (t)- полуразмерность наружного и внутреннего диаметра.

d₀-d₁

t= 2

Нарезание резьбы плашкой.

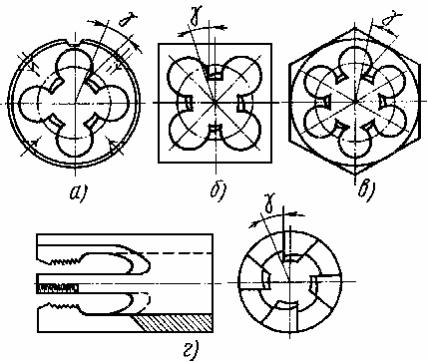

Плашки применяются для нарезания наружной поверхности крепежной резьбы, треугольного профиля с шагом до 2мм. Плашки используются с двух сторон резьбонарезная плашка крепиться в ручном плашкодержателе или в самоустанавливающимся плашкодержателе, который вставляют в пиноль задней бабки.

Стержень под нарезание резьбы плашкой обтачивают на диаметр меньшей , чем d нарезаемой резьбы, для компенсирования в некоторого выдавливания металла (0,1- 0,2 мм ) перед началом нарезание на конце заготовки протачивают фаску для облегчения захода плашки. Нарезание выполняют 2-4 мм/мин по стали и чугуну, и до 10 мм/мин по цветным металлам. СОЖ при нарезании ??? для стали, керосин – для чугуна.

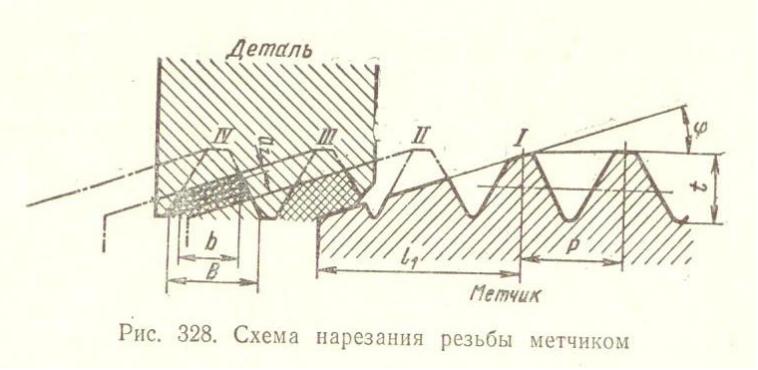

Нарезание резьбы метчиком.

Внутренние резьбы до 20мм нарезаний на токарном станке метчиком ??? Метчики бывают:

1.Ручные (слесарные) в комплекте из 2-3 лет, между которыми распределен припуск на обработку/на каждом марка станков обозначение резьбы, номер и количество кольцевых рисок;

2.Машинные;

3.Гаичные.

Чтобы метчик направлялся точно по оси обрабатываемого отверстия, его устанавливают в качающуюся само выдвижную оправку – метчико держатель. Для нарезания резьб на деталях из нержавеющей стали принимают шахмат ??? со срезанными через одни зубцами. Отверстие под резьбу должно быть большого диаметра, т.к. при нарезании происходит выдавливание металла. Скорость нарезания 5-15м/мин.

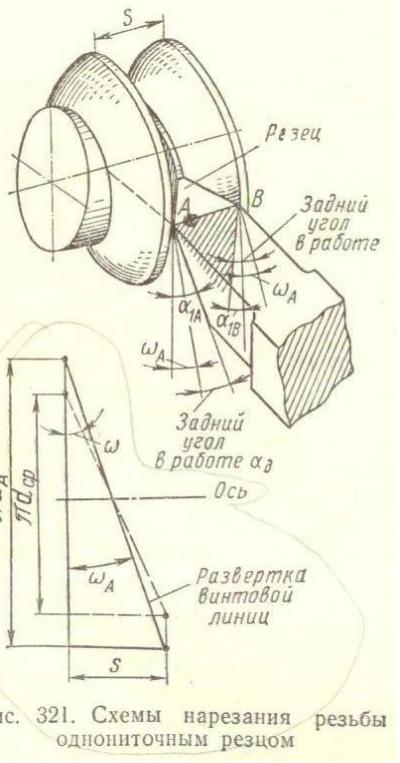

Нарезание резьбы резцом. Установка целового резца по шаблону.

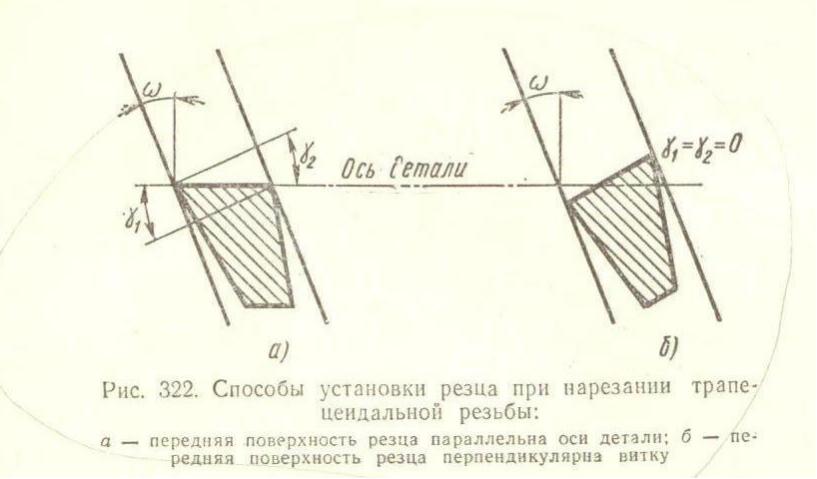

Выбор наружных диаметров зависит от материалов и шага резьбы и определяется из справочника. В конце резьбового участка протачивают канавку для выхода резца ????, глубина ?? глубины резания на 0.1 - .0.2мм. Резьбовой резец установка точно по центру заготовки и помощью шаблона и проверка на просвет. Различают резьбовые резцы быстрорежущие и твердосплавные. Профиль резца соответствует профилю

Двухстоечный карусельный станок модели 1553

Общая характеристика станка.

Назначение станка. Станок предназначен для обточки и расточки цилиндрических, конических и фасонных поверхностей, подрезки торцов и сверления отверстий в крупногабаритных деталях класса дисков и втулок , высота которых не превышает 1,5 – 2 диаметров.

Наиболее характерными деталями, обрабатываемыми на карусельном станке 1553, являются маховики, заготовки зубчатых колес, диски турбин, бандажи и т.п.
