3. Расчет цепной передачи
Исходные данные:
-вращающий
момент вала со звездочкой;
-частота
вращения вала со звездочкой ;
-передаточное
число цепной передачи.

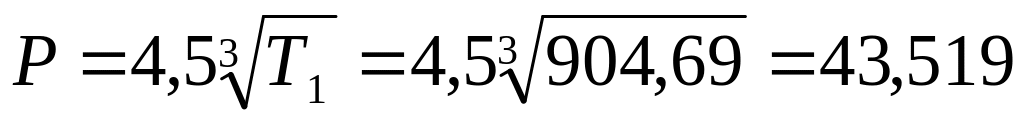

Выбор предварительного значения шага:
Ближайшее значение шага и соответствующей ему площади проекции шарнира находим из таблицы 5.1 [1.с107]: Р=44,45мм А=475мм
Определение чисел зубьев звездочек:
Уточнение передаточного отношения:
Определение делительного диаметра ведущей звездочки:

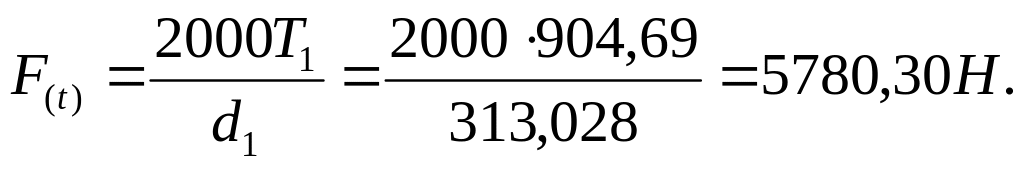

Определение окружной силы на звездочке:
Определение коэффициента эксплуатации:
где Кд=1- нагрузка равномерная;Ка=1.
КН=1(коэффициент влияния наклона линии центров звездочек).
Крег =1,25(коэф положения звездочек) в нашем случае не регулируется; Ксм =1.5(коэффициент смазывание передачи) в нашем случае смазывание передачи не регулярно.
;(Коэффициент
влияния режима передачи) КТ
(коэффициент температуры окружающей
среды).
a)Определение среднего давления в шарнирах цепи
б)Чтобы уменьшить давление в шарнирах, обеспечиваем регулярное капельное смазывание цепной передачи Ксм=0,8 При этом р=15.33Мпа. Воспользуемся 2 ым способом.
Вычисление делительного диаметра ведомой звездочки:

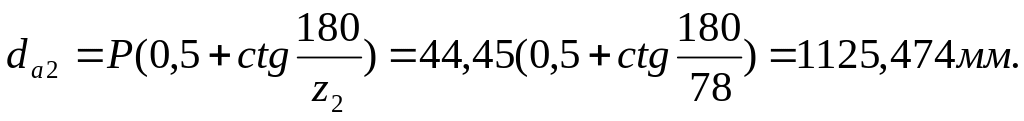

Определение диаметров окружностей выступов звездочки:

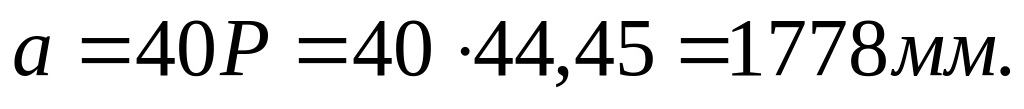

Выбор рекомендуемых значений межосевого расстояния:

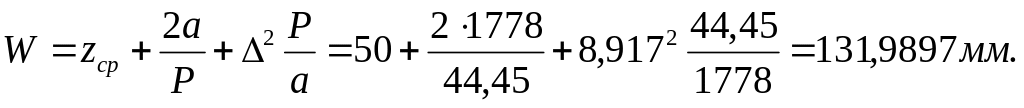

Определение числа звеньев цепи:
Принимаем W=130.(число звеньев цепи)

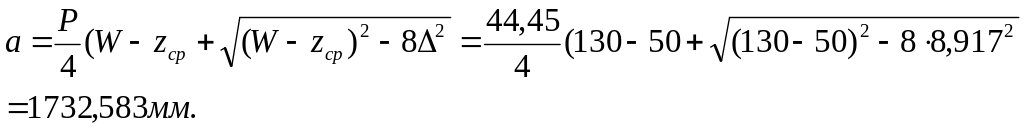

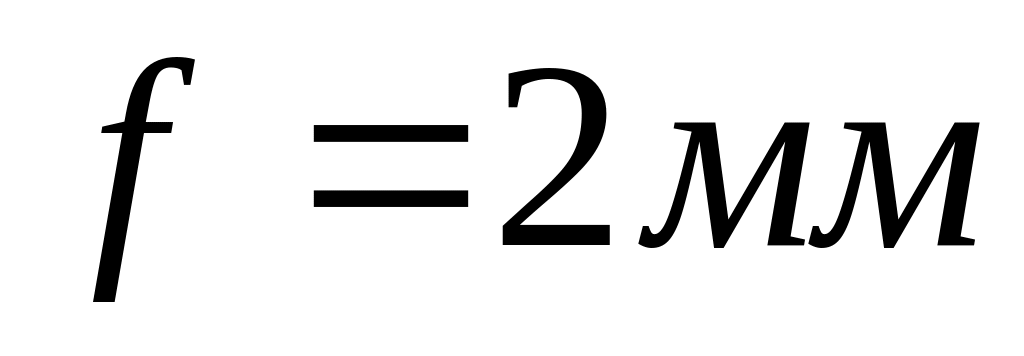

Уточнение
межосевого расстояния
Полученное значение
уменьшаем на
Окончательное значение а=1724мм.
Сила, действующая на валы передачи:
Кb-коэффициент учитывающий массу цепи, для горизонтальной передачи принимают Кb =1,15
4. Определение компоновочных размеров

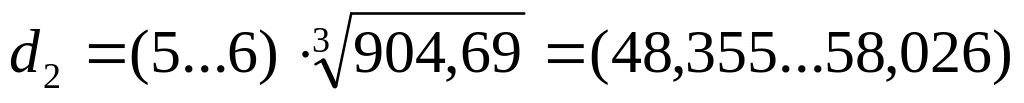

По конструктивным и технологическим соображениям в редукторах применяют ступенчатые валы, имеющие различные диаметры отдельных ступеней. Предварительно диаметры консольных участков входного и выходного валов редуктора определяются по формулам:
Быстроходный вал
Тихоходный вал
мм,
принимаем d1=45мм
[2] стр.171 тип2
мм,
принимаем d2
=50мм [2]
стр.171 тип2
Диаметры остальных участков этих валов для удобства посадки на вал подшипника качения зубчатых колес и других деталей назначаем по конструктивным технологическим значениям с учётом необходимости функции детали на валу в осевом направлении.
Принимаем диаметр под подшипник [2.с12]
Предворительно выбираем подшипники лёгкой серии ГОСТ8338-75
209, 210.

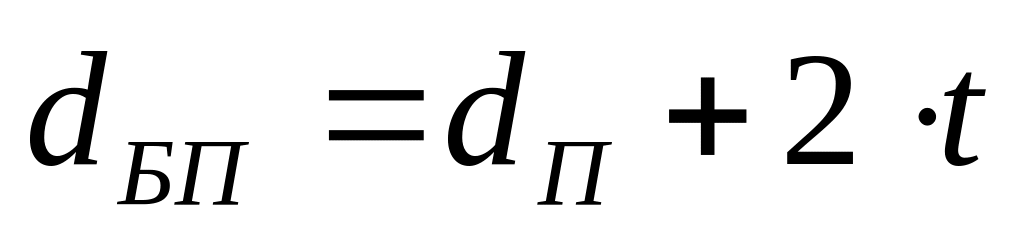

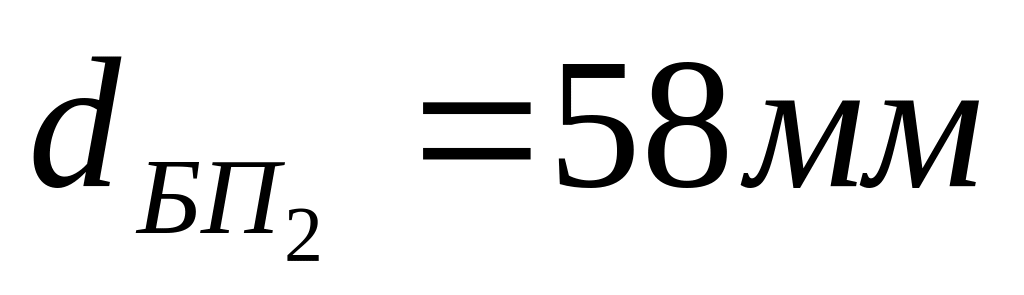

Определяем диаметр упорного бортика под подшипник [2.с12]
где
-высота
бортика, величину которого принимаем
в зависимости от диаметра вала[1.с96]
мм
мм;
принимаем

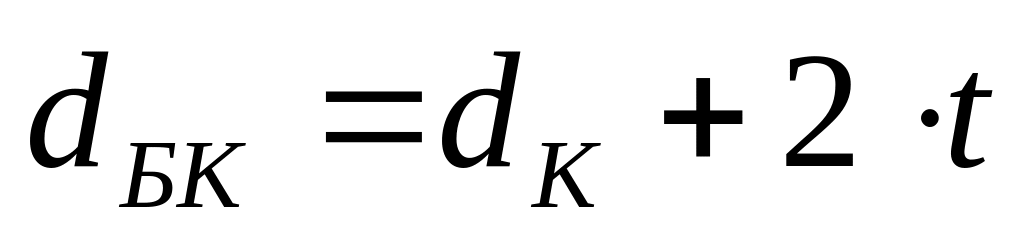

Определяем диаметр упорного бортика под колесо [2.с12]
мм
Определяем диаметр стяжного болта[2.с14]
мм
мм,
принимаем dст.б.=12
мм
Результаты сводим в таблицу.
|
Быстроходный выходной |
Тихоходный выходной |
dвых |
45 |
50 |
Lвых |
82 |
82 |
dп |
45 |
50 |
Dп |
85 |
90 |
Вп |
19 |
20 |
dБП |
52 |
58 |
DБК |
- |
65 |
Таблица 1

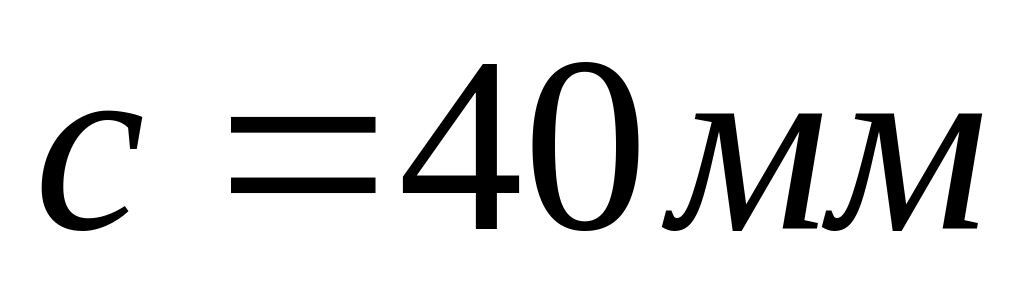

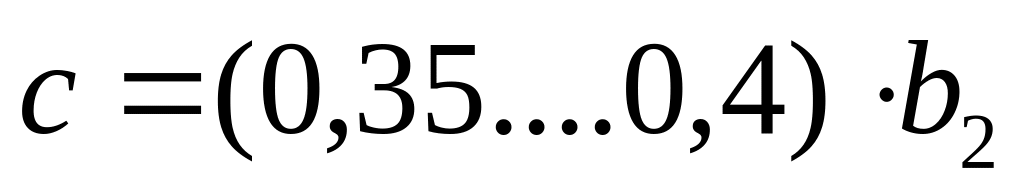

Определяем толщину диска колеса [2.с34]
Принимаем
принимаем
Определяем

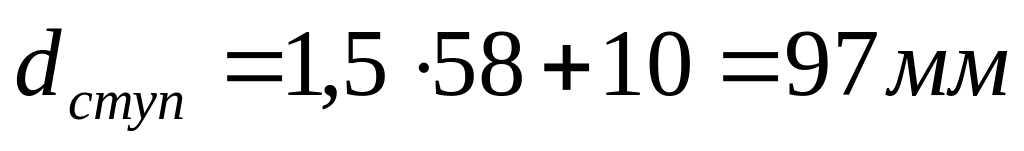

диаметр ступицы.
принимаем
принимаем размер

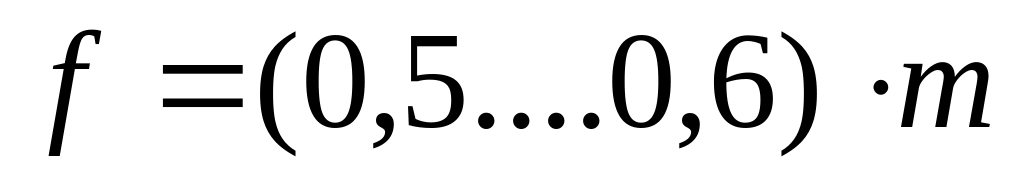

фаски

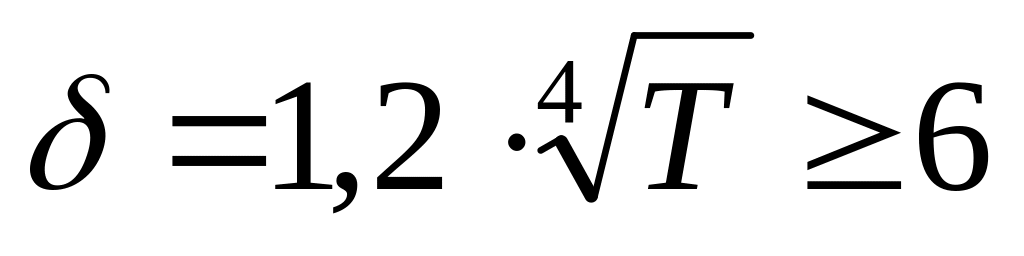

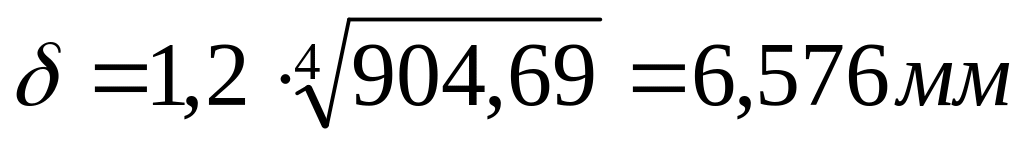

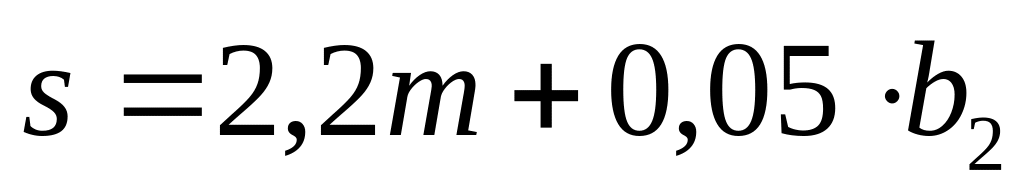

Определяем толщину стенки корпуса.
принимаем
.
