Внутренние силы

В результате действия внешних сил в теле возникают внутренние силы.  Внутренняя сила — силы взаимодействия между частями одного тела, возникающие под действием внешних сил.

Внутренние силы являются самоуравновешенными, поэтому они не видны и не влияют на равновесие тела. Определяют внутренние силы методом сечения.

Внешние нагрузки приводят к следующим видам напряженно-деформированного состояния:

• Срез

• Изгиб

• Кручение

принцип освобождения от связей

Аксиома связей (принцип освобождения от связей) — одна из аксиом теоретической механики. Может быть сформулирована следующим образом:

Всякое несвободное тело можно рассматривать как свободное, если отбросить связи и заменить их действие реакциями этих связей.

При этом под связью понимается всё то, что ограничивает движение тела.

Простейший пример применения аксиомы связей: если на горизонтальной поверхности (например, на столе) в поле тяжести Земли (то есть, в "обычных" земных условиях) лежит тело, то мы можем мысленно отбросить горизонтальную поверхность и заменить её действие силой реакции этой поверхности.

3 Вопрос Проэкция силы на ось и плоскость

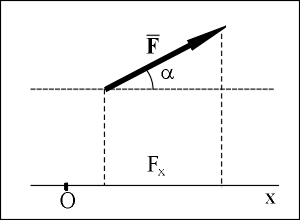

Проекцией силы F на ось Ox называется скалярная величина F_x, равная произведению ее модуля F на косинус угла между силой и положительным направлением оси:

F_x=F·cos  .

Проекция силы на ось:

• положительна, если угол   -острый;

• равна нулю, если угол   - прямой ( сила перпендикулярна оси );

• отрицательна, если угол   - тупой.

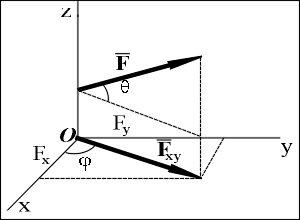

Проекцией силы F на плоскость Oxy называется вектор F_xy, заключенный между проекциями начала и конца силы F на эту плоскость.

В отличие от проекции силы на ось, проекция силы на плоскость является векторной величиной и характеризуется не только числовым значением, но и направлением в плоскости Oxy.

По модулю F_xy=F·cos  ,  где   - угол между векторами F и F_xy.

Проекция силы на плоскость используется, например, для нахождения проекций силы на оси, лежащие в этой плоскости (см. рис.): F_x=F_xy·cos  ; F_y=F_xy·sin  .
