Условности и упрощения

Если вид, разрез или сечение – симметричная фигура, допускается вычерчивать половину или немного больше половины изображения (рис. 5 – вид снизу).

Если предмет имеет несколько одинаковых, равномерно расположенных элементов (отверстий, зубьев и т.п.), то на его изображении показывают один – два таких элемента полностью, а остальные – упрощенно или условно с указанием их количества (рис. 5 - на виде сверху и снизу показано одно отверстие, а остальные отверстия показаны только центровыми линями, рис. 7б, рис. 17б).

Рис. 15

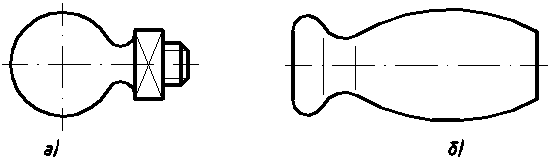

Плавный переход от одной поверхности к другой показывают условно тонкой линией (рис. 15б) или не показывают совсем (рис. 15а).

Допускаются упрощения, подобные показанным на рис. 16.

Рис. 16

На видах и разрезах допускается упрощенно изображать проекции линии пересечения поверхностей, если не требуется точного их построения, например, вместо лекальных кривых проводят дуги окружностей или прямые линии.

Такие детали как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т.п., при их продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показывают нерассеченными на сборочных чертежах гайки и шайбы.

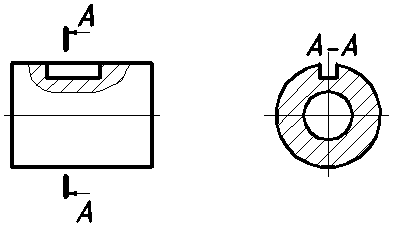

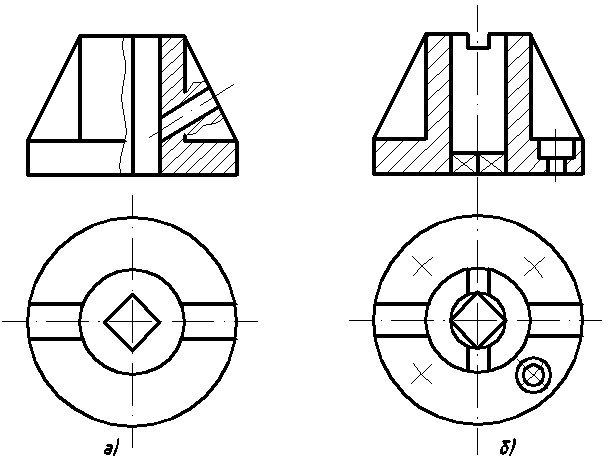

Такие элементы, как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т.п. показывают не заштрихованными, если секущая плоскость направлена вдоль оси или вдоль длинной стороны такого элемента. Если в подобных элементах есть местное сверление, углубление и т.п., то делают местный разрез (рис. 17 а, б).

Рис. 17

Незначительную конусность или уклон допускается изображать с увеличением.

Плоские поверхности на чертеже выделяют, при необходимости, диагональными, сплошными тонкими линиями (рис. 15а, рис. 17б).

Отверстия, расположенные на круглом фланце, изображают в разрезе и в случаях, когда они не попадают в секущую плоскость (рис. 17б).

Предметы или элементы, имеющие постоянное или закономерно изменяющееся сечение (валы,

Рис.18 цели, прутки, фасонный прокат, шатуны и т.п.), допускается изображать с разрывами (рис. 13, рис. 18).

На чертеже предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т.д. допускается изображать эти элементы частично с возможными упрощениями (рис. 18).

Аксонометрические проекции

Аксонометрическая проекция (аксонометрия) – это изображение предмета вместе с прямоугольной системой координат, с которой этот предмет предварительно взаимосвязан, на некоторую плоскость проекций, называемую аксонометрической.

Отличительной особенностью аксонометрии является наглядность изображения.

ГОСТ 2.317-69 устанавливает аксонометрические проекции, применимые в чертежах всех отраслей промышленности и строительства.

Аксонометрические проекции в зависимости от угла наклона проецирующих лучей к аксонометрической плоскости проекций делятся на прямоугольные и косоугольные: в зависимости от соотношения величин коэффициентов искажения по осям: на изометрию (искажение по всем осям одинаково), диметрию (коэффициент искажения по оси Y отличается от равных между собою коэффициентов искажения по осям Х и Z).

Прямоугольная изометрическая проекция.

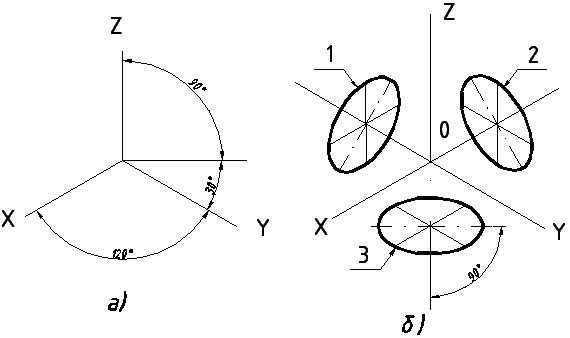

Положение аксонометрических осей приведено на рис. 20а.

Коэффициент искажения по осям Х, Y, Z равен 0,82, но изометрическую проекцию для упрощения выполняют без искажения по осям X, Y, Z, т.е. приняв коэффициент искажения равным 1.

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы. При выполнении изометрии без искажения большая ось всех трех эллипсов равна 1.22, а малая ось – 0,71 диаметра окружности. (рис. 20б)

Ортогональные проекции призмы и ее изометрическая проекция показаны на рис. 19а,б.

Рис. 19

Рис.20

Прямоугольная диметрическая проекция.

Положение аксонометрических осей показано на рис. 20 в.

Коэффициент искажения по оси Y равен 0,47, а по осям X и Z – 0,94. Диметрическую проекцию выполняют, как правило, без искажения по осям Х и Z и с коэффициентом искажения 0,5 по оси Y.

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (рис. 20г).

Большая ось эллипсов 1,2,3 равна 1,06 d, малая эллипса 1 - 0,95d и эллипсов 2 и 3 - 0,35 d, где d - диаметр окружности, если диметрическую проекцию выполняют без искажения по осям X и Z

Ортогональные проекции призмы и ее диметрическая проекция показаны на рис. 19 а,в.

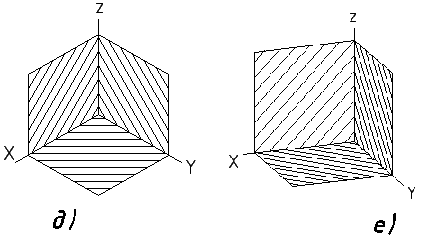

Линии штриховки сечений в изометрии и в диметрии наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям. На рис. 20 д,е показаны линии штриховки сечений в изометрии и в диметрии соответственно. В аксонометрических проекциях спицы маховиков, шкивов, ребра жесткости и подобные элементы штрихуют.

Ортогональные проекции призмы с круглым вертикальным отверстием и ее изометрическая проекция с вырезом одной четверти по координатным плоскостям показаны на рис. 21. На том же рисунке отдельно показано построение эллипса.

Рис.21
