6.Констуктивное решение здания.
Общественное здание запроектировано с устройством сборно-монолитного каркаса по серии Б1.020.1-7
Наружные стены толщиной 520 мм приняты из блоков ячеистого бетона 400кг/м3 и кирпича, на цементно-известковом растворе М 25.
Перегородки толщиной 120 мм запроектированы из эффективного керамического кирпича КРПУ-75, F 15 по СТБ 1228-2000 на цементно-известковом растворе М 25.
В проекте под колонны приняты монолитные фундаменты в виде стакана. Устройство фундамента под наружные стены осуществляется с использованием сборных фундаментов толщиной 500 мм. Под диафрагмы жесткости предусмотрено устройство монолитных ленточных фундаментов толщиной 200 мм для соответственно капитальных диафрагм жёсткости и вентиляционных диафрагм жёсткости.
Колонны в здании принимаются железобетонные по серии Б1.020.1-7.
По периметру здания запроектирована асфальтобетонная отмостка толщиной 170 мм и шириной 820 мм по грунту.
Оконные проемы заполняются окнами по СТБ 939-93 изменение №6.
Дверные проемы заполняются дверьми по ГОСТ 1138-98 изменение №4 и №5. Дверные проемы перекрываются железобетонными перемычками по серии 1038.1-1 в.1
Для заделки стыков при монтаже оконных и дверных коробок применяется полиуретановая монтажная пена.
Перекрытие этажей выполняется из многопустотных ж/б плит по серии Б1.020.1-7, а над санитарными узлами монолитят.
Лестничные марши приняты по серии 1020.1-2 в 1.
Для опирания лестничных маршей применялись сборные ж/б лестничные ригели с полкой по серии 1.020-1/83 в.3-1
капитальные диафрагмы жёсткости толщиной 160мм по серии Б1.020.1-7.
В проекте принята плоская крыша с уклонами от 0.004 до 0.060 в сторону водосточной трубы.
7. Теплотехнический расчет стены и покрытия
При излучении процесса перехода тепла через ограждение от внутреннего воздуха к наружному следует различать три этапа: тепловосприятие, теплопроницание через ограждение и теплоотдачу.
Для многослойных ограждений формула имеет вид:
где R1, R2 − термические сопротивления первого, второго, …, слоев ограждения.
Район строительства г. Могилев.
Расчёт стены:
Наружную стену принимаем двухслойную (рис. 1):

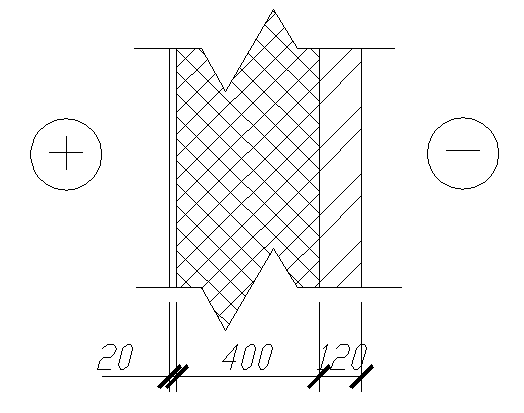

Рисунок 1 – Конструкция наружной стены
1: Блоки из ячеистого бетона,
,
;
Вт(м*С)
2: штукатурка известково-песчаная,
,
,
Вт(м*С);
3: кирпичная облицовка,
,
,
Вт(м*С),
;
,
где
.
Принимаем толщину стен 400 мм.
Расчёт покрытия:
Конструкция покрытия имеет вид (рис.2):

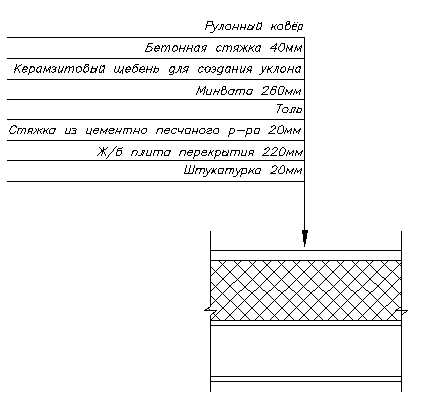

Рисунок 2 – Конструкция покрытия
,
где
=1/αн+1/αв+δ3/λ3+
δ4/λ4+
δ5/λ5+
δ7/λ7+
δ8/λ8
где
λ3 = 0.93Вт(м С)–цементно-песчаный раствор,
λ4 = 2.04Вт(м С) –ж/б плита,
λ5 = 0.045Вт(м С) -минвата,
λ7 = 0.87Вт(м С) - бетонная стяжка,
λ8 = 0.22Вт(м С) - рубероид.
6=1/8,7+1/23+0,004/0,22+0,04/0,87+x/0,045+0,22/2,04+0,02/0,93
x=0.254
Толщина утеплителя покрытия 260 мм.
