Описание способа
Листовая штамповка – один из видов холодной обработки давлением, при котором листовой материал деформируется в холодном или подогретом состоянии. Она заключается в выполнении в определенной последовательности разделительных и формообразующих операций, посредствам которых исходным заготовкам придают форму и размеры деталей.
Разделительные операции – операции, в которых этап пластического деформирования обязательно завершается разрушением (например, отрезка, вырубка и пробивка).
Формообразующие операции – операции, в которых заготовка не должна разрушаться в процессе деформирования.
Разделительные операции предназначены или для получения заготовок из листа или ленты, или для отделения одной части заготовки от другой. Операции могут выполняться по замкнутому или по незамкнутому контуру. Отделение одной части заготовки от другой осуществляется смещением этих частей в направлении, перпендикулярном к плоскости заготовки. Это смещение вначале характеризуется пластическим деформированием, а завершается разрушением.
Отрезка – отделение части заготовки по незамкнутому контуру на специальных машинах – ножницах или штампах. Обычно ее применяют как заготовительную операцию для разделения листов на полосы и заготовки нужных размеров.
Вырубка и пробивка – отделение металла по замкнутому контуру в штампе. При вырубке и пробивке характер деформирования заготовки одинаков. Эти операции отличаются только назначением. Вырубкой оформляют наружный контур детали, а пробивкой – внутренний контур (изготовление отверстий).
При штамповке мало- и среднегабаритных деталей из одной листовой заготовки вырубают несколько плоских заготовок для штамповки. Между смежными контурами вырубаемых заготовок оставляют перемычки шириной, примерно равной толщине заготовки. В отдельных случаях смежные заготовки вырубают без перемычек (экономия металла при ухудшении качества среза). Расположение контуров смежных вырубаемых заготовок на листовом материале называется раскроем. Часть заготовки, оставшаяся после вырубки - высечкой. Тип раскроя следует выбирать из условия уменьшения отхода металла в высечку (Рис.1)[1].

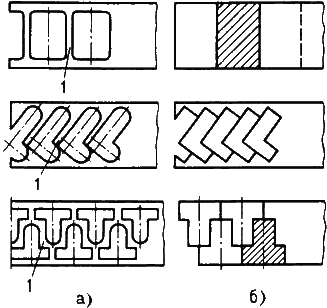

Рис.1. Примеры раскроя материала с перемычками (а) и без перемычек (б)
При формообразующих операциях стремятся получить заданную величину деформации, чтобы заготовка приобрела заданную форму. Основные формообразующие операции: гибка, вытяжка, отбортовка, обжим, раздача, рельефная формовка. Схемы формообразующих операций представлены на рис. 2.[1].

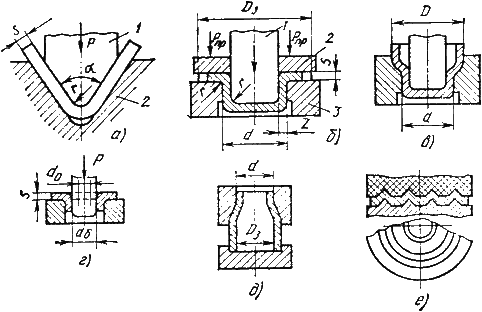

Рис. 2. Формообразующие операции листовой штамповки.
Гибка – образование угла между частями заготовки или придание заготовке криволинейной формы (рис. 2.а).
Вырубка – образование полого изделия из плоской или полой заготовки (рис. 2.б). Высокие детали малого диаметра получают за несколько операций вытяжки с постепенным уменьшением диаметра D полуфабриката и увеличением его высоты (рис 2.в).
Отбортовка – получение борта путем выдавливания центральной части заготовки с предварительно пробитым отверстием в матрицу (рис 2.г). Отбортовку применяют для изготовления кольцевых деталей с фланцем и для образования уступов в деталях для нарезания резьбы, сварки, а также для увеличения жесткости конструкции при малой массе.
Обжим – уменьшение периметра поперечного сечения концевой части полой заготовки (рис. 2.д). Для большего формоизменения выполняют несколько последовательных операций обжима.
Раздача – увеличение поперечного сечения концевой части полой заготовки коническим пуансоном, эта операция противоположная обжиму.
Рельефная формовка – местное деформирование заготовки с целью образования рельефа в результате уменьшения толщины заготовки (рис. 2.е). Формовкой получают конструкционные выступы и впадины, ребра жесткости, лабиринтные уплотнения.
