Задачи работы Анализ требований к программным средствам
№ задачи в ИСО/МЭК 12207 |
Описание задачи |
Тип выходного результата задачи |
|
|
Определение требований к ПС (Рис. 9) |
Описание |
|
|
Оценка требований к ПС по критериям (см. Рис. 9) |
Отчет |
|
|
Проведение совместных анализов в соответствии с процессом совместного анализа |
Протокол |

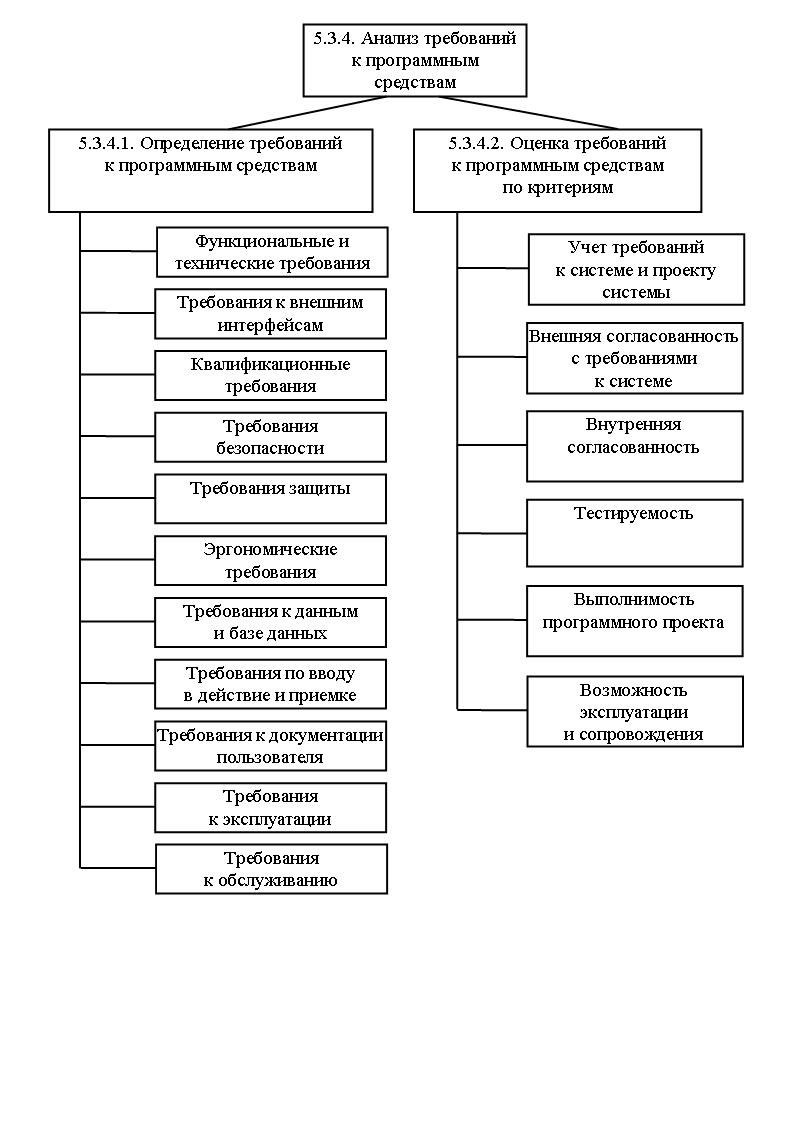

Рис. 9. Состав требований к программным средствам и критерии их оценки
Таблица 7
Задачи работы Проектирование программной архитектуры
№ задачи в ИСО/МЭК 12207 |
Описание задачи |
Тип выходного результата задачи |
|
|
Преобразование требований к программному объекту в его архитектуру, распределение требований к программному объекту между его компонентами и дальнейшее уточнение требований (разработка эскизного проекта) |
Описание |
|
|
Разработка эскизного проекта интерфейсов программного объекта и его компонентов |
Описание |
|
|
Разработка эскизного проекта базы данных |
Описание |
|
|
Разработка предварительных версий документации пользователя |
Руководство |
|
|
Разработка предварительных требований к испытаниям (тестированию) программного объекта и графика сборки программного продукта |
Описание, план |
|
|
Оценка архитектуры программного объекта и эскизных проектов интерфейсов и базы данных по критериям |
Отчет |
|
|
Проведение совместных анализов в соответствии с процессом совместного анализа |
|
При оценке архитектуры программного объекта и эскизных проектов интерфейсов и базы данных (см. задачу ) должны быть учтены критерии:
учет требований к программному объекту;
внешняя согласованность с требованиями к программному объекту;
внутренняя согласованность между компонентами объекта;
соответствие методов проектирования и используемых стандартов;
возможность технического проектирования;
возможность эксплуатации и сопровождения.
Таблица 8
Задачи работы Техническое проектирование программных средств
№ задачи в ИСО/МЭК 12207 |
Описание задачи |
Тип выходного результата задачи |
|
|
Разработка технического проекта для компонентов программного объекта (представление их в виде набора программных модулей), распределение технических требований к компонентам между программными модулями и дальнейшее уточнение требований |
Описание |
|
|
Разработка технического проекта интерфейсов программного объекта, его компонентов и модулей |
Описание |
|
|
Разработка технического проекта базы данных |
Описание |
|
|
Уточнение документации пользователя |
Руководство |
|
|
Разработка требований к испытаниям и программе испытаний программных модулей |
Описание, план |
|
|
Уточнение общих требований к испытанию (тестированию) и программе сборки программных средств |
Описание, план |
|
|
Оценка технического проекта и требований к тестированию по критериям |
Отчет |
|
|
Проведение совместных анализов в соответствии с процессом совместного анализа |
|
При оценке технического проекта и требований к тестированию (см. задачу ) должны быть учтены следующие критерии:
учет требований к программному объекту;
внешнее соответствие спроектированной архитектуре;
внутренняя согласованность между компонентами программного объекта и программными модулями;
соответствие методов проектирования и используемых стандартов;
возможность тестирования;
возможность эксплуатации и сопровождения.
Работы по проектированию программных средств (см. табл. 4 – табл. 8) поясняет рис. 10.
На данном рисунке отражена структура основных результатов работ процесса разработки, связанных с проектированием ПС, и взаимосвязь данных результатов.

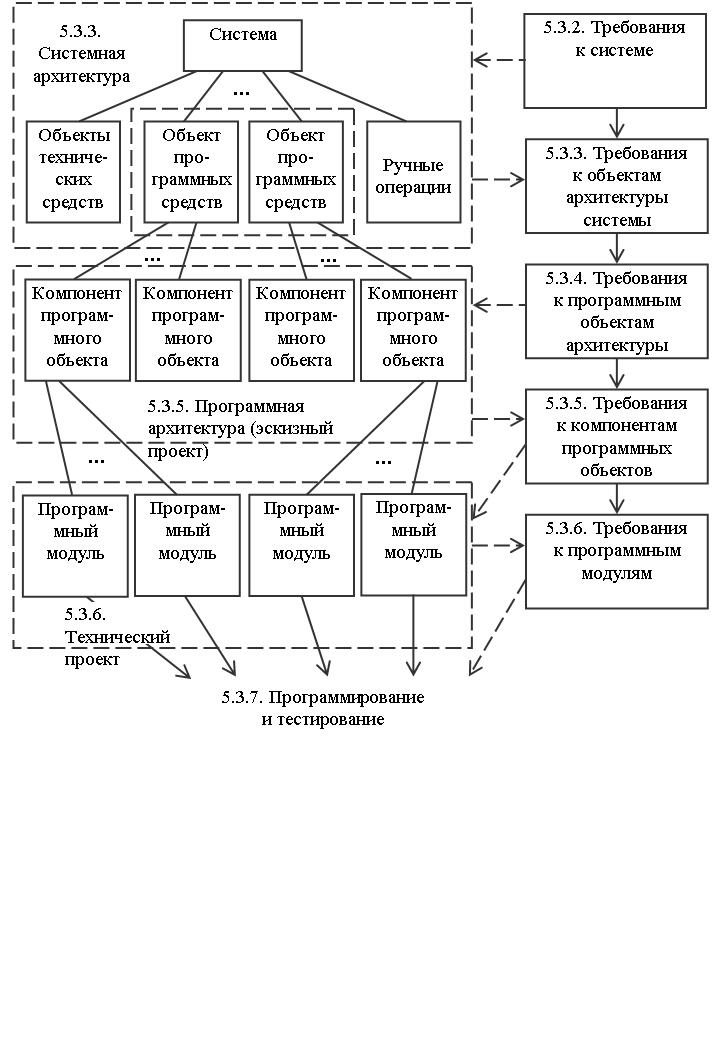

Рис. 10. Структура результатов работ по проектированию программных средств
Таблица 9
