Яка гранична висота вертикального укосу? Як її знайти?

По теорії граничної рівноваги непідкріплений вертикальний укіс може мати висоту h не більше

де  - питома вага ґрунту.

Ця висота перебуває з умови, що в самій нижній точці такого укосу горизонтальна напруга  _x = 0, а вертикальне  _z= _h. Для рішення задачі використається умова граничної рівноваги (рис.М.13.23).

Рис.М. 13.23. Епюри тиску ґрунту на гладку вертикальну підпірну стіну  x і вертикального тиску  z

Який граничний кут нахилу сипучого укосу?

Граничний кут нахилу сипучого укосу дорівнює куту внутрішнього тертя  .

Яку форму має гранично стійкий укіс без пригрузки? Які умови ставляться на його контурі?

На контурі укосу рис. М. 13.25 дотичне напруження  _n і нормальна напруга  _n повинні бути рівні нулю.

Що означає термін "негативна пригрузка" у задачі про несучу здатність основи?

"Негативна пригрузка" означає, що для забезпечення граничного стану у всіх точках масиву ґрунту необхідно прикласти на границі не стискаючі, а напруги, що розтягують, тобто "тягти нагору", що не реально. Тому не у всій області основи практично можливо забезпечити граничний стан.

РОЗРАХУНОК ТИСКУ ГРУНТІВ НА ОГОРОЖУ

З якою метою застосовуються підпірні стіни?

Підпірні стіни застосовуються для втримання ґрунтових масивів від сповзання в тому випадку, коли пристрій штучного укосу неможливий, а природний схил необхідно втримувати від сповзання.

Чим гравітаційні підпірні стіни відрізняються від полегшених гнучких підпірних стін?

При гравітаційних підпірних стінах (рис.М.14.2) стійкість на зрушення забезпечується їхньою вагою (вагою матеріалу стіни й ґрунту, що перебуває над підошвою стіни), а горизонтальна складова тиску землі сприймається силою тертя, що розвивається в площині підошви стіни. Полегшені гнучкі стіни закріплюються в основу і їх стійкість на зрушення забезпечується розвитком пасивної відсічі в нижній частині, а також можливою наявністю анкерного закладення у верхній частині стіни.

Рис.М. 14.2. Різні види підпірних стін: 1,2 - гравітаційні; 3 - гнучка шпунтова; 4 - діафрагмова

Який вид має діаграма тиску на стіну залежно від її поступального переміщення?

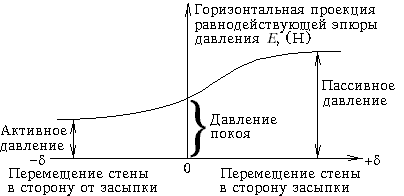

Діаграма тиску, що виникає між засипанням і задньою гранню стіни, показана на рис.М.14.3.

Рис.М. 14.3. Залежність тиску ґрунту на стіну від її переміщення

Активний тиск  мінімально можливий тиск, пасивне  максимально можливий тиск.

Що називається активним тиском ґрунту на стіну й коли він проявляється?

Активним називається мінімальний із всіх можливих для даної стіни тиск на неї ґрунту, що проявляється в тому випадку, якщо стіна має можливість переміститися убік від засипання під дією тиску ґрунту. Активний тиск іноді називається розпором (рис.М.14.4,а)

Рис.М. 14.4. Тиск ґрунту на стіну: а - активне; б - пасивне:1 - положення до початку переміщення стіни; 2 - положення після переміщення стіни; 3 - напрваление переміщення стіни; 4 - напрямок руху ґрунту в призмі обвалення
