У яких межах ведеться підсумовування осаду при розрахунку методом пошарового підсумовування?

Чи завжди приймається при визначенні положення нижньої границі стисливої товщі коефіцієнт 0,2?

У методі пошарового підсумовування осаду підсумуються до тієї оцінки, коли осьові додаткові стосовно природної напруги не знизяться до 20 % від природних (побутових) на цій же відмітці. Ця відмітка вважається нижньою границею стисливої товщі (В. С.), а осадами за рахунок стиску нижче лежачої товщі зневажають. Однак, якщо нижче розташовані слабкі ґрунти з модулем деформації E < 5 МПа, то нижню границю стисливої товщі варто опустити до тієї точки, де додаткові стосовно природного тиску складуть 10 % від природних, а не 20 % як звичайно.

Чи виходить лінійна залежність осаду від навантаження в методі пошарового підсумовування?

Ні, не виходить у зв'язку з тим, що положення нижньої границі стисливої товщі змінюється залежно від діючого зверху осадового тиску  чим більше осадовий тиск, тим нижче за інших рівних умов буде положення нижньої границі стисливої товщі. Тому залежність осаду від навантаження не буде лінійною.

М.9.10. Від яких факторів залежить положення нижньої границі стисливої товщі в методі пошарового підсумовування ( чи буде вона розташовуватися нижче або вище)?

Залежить від:

 питомої ваги ґрунтів основи;

 наявності горизонту ґрунтових вод;

 заглиблення фундаменту;

 навантаження на фундамент;

 ширини фундаменту;

 співвідношення сторін підошви фундаменту в плані;

 наявності шарів слабкого ґрунту в основі.

Яким чином впливають розташовані поруч фундаменти один на одного? Як будується епюра напруг  z при наявності розташованого поруч фундаменту?

При розташуванні фундаментів поруч наявність одного з них впливає на осідання сусіднього фундаменту. Цю обставину варто враховувати при розрахунку осаду (рис. М. 9.11). Тому до додаткових тисків  _z фундаменту, що розраховуэться, варто додати значення  _z, що виникають у цьому місці від сусіднього фундаменту, користуючись способом кутових точок. Якщо відмітки підошви одного й іншого фундаментів однакові, то епюра додаткових тисків буде мати нульову ординату вгорі. Якщо сусідній фундамент 2 має більш високо розташовану підошву, то епюра одержить у рівні підошви фундаменту, що розраховує, 1 кінцеве значення додаткового від сусіднього фундаменту 2   _z.

Рис. М. 9.11. Схеми для розрахунку осаду при наявності близько розташованих фундаментів: а - фундаменти 1 і 2 перебувають поруч на одному рівні; б - фундамент 2 розташований вище, ніж фундамент 1

Для якого випадку отримане рішення задачі про осад фундаменту, враховується вплив всіх компонентів напруг?

Для однорідного ізотропного ґрунту, у якого модуль деформації E₀ і коефіцієнт Пуассона  ₀ постійні.

Як обчислити значення модуля деформації ґрунту e0, необхідного для розрахунку осаду, за результатами штампових випробувань у полі при компресійних випробуваннях в одометрі?

На кривій "осад-навантаження" штампа вибираються дві точки, у межах яких ведеться випрямлення. Рекомендується, щоб перша точка відповідала б тиску в ґрунті в точці відбору зразка від власної ваги вище лежачих шарів p₁, а друга відповідала б повному тиску p₂ від ваги ґрунту й очікуваного навантаження від спорудження. Мається на увазі, що крива в діапазоні обраних двох тисків добре б апроксимувалася прямою. Для обчислення модуля деформації E₀, МПа, використається формула

Тут s₂ і s₁, див  величини опаду, що відповідають тискам p₁ і p, МПа; d  діаметр штампа, див;   коефіцієнт форми штампа, рівний 0,85;  ₀  коефіцієнт Пуассона ґрунту, прийнятий звичайно 0,3 для пісків і супісей і 0,4 для глин. За результатами компресійних випробувань в одометрі величина E₀, МПа, обчислюється по формулі

де e₁ і e₂  значення коефіцієнтів пористості, що відповідають тискам p₁ і p₂; е₀ величина початкового коефіцієнта пористості, одержувана на осі величин e (див. М. 4.5, мал. М. 9.13).

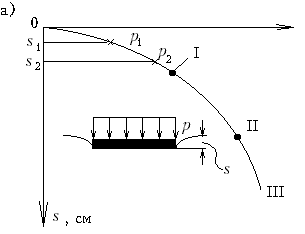

Рис. М. 9.13. Визначення величини модуля деформації ґрунту E0: а - за результатами штампових випробувань у польових умовах; б - по компресійній кривій
