3.2.7. Отклонение от соосности

Отклонение от соосности - это наибольшее расстояние Δ между осью рассматриваемой поверхности вращения и осью базовой поверхности (рис.3.12,а) или общей осью двух и более поверхностей вращения (рис.3.12,б) на длине нормируемого участка. За общую ось принимается прямая, соединяющая середины осей, для которых определяется отклоне­ние. При обозначении на чертеже требований к соосности необходимо в средней рамке знаком R задавать отклонение в радиусном выражении (отк­лонение относится к значению радиуса отверстия), а знаком Ø - в диа­метральном (отклонение относится к значению диаметра отверстия). В данном случае R и Ø - это соответственно радиус и диаметр цилиндра с осью, совпадающей с базовой, а ось, для которой задано отклонение, должна находиться внутри этого цилиндра. Очевидно 2R = Ø.

3.2.8. Отклонение от симметричности

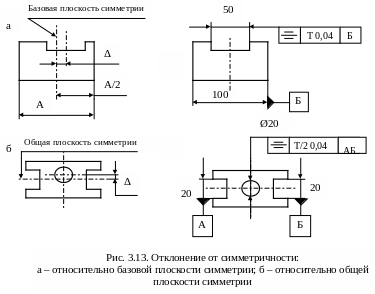

Отклонение от симметричности – это наибольшее расстояние Δ между плоскостью (осью) симметрии одного или нескольких элементов и плоскостью (осью) симметрии базового элемента (рис.3.13, а) или общей плоскостью симметрии двух и более элементов в пределах нормируемого участка (рис.3.13, б). При обозначении на чертеже требований к симметричности необходимо в средней рамке знаком Т/2 задавать отклонение в “радиусном” выражении, а знаком Т – в “диаметральном”. В данном случае Т – это ширина полосы, в пределах которой должна находиться плоскость симметрии элемента с нормируемым отклонением.

3.2.9. Позиционное отклонение

Позиционное отклонение - это наибольшее расстояние Δ между реальным и номинальным (заданным на чертеже) расстоянием элемента (рис.3.14, а). Позиционное отклонение может быть задано как в радиусном, так и диаметральном выражении. При этом знаки R и Ø применяются, когда элементами являются тела вращения (рис.3.14, б), а знаками Т и Т/2 - когда плоскости (рис.3.14, в). Размеры, которыми задано номинальное по­ложение нормируемого элемента, должны быть заключены в рамки, что от­личает их от размеров с неуказанными отклонениями.

3.2.10. Отклонение от пересечения осей

Отклонение от пересечения осей - это наименьшее расстояние Δ между осями, которые должны номинально пересекаться (рис.3.15). Отклонение от пересечения осей также необходимо задавать в радиусном или диамет­ральном выражении, применяя обозначения Т или Т/2.

Рис. 3.14. Позиционное отклонение: а - позиционное отклонение;

б, в – обозначение позиционного отклонения

3 .3. Суммарные отклонения формы и расположения поверхностей

Данный вид отклонения является результатом сложения отклонений формы и расположения нормируемого элемента относительно заданных баз.

3.3.1. Виды и обозначения суммарных отклонений

Допускается использовать любые сочетания отклонений формы и расположения, если между ними имеется логическая связь.

Однако есть такие сочетания отклонений, которые постоянно используются при нормировании точности деталей цилиндрической формы.

Для этих сочетаний установлены специальные знаки. Эти отклонения и знаки, которыми они обозначены, рассмотрены ниже.

3.3.1.1. Радиальное биение - это разность наибольшего и наимень­шего расстояний от точек реального профиля поверхности до базовой оси в сечении плоскостью, перпендикулярной базовой оси (рис.3.16, б).

Радиальное биение является суммой отклонений от круглости и соосности. Радиальное биение для цилиндрической поверхности определяется как разность наибольшего и наименьшего расстояний от оси в том попе­речном сечении, где эта разность имеет максимальное значение.

3.3.1.2. Торцевое биение - это разность наибольшего и наименьшего расстояний от точек реального профиля торцевой поверхности до плоскос­ти перпендикулярной базовой оси, измеренной на определенном (заданном) диаметре (рис.3.17, а). Торцевое биение является суммой отклонений от плоскостности и перпендикулярности. Пример обозначения на чертеже требований к торце­вому биению представлен на рис.3.17, б, которое следует читать так: “тор­цевое биение поверхности, на которую указывает стрелка на окружности диаметром 20 мм относительно плоскости, перпендикулярной оси поверх­ности А, не должно превышать 0,1 мм”. Обычно такие указания на чертеже указыва­ются редко, а указывают без диаметра окружности, на которой надо изме­рить торцевое биение, т.е. измерение можно производить на любом диа­метре, указанной поверхности.

3.3.1.3. Биение в заданном направлении - это разность наибольшего и наименьшего расстояний от точек реального профиля поверхности враще­ния в сечении этой поверхности конусом, ось которого совпадает с базо­вой осью, а образующая параллельна направлению биения (рис.3.18, а).

Биение в заданном направлении является суммой отклонений от круглости и соосности. Это отклонение задают по нормали к поверхности (рис.3.18, б), а если это направление не совпадает с нормалью, то необ­ходимо указать параметр, например угол, определяющий это направление (рис.3.18, в).

3.3.1.4. Полное радиальное биение - это разность наибольшего и наименьшего расстояний от точек реальной цилиндрической поверхности в пределах нормируемого участка до базовой оси (рис.3.19, а).

Для того чтобы определить полное радиальное биение, надо найти в пределах всей нормируемой цилиндрической поверхности наибольшее и наименьшее расстояния от оси и взять их разность. В то время как радиальное бие­ние для цилиндрической поверхности определяется как разность наиболь­шего и наименьшего расстояний от оси в том поперечном сечении, где эта разность имеет максимальное значение. Полное радиальное биение являет­ся суммой отклонений от цилиндричности и соосности.
