9.4 Принципы построения воротников для открытых застежек

Воротники этого типа строятся на основе детали переда (полочки) после определения формы линии горловины, а также ширины борта, положения верхней петли. Для этого выполняют конструктивное моделирование застежки (см. тему 13). Для открытой застежки наиболее характерными являются воротники пиджачного типа, воротники «шаль» и «апаш», воротники на углубленной горловине.

Воротники пиджачного типа. Эти воротники могут выполняться из основной ткани и специального нетканого материала, называемого фильцем. Для классического воротника пиджачного типа характерно наличие среза раскепа, по которому верхний воротник соединяется с подбортом. Раскраивается нижний воротник из ткани таким образом, что нить основы проходит параллельно линии раскепа.

При расчете конструкции воротника пиджачного типа рекомендуются некоторые параметры:

• высота стойки В_ст.= 2,5…3,5см;

• ширина отлета Ш_отл.= В_ст. + 1…1,5см

Построение воротника пиджачного типа выполняют на чертеже горловины переда (полочки) с учетом нанесенных на нее модельных особенностей (рисунок 9.8,б ).

На продолжении плечевого среза откладывается высота стойки (Вст = 2,5 см). Нижняя точка перегиба лацкана (Л) соединяется с точкой, определяющей высоту стойки (точка З), проводится линия перегиба лацкана. На рисунке приведен пример проектирования чертежа нижнего воротника с учетом модельных особенностей формы лацкана и концов воротника, нанесенных на чертеж полочки с учетом внешнего вида изделия в готовом виде (рисунок 9.8,а). Эти линии зеркально отображаются относительно линии перегиба лацкана.

б

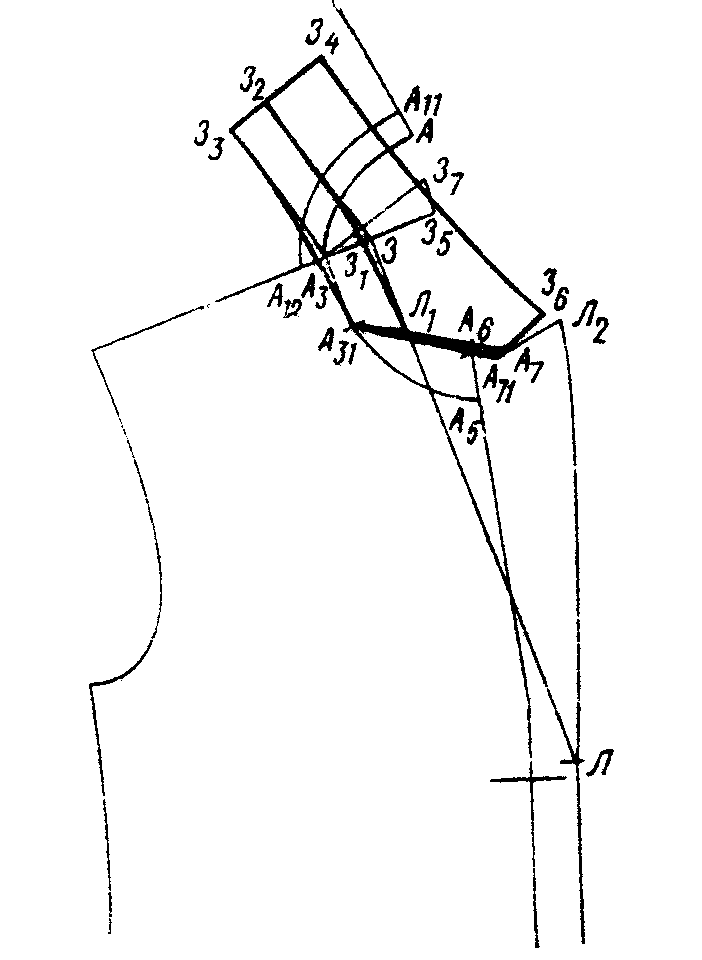

Рисунок 9.8 Построение и оформление конструкции воротника пиджачного типа: внешний вид воротника и застежки на техническом эскизе; принципы оформления чертежа конструкции воротника

Особенностью построения нижнего воротника пиджачного типа является нанесение на чертеж линии горловины спинки при совмещенных плечевых линиях спинки и полочки [ 19 ]. На расстоянии, равном разнице ширины отлета и высоты стойки, параллельно линии горловины спинки проводится кривая А₁₁А₁₂. Она определяет предполагаемую линию расположения отлета воротника в готовом изделии. Измеряется длина этой линии. Линия перегиба лацкана продолжается вверх.

Из точки А₃ на линию перегиба лацкана опускается перпендикуляр. Точка пересечения этого перпендикуляра с линией перегиба лацкана - точка 3₁. На продолжении линии А₃З₁ откладывается ширина отлета воротника 3₁З₅= (Вст + (1,0 ÷ 1,5)) , примерно 4.5 см.

Из точки З₅ восстанавливается перпендикуляр к линии З₁З₅, на котором откладывается отрезок, равный разнице длин А₃А и А₁₁А₁₂. Отмечается точка З₇. Соединяются точки А₃ и З₇. На пересечении этой линии с продолжением плечевого среза обозначается точка З. Из точки З восстанавливается перпендикуляр к прямой А₃З₇. На нем откладывается длина горловины спинки – отрезок ЗЗ₂.

В точке А₃ к прямой Аз3 также восстанавливается перпендикуляр, на котором откладывается отрезок А₃Зз. Он равен разнице длин горловины спинки (р) и величины, на которую длина линии перегиба воротника меньше длины линии втачивания воротника (с). А₃З₃ = р - с. При применении пресса для заутюжки воротника линия отлета нижнего воротника оттягивается на 1.6 см по всей длине. В других случаях эта величина составляет 0.4 ÷ 0,5 см.

Из точки 3₃ вправо восстанавливается перпендикуляр, и на нем откладываются отрезки, равные высоте стойки и ширине воротника посередине. Оформляется конец воротника с учетом зеркального отображения по отношению к линии перегиба лацкана его зарисовки (см рисунок 9.8, а) .

Через точки З₄ и З₆ плавной линией оформляют срез отлета воротника. При этом необходимо сохранить прямой угол в точке З₄ на расстоянии 4.0 ÷ 5.0 см. Плавной кривой линией оформляется линия перегиба стойки воротника и ее продолжение – линия перегиба лацкана.

Через точки Зз и А3 плавной линией оформляют линию втачивания воротника, сглаживая угол в точке А₃. При оформлении этой линии необходимо сохранять прямой угол в точке Зз на расстоянии 4.0÷5.0 см

Воротники пиджачного типа имеют конструктивный участок вдоль линии втачивания между концом отлета воротника и линией перегиба лацкана. Этот участок называется «раскеп». Он может быть небольшим (0,5 ÷ 2,5 см), средним (3,0 ÷ 5,0 см) и большим (5,0 ÷ 8,0 см). в зависимости от модели.

Воротники «шаль» и «апаш». Воротники «шаль» и «апаш», являются цельнокроеными с деталью переда (полочки), точнее с подбортом – деталью, которой обрабатывается застежка переда (рисунок 9.9). Нижний воротник конструктивно может быть решен таким образом, чтобы в горловину спинки и переда он втачивался, но при построении подборта верхний воротник предусматривается цельнокроеным с ним.

Отлеты воротников этих типов оформляются по модели и могут быть самой разнообразной формы («апаш» имеет преимущественно прямые концы и отлет, а «шаль» - скругленные). Название воротника апаш произошло от мужской сорочки апаш.

Построение воротников «шаль» и «апаш» аналогично построению воротников пиджачного типа. Однако, следует учитывать, что в воротнике, цельнокроеном с деталью переда линия его втачивания в горловину не должна пересекать плечевой срез переда.

Построение воротников типа «шаль» и «апаш» может производиться с использованием других приемов [ 28,31 ]. После моделирования линии горловины и отлета воротника, на продолжении линии перегиба лацкана вверх откладывается отрезок ЗЗ₁, равный длине горловины спинки. От точки З₁ влево проводится дуга радиусом Л₁З_1., на которой находится положение точки З₀.

Рисунок 9.9 Построение воротников типа «шаль» (а) и «апаш» (б)

Эта точка отстоит от горизонтали, проведенной через высшую точку горловины переда, на расстоянии 5…7см. Точки А₃ и З₀ соединяются плавной кривой по касательной к линии З₀А₄. От точки А₃ по кривой А₃З₀ откладывается отрезок А₃З₃, равный длине горловины спинки. На перпендикуляре, восстановленном из точки З₃ к прямой З₀А₄, последовательно откладываются отрезки З₃З₂ (высота стойки ) и З₂З₄ ( ширина отлета ). По модели оформляется линию отлета воротника.

Воротники на углубленной горловине (рисунок 9.10). Построение воротников такого типа производится на горловине переда. Глубина горловины предварительно устанавливается согласно модели изделия.Особенности заключаются в построении линии втачивания воротника и оформлении горловины.

Рисунок 9.10 - Воротники на углубленной горловине

Спуск горловины А₅А₆ = 10,0 ÷ 13,0 см. Линия горловины оформляется слегка вогнутой, соединяя точки А₄ и А₆. Величина вогнутости линии втачивания воротника посередине отрезка А₄А₆ равна 1,5 см. На продолжении касательной к линии горловины от плечевой точки откладывается длина горловины спинки. (А₄З₁). Высота стойки откладывается по дуге от точки З₁ влево З₁З₂ = 2.5 ÷ 3,5 см. Линия втачивания воротника проводится плавно через точки З₂, А₄, а₄, А₆. Линия отлета и концов воротника оформляется по модели. Построение данного воротника можно производить как на обычной, так и на расширенной горловине.
