3. Принципы расчета и оформление исходных модельных конструкций типовых вариантов втачного рукава

Оформление исходных модельных конструкций одношовного и двухшовного втачных рукавов представляет собой развертку базовой конструкции рукава с учетом положения линий их членений (срезов частей рукава). Для одношовного рукава положение нижнего шва определяется особенностями модели. При этом возможно условие втачивания рукава в открытую пройму. В этом случае боковой шов и нижний шов рукава должны совпадать. При построении развертки одношовного рукава изначально получают конструкцию со смещенным вперед швом (см. чертеж базовой конструкции переда и спинки). Затем положение нижнего шва можно изменить при выполнении конструктивного моделирования.

На рисунке 7.4 приведены конструкции одношовного и двухшовного втачных рукавов, полученные по рекомендациям ЕМКО.

а

б

Рисунок 7.4 – Внешний вид исходных модельных конструкций одношовного (а) и двухшовного (б) рукавов по ЕМКО

Ниже приведены этапы построения контуров исходной модельной конструкции двухшовного рукава по ЕМКО

На первом этапе оформляются локтевой и передний контура (рисунок 7.5,а, б).

Линия локтевого контура:

• /131-135/=4,5 см;

• /131-135´/=4,5 см – дуга влево вниз до пересечения с перпендикуляром из точки 135 к /131-431/. Отрезок /135´-131/ - прямая;

• /131-933/ и /135-933/ - прямые, пересечение с линией локтя соответственно точки 432 и 433, /432-433/ - величина локтевого переката на уровне локтя;

• /431-434/=/432-433/;

• /434-434´/=2/432-433/ - откладывается перпендикулярно отрезку

• /434-131/;

• /434-434"=2/432-433/ - влево по перпендикуляру к отрезку /431-933/,

• 434´-431-434" – величина посадки локтевого среза верхней части рукава.

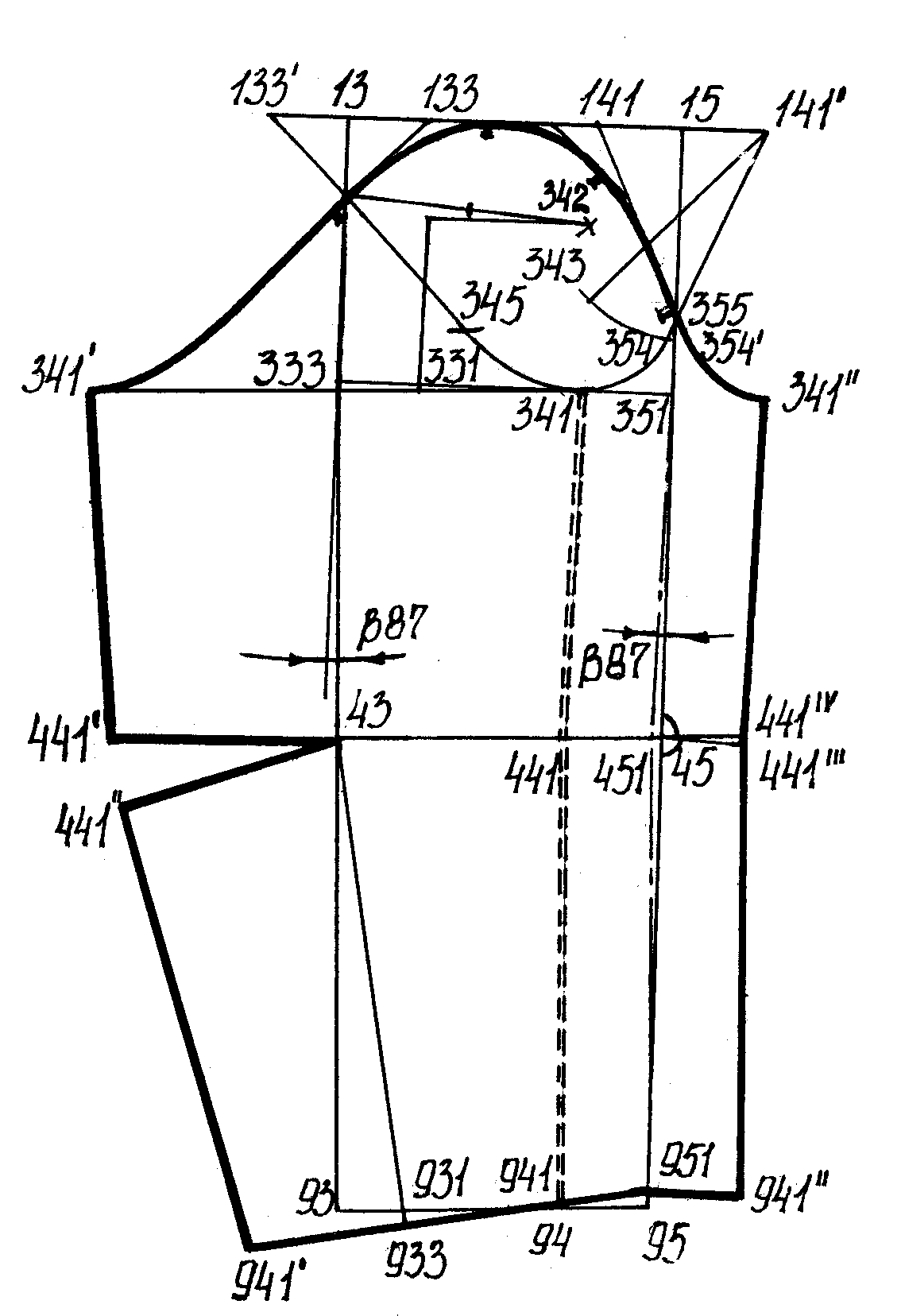

Рисунок 7.5 – Оформление локтевого и переднего контуров типового двухшовного рукава

Построение переднего контура предусматривает следующие действия: /351-356/=/351-356´/=2,0 см; /451-452/=/951-952´/=2,0 см – влево соответственно по линиям /431-451/ и /951-933/, /452-456/ и /952-452/ - прямые, пересечение с линией проймы – точка 357; /452-452´/=4,0 см – вправо по перпендикуляру к отрезку /451-355/; /452-452"/=4,0 см – вправо по перпендикуляру к отрезку /451-951/, 452´-451-452" – величина растяжения переднего среза верхней части рукава; R /951-952´/=2,0 см – дуга вправо, R /452"-952´/=/452-952/ - дуга вниз - пересечение дуг – точка 952´.

3. Связь параметров оката рукава и проймы

Для правильного втачивания рукава в пройму и для проверки параметров оката рукава можно использовать следующие рекомендации (рисунок 7.6) :
