Синхронные rs-триггеры

функционирует как RS-триггер только при условии наличия синхронизирующих импульсов. В противном случае, т.е. при отсутствии синхронизирующих импульсов, состояние его сохраняется неизменным

Схема синхронного RS-триггера, построенного на элементах "И"

Асинхронный RS-триггер

В простейшем исполнении триггер это симметричная структура из двух логических элементов ИЛИ–НЕ либо И–НЕ, охваченных перекрестной положительной обратной связью.

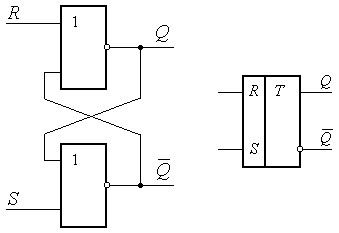

Асинхронный RS-триггер на элементах ИЛИ–НЕ: а – логическая структура; б – условное обозначение

Этот триггер обладает двумя устойчивыми состояниями, которые обеспечиваются за счет связи выхода каждого элемента с одним из входов другого. Свободные входы служат для управления и называются информацион-ными или логическими. Одному из выходов присвоено наименование прямого, его обозначают буквой Q, а другому – наименование инверсного и обозначают .

Вход, по которому триггер устанавливается в единичное состояние (Q = 1, = 0), называют входом S (от английского Set – установка), а в нулевое (Q = 0, = 1) – входом R .

15)D-триггеры. Реализация. Режим работы.

Триггер - это устройство, имеющее два устойчивых состояния и способное под действием управляющих сигналов скачкообразно переходить из одного состояния в другое.

D-триггер (delay — задержка) — запоминает состояние входа и выдаёт его на выходб имеют минимум два входа: информационный D и синхронизации С. После прихода активного импульса синхронизации на вход С D-триггер открывается. Сохранение информации происходит после спада импульса синхронизации С. Так как информация на выходе остаётся неизменной до прихода очередного импульса синхронизации.

Разновидностью D-триггера является DV-триггер, который дополнительно к D-входу имеет управляющий V-вход (на рис. 2.4, а показан пунктирной линией). При V = 1 триггер работает аналогично D-триггеру, а при V = 0 сохраняет исходное состояние независимо от изменения сигнала на D-входе и С-входе.

Рис. 2.4. D-триггер (DV-триггер при наличии V-входа): а – функциональная схема; б – таблица состояний; в – условное обозначение; г – временные диаграммы

Асинхронный D-триггер не применяется, так как его выход просто повторяет входной сигнал после окончания переходного процесса. Смена состояний триггера происходит под действием тактового импульса (С=1)

D-тpиггep имеет один информационный вход (D-вход) и  вход для  синхронизирующего импульса (рис. 2.4). Основное назначение D-триггера – задержка сигнала, поданного на вход. Видно, что при С = 0 изменение входного сигнала не сказывается на состоянии триггера, и только при С = 1 триггер принимает состояние, определяемое входным сигналом.

16)Jk-триггер. Реализация. Режим работы.

Триггер - это устройство, имеющее два устойчивых состояния и способное под действием управляющих сигналов скачкообразно переходить из одного состояния в другое.

JK-триггер

Функциональная особенность JK-триггеров состоит в том, что при всех входных комбинациях, кроме одной , они действуют подобно RS-триггеру, причем вход J играет роль входа S, а K-вход соответствует -входу. При входной комбинации в каждом такте выходной сигнал меняет свое значение на противоположное.

Элементы временной задержки в данной схеме играют роль стабилизаторов состояний триггера, и непосредственно на его функциональные свойства не влияют.

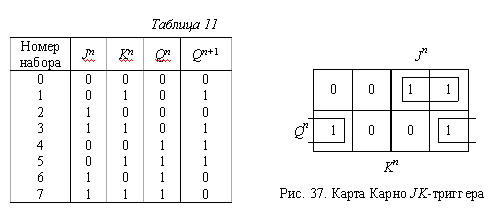

Рис. 38. Логическая структура JK-триггера

JK-триггеры относятся к универсальным устройствам. Во-первых, эти триггеры с равным успехом могут быть использованы в счетчиках, регистрах, делителях частоты и других электронных узлах, во-вторых, путем определенного соединения выводов они легко обращаются в триггеры других типов.
