11.Третья (III) стадия напряженно - деформированного состояния железобетонных элементов под нагрузкой.

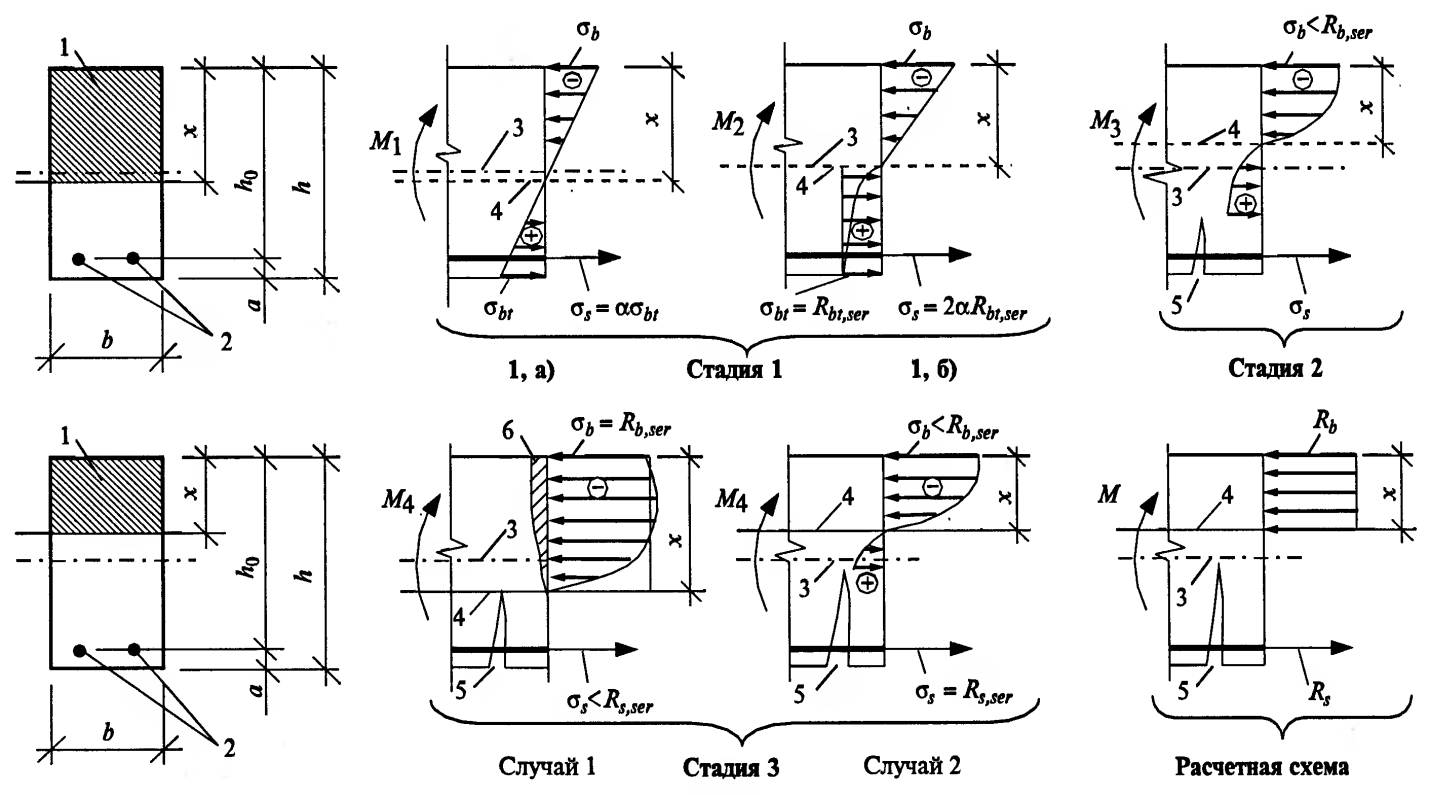

Стадия 3. Стадия разрушения. Разрушение элемента может происходить по двум случаям:
Случай 1. Разрушение происходит из-за того, что не выдерживает бетон сжатой зоны, в то время как несущая способность арматуры еще не исчерпана (имеется излишек арматуры, т.е. элемент переармирован).
Случай 2. Напряжения в арматуре достигают предела текучести или прочности, арматура удлиняется или рвется, трещина увеличивается, части балки взаимно поворачиваются, и происходит разрушение. В основном разрушение изгибаемых железобетонных элементов при нарушении прочности нормального сечения происходит по этой схеме.
В зависимости от целей расчетов (расчет на образование трещин, определение прогибов, расчет на прочность и т.д.) они могут вестись по 1-й, 2-й или 3-й стадии. При расчете прочности расчет ведется по 3-й стадии, причем действительная схема напряжений заменяется расчетной схемой, в которой фактическая (криволинейная) эпюра напряжений в сжатой зоне бетона заменена на прямолинейную, и напряжения в ней принимаются равными призменной прочности бетона — В растянутой зоне бетон в результате образования трещин выключается из работы, там работает только растянутая арматура, и напряжения в ней равны расчетным сопротивлениям арматуры растяжению — Rs.
12.Три категории требований к трещиностойкости железобетонных конструкций
Расчету подлежит определение раскрытия нормальных и наклонных к продольной оси элемента трещин. Как уже отмечалось, в одних конструкциях трещины вообще не допускаются, а в других ограничивается ширина их раскрытия. Все железобетонные элементы в зависимости от требований к трещиностойкости разбиты на три категории:
1-я категория - не допускается образование трещин (полностью растянутые элементы, элементы, воспринимающие давление жидкостей газов)
2-я категория - допускается ограниченное по ширине непродолжительное раскрытие трещин аcrc1 при условии обеспечения их последующего надежного закрытия (элементы, работающие в грунте при переменном уровне грунтовых вод и имеющие арматуру классов А-V, A-VI,Aт-VII, Вр-II,К-7,К-19 и некоторые другие элементы)
3-я категория – допускается ограниченное по ширине непродолжительное раскрытие аcrc1 и продолжительное аcrc2 раскрытие трещин ( практически все элементы без предварительного напряжения арматуры и некоторые предварительно напрягаемые элементы). Предельно допустимая ширина раскрытия трещин в различных случаях колеблется от 0,1 до 0,4 –см.
Трещиностойкость железобетонных конструкций - называется ее сопротивление образования трещин в 1-ой стадии напряженно деформированного состояния, раскрытию трещин во 2-ой стадии напряженно деформированного состояния.
13.Основные принципы расчета по I группе предельных состояний.
Расчет по предельным состояниям первой группы называют расчетом по несущей способности (по непригодности к эксплуатации). Цель такого расчета заключается в том, чтобы предотвратить наступление любого из предельных состояний первой группы, т.е. обеспечить несущую способность как отдельной конструкции, так и всего здания в целом.
Несущая способность конструкции считается обеспеченной, если удовлетворяется неравенство типа
N< Ф,
где N— расчетные, т.е. наибольшие возможные усилия (или другие факторы), могущие возникнуть в сечении элемента (для сжатых и растянутых элементов — это продольная сила, для изгибаемых — изгибающий момент и т.д.). Они зависят в первую очередь от нагрузки и определяются по правилам строительной механики в зависимости от конструктивной схемы, способов соединения конструкций и т.д.;
Ф—наименьшая возможная несущая способность сечения элемента, подвергающегося сжатию, растяжению или изгибу. Она зависит от прочностных свойств материала конструкции, геометрии (формы и размеров) сечения и в наиболее общем виде может быть выражена (как функция, зависящая от материала и геометрических факторов сечения) в следующем виде:
Ф= (R; А),
где R—расчетное сопротивление материала
А —геометрический фактор (площадь поперечного сечения — при растяжении и сжатии, момент сопротивления — при изгибе и т.д.).
