15) Виды арматурных изделий и их применение.

Арматуру изготовляют, как правило, на арматурных заводах или в цехах заводов железобетонных конструкций с максимальной механизацией рабочих процессов и организацией производства по системе поточных линий.

В железобетонных конструкциях дл-я жилищного строительства диаметр арматурных стержней обычно не превышает 12—20 мм. В промышленном строительстве и инженерных сооружениях (мосты, эстакады, подпорные стенки) применяют стержни диаметром до 40—50 мм.

Монтажная арматура никаких усилий не воспринимает и обеспечивает точное положение рабочей арматуры и хомутов. При бетонировании монтажную арматуру иногда вынимают.

Хомуты применяют для соединения отдельных рабочих и монтажных стержней в готовый пространственный каркас. В отличие от монтажных стержней хомуты воспринимают часть усилий при работе конструкции; это учитывается при проектировании.

Арматура периодического профиля благодаря надежной анкеровке и повышенному сцеплению с бетоном позволяет отказаться от крюков, что способствует экономии металла и уменьшает трудоемкость работ. Такая арматура является основной в современном строительстве.

Сварные арматурные сетки (ГОСТ 8478—66) применяют как в сборных, так и в монолитных конструкциях.

Сетки объединяют рабочую и распределительную арматуру и состоят из стальных стержней диаметром от 3 до 9 мм включительно, расположенных в двух взаимно, перпендикулярных направлениях и соединенных в местах пересечения контактной точечной сваркой. Расстояние (шаг) между отдельными продольными и поперечными стержнями колеблется от 100 до 250 мм; ширина сетки по осям крайних стержней установлена от 900 до 3500 мм.

И еще с тетради

16. Условия прочности изгибаемого железобетонного элемента с двойным армированием по нормальному сечению.

Сечение балок называются сечением с двойным армированием при наличии расчетной арматуры в сжатой зоне бетона.

Необходимость постановки расчетной арматуры в сжатой зоне бетона возникает в случае, если бетон сжатой зоны не выдерживает приходящихся на него сжимающих напряжений, а увеличивать размеры сечения элемента или прочность бетона по каким-либо причинам нельзя.

Арматура, поставленная в сжатую зону бетона, работает вместе с бетоном на сжатие, возникающее при этой схеме работы усилие в сжатой арматуре определяется как Л£=(рис. 7.36). Следует учитывать, что арматура в сжатой зоне не так эффективна, как в растянутой зоне бетона, поэтому сечения получаются менее экономичными по сравнению с сечениями с одиночной арматурой.

Условия равновесия:

1) R_bbx+R_scA^”_s=R_sA_s;

2) M-R_bbx(h₀-0.5x)- R_scA^”_s (h₀-a^’)= 0.

Условия прочности:

1. R_bbx=R_sA_s- R_scA^”_s

2. M =< R_bbx(h₀-0.5x)+R_scA^”_s (h₀-a^’)

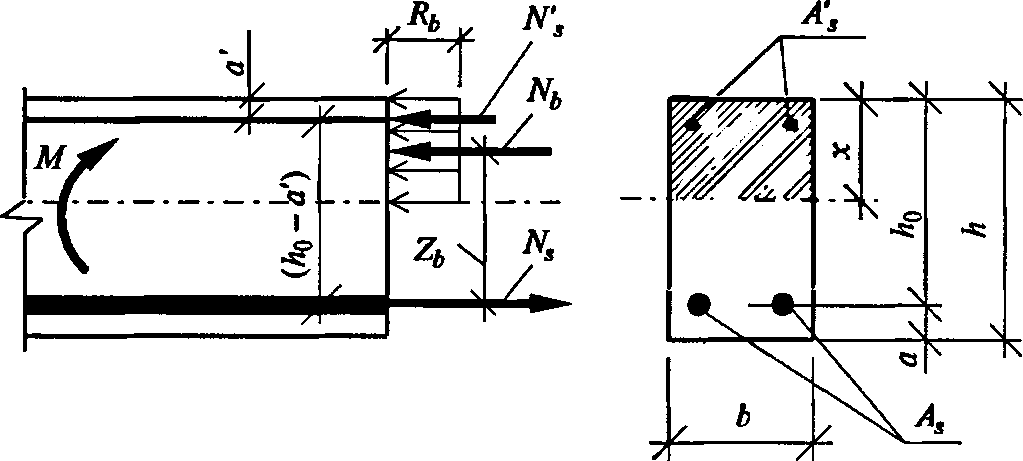

Рис. 7.36. Расчетная схема напряженного состояния поперечного сечения

балки с двойной арматурой

Постановка арматуры в сжатую зону бетона требуется в случае, если х > или > и решено не изменять прочность бетона и размеры сечения элемента.

17. Понятие о предельном проценте армирования.

Указанный предельный процент для каждого объединения, предприятия, организации не может превышать 2 процентов, а в отдельных исключительных случаях - 3 процентов. [1]

Предельный процент армирования с повышением класса арматуры уменьшается. Сечения изгибаемых элементов, имеющие процент армирования, превышающий предельный, называют переармнрованнымн. [2]

Предельный процент армирования изгибаемых элементов с одиночной арматурой ( расположенной только в растянутой зоне) определяют из уравнения равновесия предельных усилий (2.40) при высоте сжатой зоны, равной граничной.
