Способы снижения потерь мощности в эл сетях
Основными способами снижения потерь мощности являются:
Регулирование уровня напряжения сети.
Снижение влияния неоднородности сети
Размыкание замкнутых контуров
Оптимальное распределение реактивной мощности между ее источниками.
1 Регулирование уровня напряжения сети.
Под уровнем напряжения в эл сети понимается некоторое среднее его значение для сети одной ступени напряжения.
Потери обратно пропорциональны напряжению, следовательно увеличивая напряжение мы снижаем потери мощности.
На каждый 1% повышения напряжения потери
снижаются на 2%.
Повышение
уровня напряжения улучшает и другие
показатели работы сети, снижение
на
каждый 1% увеличения напряжения
снижается
на 2%.
Увеличивается генерация зарядной мощности ЛЭП
Увеличивается пропускная способность линии.
Но увеличение уровня напряжения имеет отрицательный эффект.
Увеличиваются потери на коронный разряд в ВЛ.
Увеличение напряжения в пределах одной ступени номинального напряжения, по условиям работы изоляции допускается не более чем на 15% от номинального напряжения.
Вывод: таким образом поддержание рабочего напряжения сети на предельно допустимом высшем уровне рационально с точки зрения снижения потерь мощности и электропропуска.
2 Снижение влияния неоднородности в замкнутых сетях
Однородной называется такая сеть, для всех участков которой выполняется соотношение:
Распределение активных и реактивных мощностей определяется по схеме замещения с r и x называется естественным распределением.
Распределение Р и Q в сети, соответствующей min потерь Р называется экономическим распределением.
Режим при котором выдерживаются технические ограничения, а потери Р в сети min называются экономическим режимом.
Ему соответствует такое распределение Р и Q которое имеет место в схеме замещения только с активными сопротивлениями r.

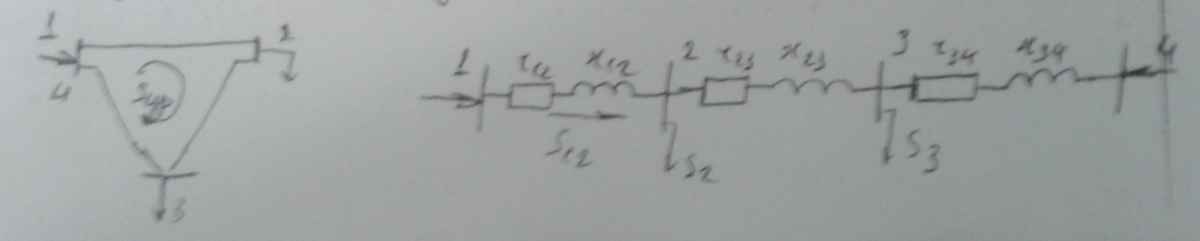

3 Размыкание замкнутых контуров
В однородной сети естественное распределение потоков мощности совпадает с экономическим.
В неоднородной сети естественное и экономическое распределение мощности не совпадает.
Наличие неоднородности
в сети вызывает контурные уравнительные
потоки мощности
Снижение влияния неоднородности можно добиться следующим образом:
Снижение неоднородности параметров сети.
Компенсация контурных уравнительных токов мощности.
1й способ можно реализовать двумя способами:
Влияние на Р проводов (изменяя сечение проводов).
Применением установки продольной компенсации.
2й способ можно реализовать следующим образом:
Издание компенсирующих уравнительных потоков мощности.
Размыканием путей по которому протекают дополнительные уравнительные мощности.
Для создания компенсирующего потока мощности можно выполнить за счет линейных регуляторов или за счет неуравновешенных коэффициентов трансформации.
А размыкание путей для необходимо разорвать замкнутую сеть.
Не требуется капиталовложений, действенный, простой, приемлемый.
Определение точки разрыва происходит по результатам расчетов схемы замещения только с активными сопротивлениями, размыкание производиться в точке потокораздела в сети только с R.
4 Оптимальное распределение q между ее источниками.
Является наименее эффективным потому что:
В режимах максимальных нагрузок отсутствуют резервы Q.
Передача дополнительной Q по сети связана с повышением потерь напряжения.
Передача дополнительной Q приведет к повышению потерь активной мощности.
