Выбор сечения проводов по допустимой потере напряжения в распределительных сетях.
Предыдущие методы используются для выбора сечения питающих сетей (35-220кВ).
Допустимой потерей напряжения называется наибольшая потеря напряжения при которой в результате регулирования напряжения отклонение напряжения на зажимах всех потребителей не выходят за пределы установленные гос стандартом.
Основным условием
выбора сечений является
Допустимые потери напряжения нормативными документами не регламентируются а устанавливаются в каждой энергосистеме свои.
В распред сетях в отличии от питающих имеются особенности:
В распределительных сетях меньше возможности для регулирования напряжения.
Используются провода меньших сечений.
Т.о. для распределительных сетей обеспечить выполнение условия со * можно только соответствующим выбором сечения провода.
Для сети состоящей из нескольких участков нельзя однозначно выбрать сечение используя только одно условие со *. Для однозначного выбора сечения кроме условия со * необходимо использовать дополнительные условия.
Дополнительными условиями являются следующие:
Условие постоянства сечения на всех участках
Условие минимума потерь мощности сети
Условие минимума расхода цветного металла на провода.
Условие
запишем в виде равенства наибольшие
потери представим в виде:
Рассмотрим выбор сечения по допустимой потере напряжения при допустимом условии постоянства сечения на всех участках:
Исходные данные: сопротивление линии, мощности потребителей, общие допустимые потери напряжения.
F=const
Задают значение х0
Рекомендуется для ВЛ = 0,4, КЛ 6,10 кВ = 0,9, КЛ 0,4 кВ = 0,06
Определяем реактивную составляющую.
Определение сечения.
-
удельная проводимость провода
Условие постоянства сечения используется при выборе проводов и кабелей в городских сетях потому что равенство сечения проводов удобно при монтаже сети.
Выбор сечения по допустимой потере напряжения при допустимом условии минимума потерь мощности. Минимум потерь мощности соответствует постоянной плотности тока.
это условие применяется при выборе
сечений в сетях электроснабжений
промышленный предприятий.
Порядок выбора:
2.1)
2.2)
2.3) найденное сечение округлим до стандартных для них выписываются значения r0 и х0, определяем наибольшие потери напряжения и проверяется условие
Рассмотрим выбор сечения по допустимой потере напряжения с доп. Условием минимума расхода металла на провода. Это условие используется в сельских сетях, где нагрузки небольшие, а расстояния большие.
первые 3 пункта повторяются, что и в предыдущем случае в четвертом пункте определяется сечение на последнем участке сети.
3.4)
3.5) расчет сечения на остальных участках.
Затем сечение округляют до стандартных и проверяется условие
Проверка сечения проводов по допустимой потере напряжения
Условия проверки:
Под наибольшей потерей напряжения понимают сумму потери напряжения в линиях сети от источника питания до наиболее удаленного потребителя сети одной ступени номинального напряжения
Между ступенями напряжения установлен Т который имеет средство регулирования напряжения.
Эта проверка должна выполнятся для нормального и послеаварийного режимов.
Нормальный режим
Послеаварийный режим.

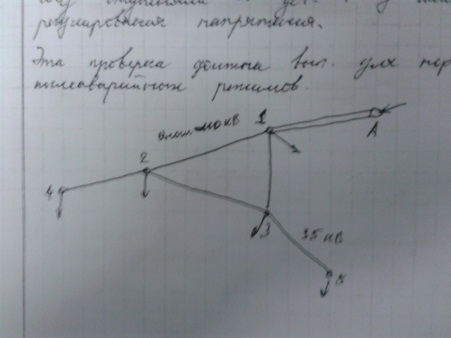

Отключение 1 цепи А-1
Отключение 1-2
Отключение 1-3
