Метод экономической плотности тока

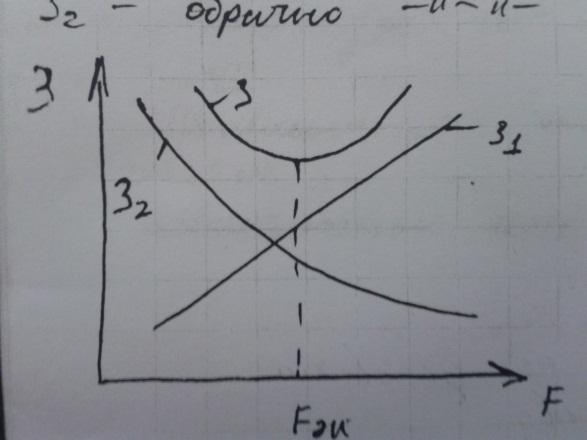

Рассмотрим как зависят от сечения затраты.

- удельные капиталовложения.

Экономическим сечением называется такое которое соответствует минимуму затрат на сооружение и эксплуатацию линии. Чтобы найти экономическое сечение возьмём производную затрат и приравняем ее к нулю.

Экономическое плотностью тока называется такая плотность которая соответствует минимуму затрат на сооружение и эксплуатацию линии.

На практике этими формулами не пользуются, а пользуются таблицами приведенными в ПУЭ. Она зависит от нескольких факторов: материал провода и время использования наибольшей нагрузки.

Порядок выбора сечения этим методом:

1.

2.

3.

4.

5. По допустимой потере напряжения и по условиям коронного разряда, по нагреву.

Условия проверки:

1.

- наибольший ток послеаварийного режима

- допустимый ток (из таблицы).

2. Проверка по допустимой потере напряжения

Убедится в том, что все потребители будут получать качественную эл энергию. Эта проверка существует как для нормального так и для послеаварийного режимов.

3. Необходимо сравнить выбранное сечение с минимально допустимым по условию коронного разряда.

Область применения:

В настоящее время по экономической плотности тока выбирают сечения кабельных линий напряжением до 1 кВ и довздушных линий напряжением 6 – 20 кВ. выбору по экономической плотности не подлежат сети пром предприятий. Отвлетвление к отдельным эл приемникам до 1 кВ. и осветительные сети.

Допущения метода эконом плотности тока.

1. При выборе Jэк предполагалось что капиталовложения в сооружение линии прямо пропорционально F, на само деле это не так.

Линейная зависимость была нарушена при переходе ВЛ на унифицированных опрах.

2. При выводе формул для Jэк и Fэк предполагалось что сечения проводов изменяются не прерывно. Дифференцировать дискретные функции нельзя и нельзя приравнивать их к нулю.

3. Предполагалось что наибольший ток в ЛЭП постоянен, для разных линий наибольший ток разный и поэтому следовало брать производную не только по сечению но и по току.

Все эти допущения и ограничили область применения этого метода.

Выбор сечения воздушных линий по экономическим интервалом

Преимуществом этого метода является отсутствие недостатков метода экономической плотности тока.

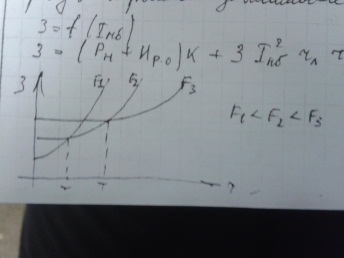

В методе экономических интервалов для различных стандартных сечений проводов строятся зависимости приведенных затрат на линию от наибольшего тока.

Следовательно:

• Если в линии будет больше 0, меньше , то минимум затрат будет обеспечиваться при сечении F₁ следовательно интервал тока от нуля до будет являться экономическим интервалом для сечения F1.

• Если , то минимум затрат при F₂ следовательно интервал от до будет экономическим интервалом для сечения F₂

• Если , то минимум затрат будет при F₃ следовательно интервал от будет экономическим интервалом для сечения F₃

В практических расчетах такие графики не строятся а используются таблицы токовых интервалов которые построены при анализе этих графиков.

Порядок выбора сечения по методу экономических интервалов.

1. Рассчитать потоки мощности по линии.

2. Определяется ток

3. Определяется расчетная токовая нагрузка.

- учитывает изменение тока в линии по годам в эксплуатации. Для ЛЭП 110-220 кВ коэффициент рекомендуется принимать = 1,05

- коэффициент учитывающий величину времени использования наибольшей нагрузки, определяется по таблице.

4. Обращаются к таблицам токовых интервалов и по величине расчетной токовой нагрузке выбирается экономическое сечение.

5. Выбранные сечения подвергаются проверкам: по нагреву послеаварийных режимах, по допустимой потере напряжения.
