19. Схемы канализации

В зависимости от характера сбора и отвода стоков системы канализации классифицируются:

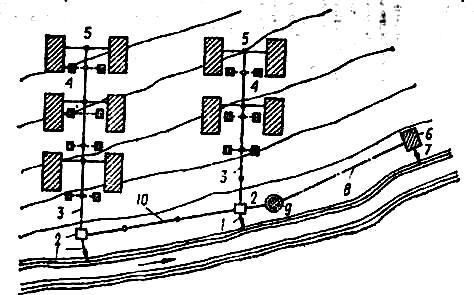

• общесплавная – система, при которой все сточные воды (бытовые, производственные и дождевые) сплавляют­ся по общей сети каналов за пределы террито­рии на очистные сооружения.

1 - ливнеотвод; 2 - ливнеспуск;

3 - магистральный коллек­тор;

4 - дождеприемный колодец;

5 - смотровой колодец;

6 - очистные сооружения;

7 - выпуск очищенных сточных вод;

8 - напорный трубопровод;

9 - насосная станция;

10 - главный коллектор.

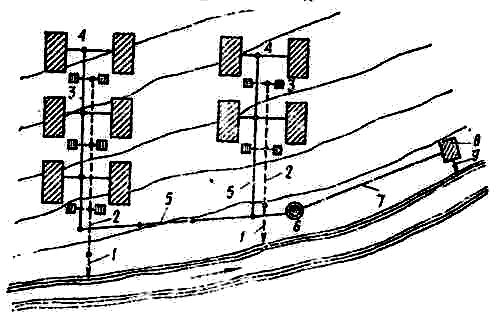

• раздельная - система, при которой дожде­вые и условно чистые производственные воды отводят по одной сети каналов, а бытовые и загрязненные производственные сточные воды — по другой, одной или нескольким сетям.

1 - выпуск дождевых вод;

2 - сеть дождевой канализации:

3 - дождеприемный колодец;

4 - смотровой колодец;

5 - сеть бытовом канализации:

6 - насосная станция;

7 - напорный трубопровод;

8 - очистные сооружения;

9 - выпуск очищенных сточных вод.

• полная раздельная - система, включающая не­сколько совершенно самостоятельных отводящих сетей под стоки разных категорий.

• неполная раздельная - система канализационных сетей, предусмотренная для отвода только загрязненных произ­водственных и бытовых сточных вод; атмосферные воды при этой си­стеме стекают в водоем по кюветам проездов, открытым лот­кам, канавам и т.д.

• полураздельная – система, состоящая из тех же сетей, что и полная раздельная система, и одного главного (перехватывающего) коллектора, отводящего на очи­стные сооружения бытовые, производственные, талые воды, воды от мытья улиц и часть наиболее загрязненных дождевых вод.

1 - ливнеотвод; 2 - водосбросная камера;

3 - сеть технологических и дождевых вод;

4 - дождеприёмный колодец;

5 - смотровой ко­лодец;

6 - сеть технологических и бытовых вод;

7 -насосная станция; 8 - напорный трубопровод; 9 - очистные сооружения;

10 - выпуск очищенных сточных вод;

11 - промышленное предприятие

• комбинированная.

18. Назначение системы канализации

Система водоотведения (канализация) — это комплекс инженерных сооруже­ний и устройств, предназначенных для сбора, удаления, очист­ки и сброса сточных вод в водоемы.

Сточные воды (стоки) – отработанные и атмосферные воды, самотеком поступающие с производственных объектов к очистным сооружениям.

Классификация систем водоотведения по назначению:

• Внутренняя система водоотведения служит для приема сточных вод в местах их образования и для отведения за пределы здания в наружную кана­лизационную сеть.

• Наружная система водоотведения предназначена для транс­портирования сточных вод за пределы про­мышленных предприятий на очистные сооружения, которые служат для обезвреживания сточных вод и выпуска очищенных вод в водоем.

20. Система канализации на объектах нпс

На насосных станциях обычно предусматриваются следующие системы водоотведения:

• производственно-дождевая – сюда сбрасываются нефтесодержащие производственные и дождевые воды, сточные воды, об­разовавшиеся при тушении пожара. На площадках промежуточных нефтеперекачивающих стан­ций, не имеющих резервуарных парков, нефтесодержащие стоки сбрасывают в ре­зервуары для сброса технологических утечек при насосных цехах.

• бытовая устраивается при количестве персонала более 25 человек, если меньше, то организуется вывоз бытовых стоков.

• специальная (спецканализация) предназначена для от­вода сточных вод, загрязненных этилированными бензинами (тетраэтилсвинцом).
