1.3. Акустооптические корреляторы с временным интегрированием (аокви)
В акустооптических корреляторах с временным интегрированием (АОКВИ) корреляционный интеграл формируется непосредственно во времени, что физически выполняется путем накопления электрического заряда на емкостях, соединенных с фоточувствительными p-n переходами в интегральном исполнении. Из таких элементарных ячеек строятся структуры приборов с зарядовой связью (ПЗС), образующие ФП линейного или матричного типов, на которые проецируется световое распределение, модулированное подлежащими корреляции электрическими сигналами. Накопленные в элементах линейки или матрицы ПЗС заряды считываются с помощью электронной схемы управления и преобразуются во временной электрический сигнал. При этом время накопления определяется электрофизическими свойствами твердотельных компонентов микроэлектроники и в настоящее время достигает десятков и более миллисекунд. АОКВИ реализуют два основных алгоритма получения корреляционного интеграла: прямой и косвенный.
1.3.1. Видеочастотный аокви
Прямой алгоритм. Этот алгоритм предусматривает формирование корреляционного интеграла согласно его определению, для чего интенсивность света последовательно модулируется коррелируемыми сигналами, а результирующее световое поле проектируется на ФП в виде линейки ПЗС, который выполняет операцию временного интегрирования. На рис.1.18 показана схема АОКВИ этого типа.

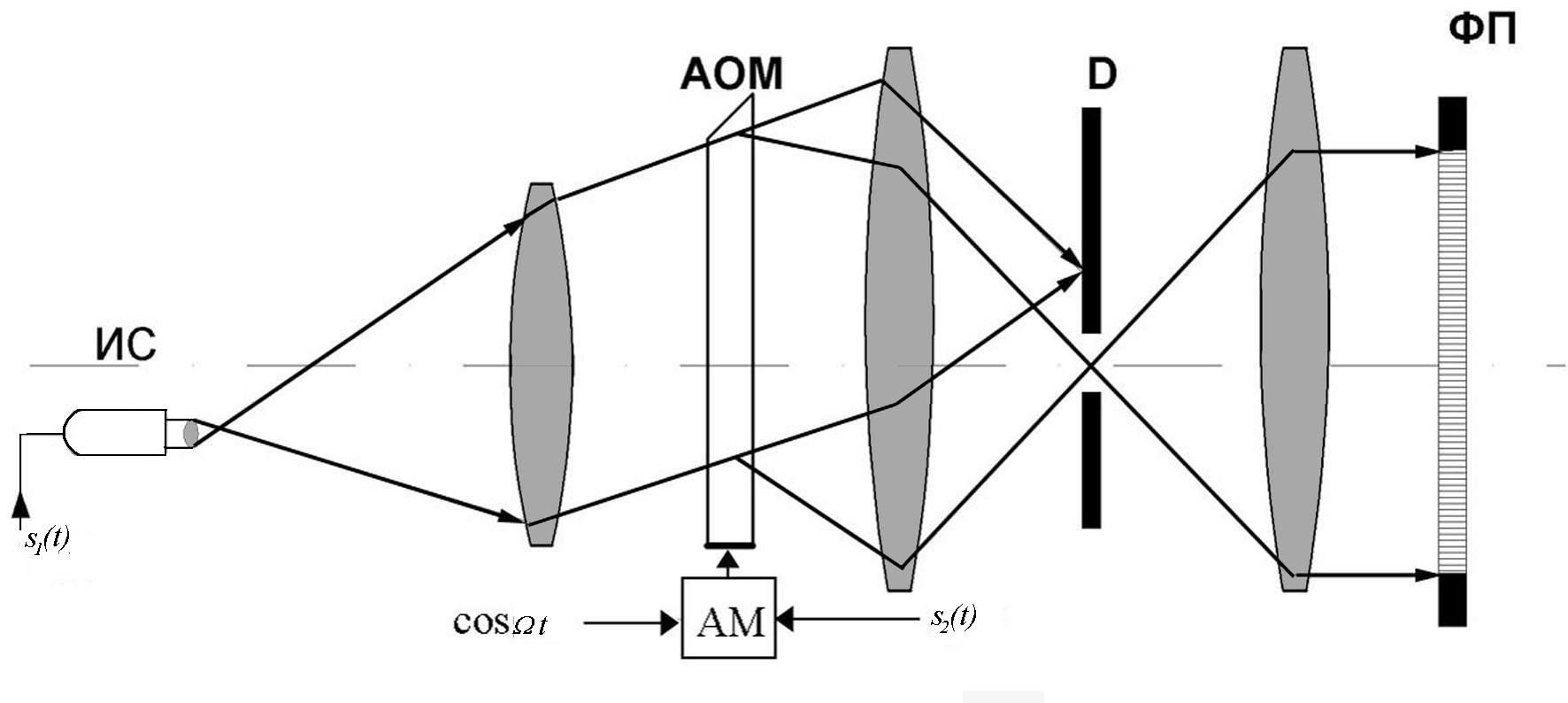

Рис. 1.18. Акустооптический коррелятор с временным интегрированием
на основе линейной модуляции интенсивности света
Интенсивность излучения квазиточечного (например, полупроводникового инжекционного лазера) модулируется сигналом в сумме с постоянным смещением, так что интенсивность коллимированного светового пучка, падающего на АОМ, есть
.
АОМ работает в режиме дифракции Брэгга на линейном участке модуляционной характеристики (см. рис. 3.6), поэтому интенсивность дифрагировавшего на нем света пропорциональна амплитуде несущего колебания
.
Наконец, интенсивность дифрагировавшего света, падающего на ФП, пропорциональна произведению
,
и после накопления во времени на точечном ФП получается пространственное распределение заряда
.
В этом распределении имеется составляющая, пропорциональная интегралу
,
т.е. ВКФ, которая расположена на пьедестале. Из принципа работы данного АОКВИ следует, что он эффективен только при обработке видеосигналов, поэтому его уместно называть видеочастотным АОКВИ с линейной модуляцией интенсивности света. Поскольку, как и всякий коррелятор, АОКВИ не инвариантен к моменту прихода входного сигнала, важной его характеристикой является интервал допустимой относительной задержки коррелируемых радиосигналов. В рассматриваемой схеме АОКВИ этот интервал равен временной апертуре АОМ. На рис.1.19 приведена схема видеочастотного АОКВИ с линейной модуляцией интенсивности света, построенная на двух АОМ.
Рис.1.19. Модифицированная схема АОКВИ с линейной модуляцией
интенсивности света
В
этой схеме оба АОМ со встречно направленными
акустическими пучками возбуждаются
через амплитудные модуляторы сигналами
и
и работают в режиме дифракции Брэгга
на линейном участке модуляционной
характеристики. За счет надлежащей
ориентации звукопроводов относительно
друг друга и падающего на них светового
потока осуществляется последовательная
дифракция согласно схеме рис.3.9б. По
причине встречного распространения
акустических пучков в этой схеме АОКВИ
вдвое по сравнению с предыдущей схемой
увеличивается интервал допустимых
относительных задержек во времени
сигналов
и
.
В данной схеме АОК он равен удвоенной
временной апертуре АОМ.
Косвенный алгоритм формирования корреляционного интеграла заключается в следующем. На поверхность ФП проектируется сумма световых полей модулированных коррелируемыми сигналами. Интенсивность суммарного поля будет содержать составляющую пропорциональную произведению сигналов, которая при интегрировании по времени формирует ВКФ.
