2.4. Двухмерный аос с пространственным и временным интегрированием (аоспви).
Двухмерный АОС с пространственно-временным интегрированием (АОСПВИ) сочетает достоинства одномерных АОС с пространственным интегрированием и АОСВИ, позволяя получить полосу анализируемых частот, равную полосе пропускания АОМ, и разрешение по частоте, определяемое временной апертурой АОМ и числом фоточувствительных элементов в строке фотоприемника.
Структурная схема двухмерного АОСПВИ изображена на рис. 4.8
Коллимированный пучок света фокусируется цилиндрической линзой 1 на апертурах АОМ 2, 3, которые возбуждаются первым опорным ЛЧМ сигналом
. (2.23)
Сферическая линза 4 фокусирует на апертуре АОМ 5 +1-й дифракционный порядок после АОМ 3, а на апертуре АОМ 6 +1-й порядок после АОМ 2. АОМ 5 возбуждается вторым опорным ЛЧМ сигналом u3(t). Этот сигнал периодический с периодом 2L/V
, (2.24)
где N1= T/(2L/V); T – длительность анализируемой выборки сигнала (время накопления фотоприемника); 2, 2 – начальные частота и скорость изменения частоты ЛЧМ сигнала.
Анализируемый сигнал u4(t) поступает на АОМ 6. После АОМ 5 и АОМ 6 в плоскость регистрации пропускаются +1-е дифракционные порядки, которые фокусируются линзой 7 на апертуре двухмерного фотоприемника с накоплением. В качестве фотоприемника может быть использована, например, матрица ПЗС. Плоскость регистрации является плоскостью изображения для АОМ 2, 3 и плоскостью пространственных частот для АОМ 5, 6.
Результирующая амплитуда светового поля в плоскости фотоприемника имеет вид
, (2.25)
где
– световые поля в первых дифракционных
порядках в плоскости фотоприемника для
АОМ 2, 3, 5, 6.
Поле
по
структуре представляет собой набор
световых полос, ориентированных вдоль
координаты х, с распределением
амплитуды поля по координате
в виде функции sinc(*). Частота света
от строки к строке изме- няется дискретно
с интервалом V/2L, соответствующим
разрешению по частоте анализатора
спектра с пространственным интегрированием.
Световое распределение с такими
параметрами играет в устройстве роль
оптического гетеродина, осуществляющего
перенос частоты в полосу (0
... 1/(2L/V)),
в которой производит анализ спектра
одномерный АОСВИ.
В результате накопления на фотоприемнике образуется распределение заряда
, (2.26)
где A – постоянная.

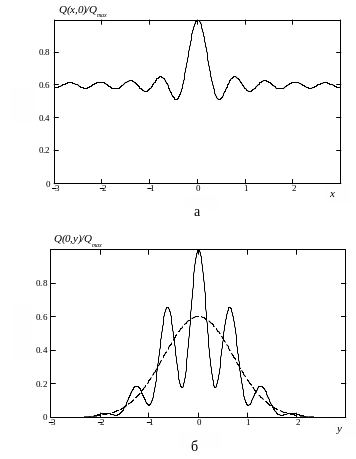

Рис. 2.8.
Распределение заряда на ФПУ в направлении
оси X (а) и Y
(б) в конце цикла накопления
Рассмотрим составляющую заряда QS:
(2.27)
где j – номер
строки в выходном распределении заряда;
–
преобразование Фурье анализируемого сигнала.
На рис. 2.10 представлена структура распределения заряда на ФП (а) и зависимости нормированной величины заряда в направлении осей y (б) и x (в). Распределение заряда QS(x, ) имеет форму растра, т. е. системы строк, ориентированных вдоль оси x. По структуре распределение заряда представляет собой пространственное несущее колебание в направлении оси x, промодулированное по амплитуде амплитудным, а по фазе фазовым спектрами сигнала u4(t). Координаты х и можно рассматривать как направления точного и грубого отсчетов частоты соответственно. Вдоль оси – направления грубого отсчета частоты – анализ выполняет АОС с пространственным интегрированием (АОМ 6 и линза 7), а вдоль оси х – направления точного отсчета частоты – АОСВИ на основе АОМ 2, 3.
Найдем отклик анализатора спектра на гармоническое воздействие. Подставив u4(t)=cos0t в (4.11), получим:
(2.28)
где Q1 – постоянная. Вторая функция sing описывает отклик АОС с пространственным интегрированием, третья функция sing – отклик АОС с временным интегрированием.
Анализируя функции sinс, описывающие отклики анализатора спектра с пространственным интегрированием и с временным интегрированием легко получить формулы для разрешения по частоте по координатам x и :
(2.29)
Полоса анализа АОС определяется полосой пропускания АОМ 5, 6: fAfAOM5,6.
Число элементов разрешения по частоте АОСПВИ:
(2.30)
имеет величину
порядка
,
что существенно превосходит соответствующий
параметр для одномерных АОС.
Кроме основных видов АОС, рассмотренных выше, известны и другие, которые по своим параметрам занимают промежуточное положение. В целом АОС в настоящее время образуют обширное семейство устройств с богатыми функциональными возможностями.

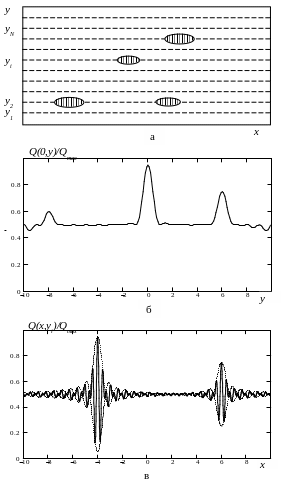

Р
ис.
2.10. Структура распределения заряда на
ФП (а), зависимость нормированной величины
заряда в направлении оси y
(б) и распределение заряда вдоль одной
из строк растра (в).
