5.1 Параметри дахів ______

Інструмент Дах дозволяє створювати різними способами одно-і багатоскатні дахи. Параметри створюваних дахів встановлюються в діалоговому вікні Параметри дахів за замовчуванням, відкривається подвійним клацанням миші на кнопці інструменту Дах в Панелі інструментів. Це діалогове вікно має три закладки. Як і для стін, перша закладка Форма і розташування (рис. 1) керує налаштуванням основних геометричних параметрів. Закладка Подання на плані і розрізі управляє поданням покрівель на планах та розрізах, закладка Модель (рис. 2) - об'ємним поданням покрівель, закладка Кошторис і виносний напис - поданням покрівель в кошторисах проекту.

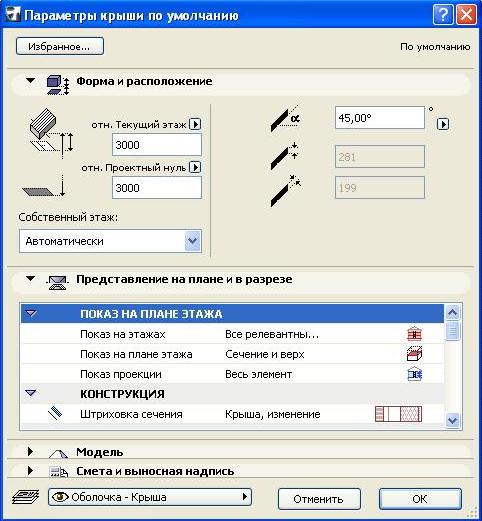

Рисунок 1 - Параметри подання дахів на планах та розрізах

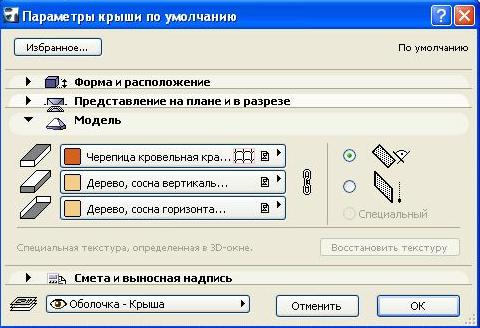

Рисунок 2 - Параметри об'ємного уявлення дахів

Деякі параметри доступні також через інформаційне табло (рис.3) при вибраному інструменті Побудови дахів в панелі інструментів.

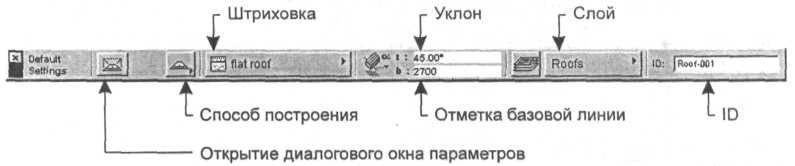

Рисунок 3 - Параметри дахів, доступні через інформаційне табло

5.2. Способи побудови дахів

Спосіб побудови дахів вибирається за допомогою кнопки Геометричні варіанти ІНФОРМАЦІЙНОГО ТАБЛО, при натисканні на яку відкривається меню вибору методу побудови даху (рис.4), в цьому меню можна вибрати один із таких способів:

  - Багатокутний скат даху;

   - Прямокутний скат;

   - Повернений прямокутний скат;

   - Багатоскатний дах;

   - Купол;

   - Склепінчастий дах.

Рисунок 4 - Методи побудови дахів

Всі способи побудови дахів можна умовно поділити на дві категорії. Перші три способи можна відносяться до способів створення простих дахів, так як з їх допомогою створюються окремі скати. Решта способи відносяться до способів створення комплексних дахів, так як вони дозволяють створювати складні багатоскатний даху.

5.3. Побудова простих дахів

Побудова простих дахів проводиться таким чином:

1. Вибирається інструмент Побудови дахів в панелі інструментів.

2. Вибирається один з геометричних варіантів побудови простих дахів.

3. Двома клацаннями миші будується базова лінія даху (рис. 9.5, а).

4. Клацанням миші вказується напрям підйому ската (рис. 9.5, 6).

5. Відповідно до вибраного геометричним варіантом побудови будується на плані багатокутник ската даху (рис. 9.5, в, г).

Рисунок 5 - Побудова простих дахів

Базова лінія даху - умовна горизонтальна лінія, що лежить на нижній поверхні ската даху і не виводиться на друк. Ухил даху відраховується від базової лінії в перпендикулярному до неї напрямі.

5.4. Побудова багатоскатних (комплексних) дахів

Даний спосіб побудови комплексних дахів дозволяє будувати багатоскатний багаторівневі дахи з рівним ухилом всіх скатів, що базуються на багатокутної замкнутому контурі. Побудова багатоскатних дахів виконується в наступній послідовності:

1. Вибирається інструмент Побудови дахів в панелі інструментів.

2. Вибирається геометричний варіант побудови багатоскатних дахів.

3. За допомогою миші будується багатокутник контуру даху (або вказується за допомогою інструменту Чарівна паличка існуючий замкнутий контур на плані поверху).

4. У діалоговому вікні Параметри скатної ярусної даху (рис. 6) встановлюються параметри створюваної даху.

5. Після завдання параметрів багатоскатного даху потрібно клацнути на кнопці ОК, і ArchiCAD побудує дах із заданими параметрами.

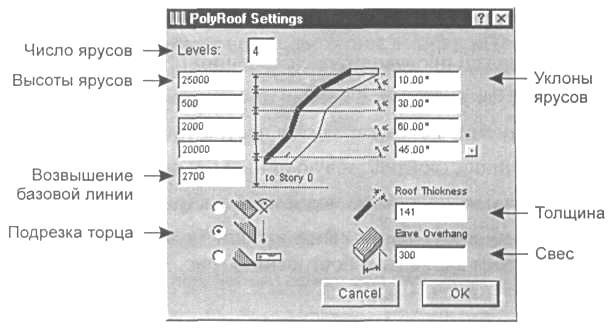

Рисунок 6 - Параметри багатоскатних дахів
