Методы построения и редактирования элементов проекта
2.1. Методы построения элементов
2.1.1. Построение при помощи мыши
Основным инструментом, используемым при построении элементов проекта, является мышь. С помощью мыши на экране указываются точки, определяющие размеры и местоположение создаваемых элементов, задаются линейные и угловые величины при их редактировании.
Координаты
курсора при построении и редактировании
отображаются на координатном табло.
Отображаемые на координатном табло
координаты могут быть как абсолютными
(определяемыми относительно начала
координат), так и относительными
(определяемыми относительно временного
начала координат, возникающего при
создании и редактировании элементов).
Для переключения между абсолютными и
относительными координатами служат
две кнопки
на координатном табло, одна из которых
относится к декартовым координатам, а
другая - к полярным. Когда кнопка нажата,
координатное табло показывает
относительные координаты, а когда отжата
- абсолютные координаты.
2.1.2. Специальные точки привязки
Специальные точки привязки - это временные узловые точки, возникающие на ребрах конструктивных и чертежных элементов при подведении к ним курсора. К этим узловым точкам можно привязываться, как к обычным узловым точкам при создании и редактировании элементов.

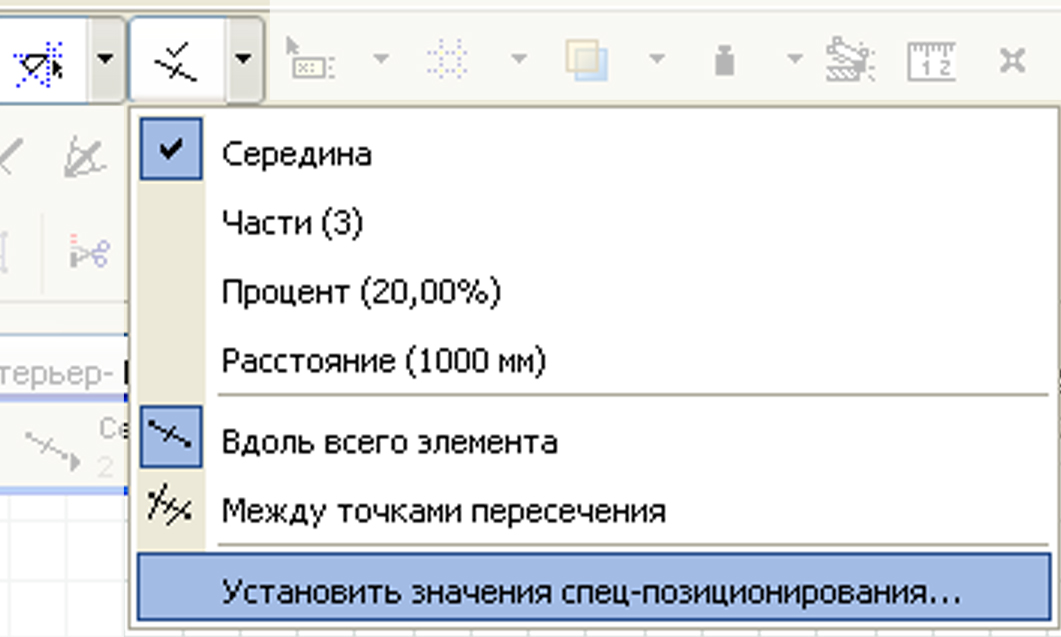

Для включения режима создания специальных точек привязки служит кнопка СПЕЦИАЛЬНЫЕ ТОЧКИ ПОЗИЦИОНИРОВАНИЯ в панели инструментов Стандарт.

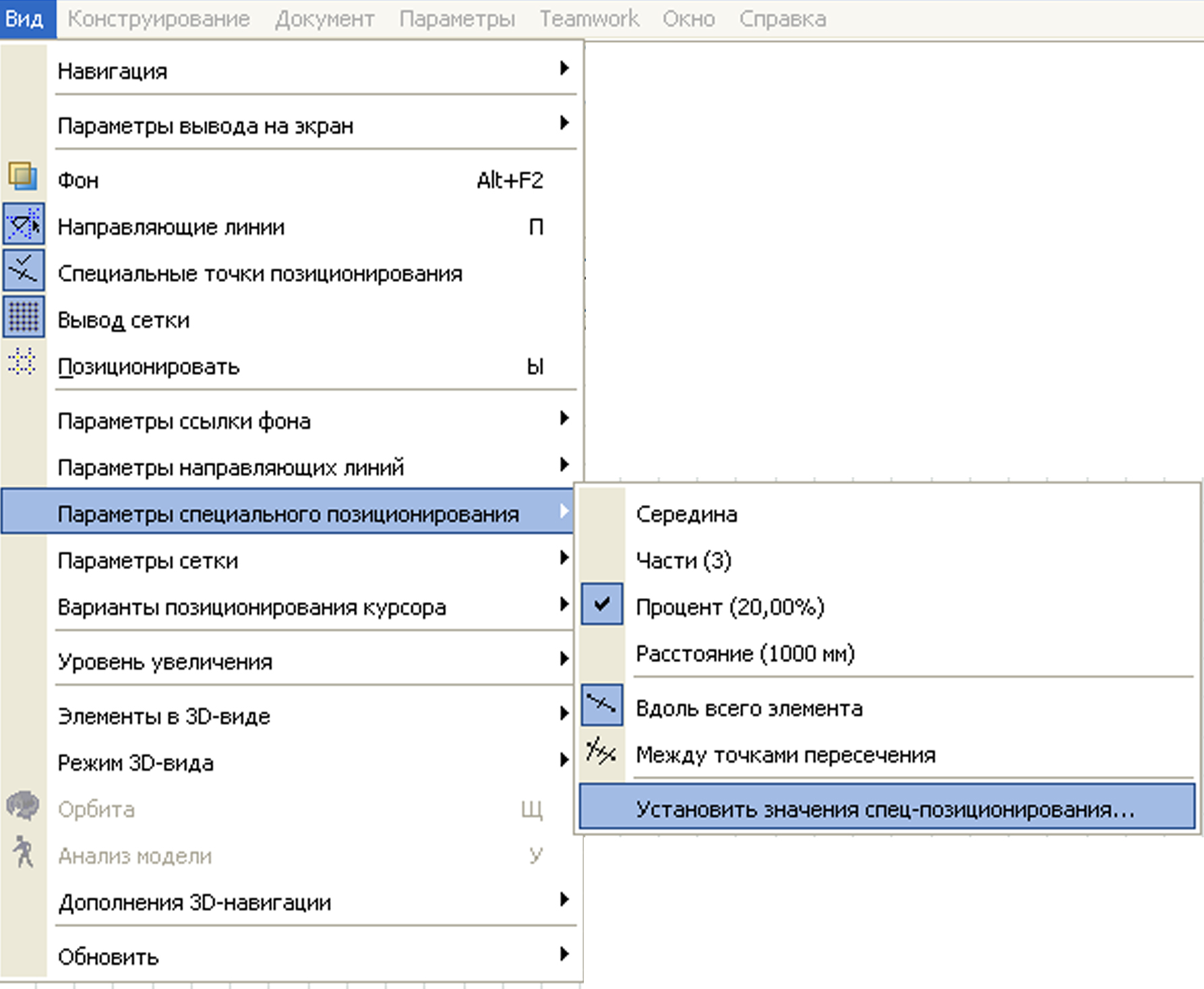

Или путем выбора команды в меню ВИД\ПАРАМЕТРЫ СПЕЦИАЛЬНОГО ПОЗИЦИОНИРОВАНИЯ…

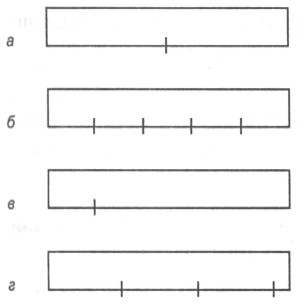

Существуют четыре варианта специальных точек привязки:
1
. Середина
- ребро или его фрагмент делится на две
равные части.
2. Части - ребро или его фрагмент делится на заданное число равных частей.
3. Процент - ребро или его фрагмент делится в заданном процентном соотношении.
4. Расстояние - ребро или его фрагмент делится на отрезки заданной длины, начиная от ближайшей крайней точки.
При включенном положении кнопки возможны 2 варианта позиционирования:
-

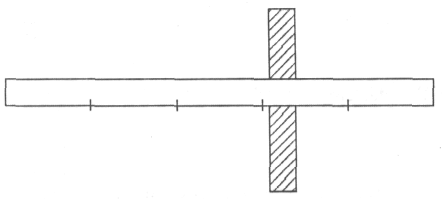

специальные точки привязки размещаются
вдоль целого ребра элемента;
-

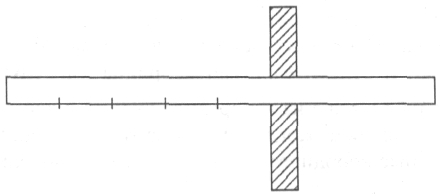

специальные точки привязки размещаются
вдоль фрагмента ребра, образованного
пересечениями с другими ребрами.
2.1.3. Позиционирование курсора

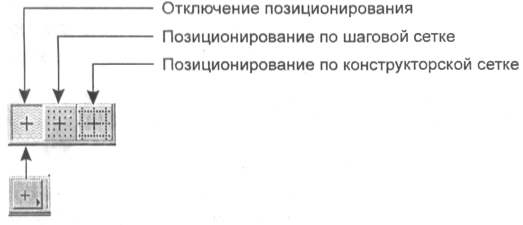

Для обеспечения точности построений в ArchiCAD предусмотрен режим позиционирования курсора, при включении которого курсор может перемещаться только с определенным шагом. Позиционирование курсора осуществляется по одной из координатных сеток - конструкторской или шаговой. Переключение режимов позиционирования производится при помощи соответствующих кнопок на координатном табло. Кроме того, включение и выключение режима позиционирования могут осуществляться при помощи команды ВИД\ВАРИАНТЫ ПОЗИЦИОНИРОВАНИЯ КУРСОРА, или командой ПОЗИЦИОНИРОВАНИЕ КУРСОРА на панели инструментов Координаты.
2.1.4. Фиксация перемещения мыши
Перемещение мыши может быть ограничено определенным углом нажатием клавиши <Shift>. Настройка углов, ограничивающих перемещение мыши, осуществляется в закладке Mouse Constraints & Methods (Фиксация мышки и методы) диалогового окна Preferences (Рабочая среда), открываемого выполнением команды Options (Параметры) —> References (Рабочая среда) —> Mouse Constraints & Methods (Фиксация мышки и методы). Перемещение мыши ограничивается следующими способами:
по горизонтали/вертикали;
по горизонтали/вертикали относительно наклонной координатной сетки;
под постоянным углом относительно прямой и наклонной сеток;
под специальным углом относительно горизонтали.
Применение того или иного способа фиксации устанавливается при помощи флажков, а углы задаются в соответствующих текстовых полях.
