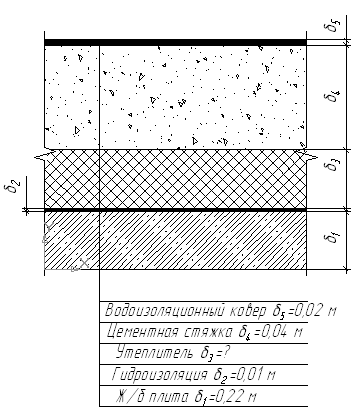

3.2 Расчет коэффициента теплопередачи бесчердачного перекрытия

Исходные данные:

₁=0,22 м; ₂=0,01 м

₄=0,04 м; ₅=0,25 м

₃=?

t_в=18 ^оС таблица 1 [1]

t_н=-34 ^оС таблица 1 [1]

t_о.п.=-5,6 ^оС таблица 1 [1]

z=222 дня таблица 1 [1]

_в=8,7 Вт/(м^{2 о}С) таблица 4 [3]

_н=23 Вт/(м^{2 о}С) таблица 6 [3]

₁=1,92 Вт/(м ^оС) приложение 3 [3]

₂=0,17 Вт/(м ^оС) приложение 3 [3]

₃=0,076 Вт/(м ^оС) приложение 3 [3]

3.2.1 Градусо-сутки отопительного периода:

ГСОП=(t_в-t_о.п.)*z

ГСОП=(18-(-5,6))*222=5239

3.2.2 Значение R_о^тр

по таблице 1 ^б [3]

R_о^тр=5,2 (м ^{2 о}С)/Вт с интерполяцией

R_о^тр=5,2*5239/6000=4,5 (м ^{2 о}С)/Вт

3.2.3 Требуемое термическое по формуле:

R_о^тр=(t_в-t_н)/(_в*Δt_н)*n

R_о^тр=(18+34)/(8,7*3)*1=1,99 (м ^{2 о}С)/Вт

3.2.4 В расчет принимаем значение:

R_о^тр=4,5 (м ^{2 о}С)/Вт

Приравнивается

R_о= R_о^тр= =4,5 (м ^{2 о}С)/В

₄=0,76 Вт/(м ^оС) приложение 3 [3]

Δt_н=3^оС приложение 2 [3]

n=1 таблица 3 [3]

3.2.5 Толщина утеплителя стены из формулы:

R_о^тр=(1/_в+₁ /₁+₂/₂+₃/₃+₄/₄+1/_н), отсюда

₃=₃*(R_о^тр-1/_в-₁ /₁-₂/₂-₄/₄-1/_н)

₃=0,076*(4,5-1/8,7-1/23-0,22/1,92-0,01/0,17-0,04/0,76)=0,31 м

3.2.6 Коэффициент теплопередачи ограждения находится по формуле:

К=1/R_о^тр

К=1/4,5=0,22 Вт/(м^{2 о}С)

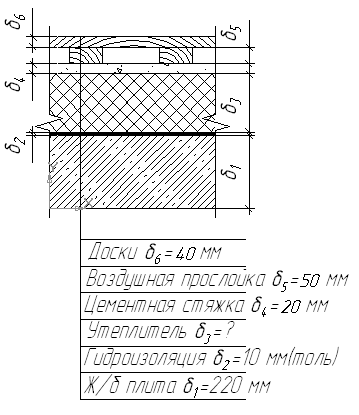

3.3 Расчет коэффициента теплопередачи пола над подвалом

Исходные данные:

₁=0,22 м; ₂=0,01 м

₄=0,02 м; ₆=0,04 м;

₃=?

t_в=18 ^оС

t_н=-34 ^оС таблица 1 [1]

t_о.п.=-5,6 ^оС таблица 1 [1]

z=222 дня таблица 1 [1]

_в=8,7 Вт/(м^{2 о}С) таблица 4 [3]

_н=12 Вт/(м^{2 о}С) таблица 6 [3]

₁=1,92 Вт/(м ^оС) приложение 3 [3]

₂=0,17 Вт/(м ^оС) приложение 3 [3]

₃=0,076 Вт/(м ^оС) приложение 3 [3]

₄=0,76 Вт/(м ^оС) приложение 3 [3]

₆=0,14 Вт/(м ^оС) приложение 3 [3]

R_в.пр.=0,17 (м ^{2 о}С)/Вт приложение 4 [3]

Δt_н=2 ^оС приложение 2 [3]

n=1 таблица 3 [3]

3.3.1 Градусо-сутки отопительного периода:

ГСОП=(t_в-t_о.п.)*z

ГСОП=(18-(-5,6))*222=5239

3.3.2 R_о^трпо таблице 1 ^б[3]

R_о^тр=4,6 Вт/м²с⁰ с интерполяцией

R_о^тр=4,6*5239/6000=4,01 Вт/(м^{2 о}С)

3.3.3 Требуемое термическое сопротивление:

R_о^тр= (t_в-t_н)n/Δt_н *_в

R_о^тр=(18-(-34))*1/2*8,7=2,9 Вт/(м ^{2 о}С)

3.3.4 В расчет принимаем значение:

R_о^тр=4,01 Вт/(м ^{2 о}С)

Приравниваем:

R_о^тр=R_о=4,01 Вт/(м ^{2 о}С)

3.3.5 Толщина утеплителя стены из формулы:

R_о^тр=(1/_в+₁ /₁+₂/₂+ +₃/₃+₄/₄+R_в.пр.+₆/₆+ 1/_н), отсюда

₃=₃*(R_о^тр-1/_в-₁ /₁-

-₂/₂-₄/₄- R_в.пр-₆/₆-1/_н)

₃=0,076*(4,01-1/8,7-1/12-0,22/1,92—

-0,01/0,17- 0,17-0,02/0,76- 0,04/0,14)=

=0,25 м

3.3.6 Коэффициент теплопередачи ограждения:

К=1/R_о^тр

К=1/4,01=0,25 Вт/(м^{2 о}С)

3.4 Расчет коэффициента окон и наружных дверей

3.4.1 Коэффициент теплопередачи окон: К_ок= 1/R₀ ,Вт/м²˚С (3.5)

где R₀- приведенное сопротивление теплопередачи по приложению 6[3]. В случае окна с двойным остеклением в деревянных спаренных переплетах

R₀^ст=0,4 м²˚С/Вт К_ок= 1/R₀ =1/0,4=2,5 Вт/м²˚С

3.4.2 Коэффициент теплопередачи наружных дверей:

К_дв = 1/R₀+ ∆К, Вт/м²˚С (3.6)

где R₀- приведенное сопротивление теплопередачи для дверей;

R₀ =0,5 м²˚С/Вт

∆К- добавка на инфильтрацию через ворота или двери по приложению 9[1].

Если в проекте рассчитывается здание с наружными двойными дверями с тамбуром между ними: ∆К=0,27 Н Вт;

Если в проекте рассчитывается здание с наружными тройными дверями с двумя тамбуром между ними: ∆К=0,22 Н Вт;

Если в проекте рассчитывается здание с наружными двойными дверями без тамбура между ними: ∆К=0,34 Н Вт;

Если в проекте рассчитывается здание с наружными одинарными дверями ними: ∆К=0,42Н Вт;

Пример: Если в проекте рассчитывается 5 этажное здание с наружными двойными дверями с тамбуром между ними: ∆К=0,27 Н Вт;

∆К=0,27 Н=0,27*15,09=3,32 Вт/м²˚С

где Н- высота здания. Н=h_эт*n+δ_под+δ_ут=5*2,8*0,58+0,51=15,09 м

где δ_под –толщина перекрытия подвала, м

δ_ут -толщина утеплителя верхнего этажа

4 Расчет теплопотерь через строительные конструкции

Расчет теплопотерь ведется через строительные конструкции для каждого помещения.

Общие теплопотери помещения через строительные конструкции:

∑Q_общ =Q_осн (1+β)+ Q_инф ,Вт (4.1)

где Q_осн – основные теплопотери, учитывающие только размеры помещения

∑Q_осн=КА(t_в-t_н)n,Вт (4.2)

где К- коэффициент теплопередачи ограждения, Вт/м²˚С

А-площадь ограждения,м²

t_в–температура внутреннего воздуха в помещении по

таблице 1[1]

t_н–температура наиболее холодной пятидневки по

приложению 1[1];

n- коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху по таблице 3[1];

β- добавочные потери в долях от основных:

- на ориентацию:

С

СЗ β=0,1 СВ

β=0,1 β=0,1

З В

β=0,05 β=0,1

ЮЗ Ю ЮВ

β =0,05 β=0 β=0,05

- на угловое помещение:

β₂=0,05

- на ветер:

β₃=0,05, если скорость ветра в данном населенном пункте до

6 м/с. β₃=0,1, если скорость ветра превышает 6 м/с.

Q_инф- теплопотери на нагревание инфильтрующегося наружного воздуха в помещении через окна, двери, ворота.

Q_инф=0,28С_нql(t_в-t_н)К_инф, КДж/ч (4.3)

где С_в- удельная массовая теплоемкость воздуха

С_в=1,07КДж/кг˚С;

q-количество инфильтрующегося воздуха через 1м ширины проема в течении одного часа:

q=8,75 кг/м*ч длянаружных окон,

q=35 кг/м*ч для наружных дверей и ворот;

l- длина проема, м

t_в –внутренняя температура воздуха в помещении;

t_н- температура наиболее холодной пятидневки;

К_инф- коэффициент инфильтрации

К_инф=0,9.

Правила определения размеров при подсчете площадей

При подсчете площадей стен, размеры наружной стены берутся:

-от наружного угла наружной стены до оси внутренней стены, если комната угловая;

-между осями внутренних стен, если комната не угловая.

Размеры стен по высоте:

-высота первого этажа берется от потолка подвала до отметки чистого пола второго этажа;

-высота промежуточных этажей берется между отметками чистых полов;

-высота верхнего этажа берется от отметки чистого пола верхнего этажа до верха утеплителя.

Площади пола и потолка одинаковы и их размеры берутся:

-от внутренней поверхности наружной стены до оси внутренней стены, если комната угловая;

-между осями внутренних стен, если комната не угловая.

Размеры окон берутся по наименьшим размерам проема.

Результаты расчетов сводятся в таблицу 4.1-расчет теплопотерь.

Таблица 4.1 Расчет теплопотерь

№. п/п	Назн. tв	Ограждение							Qосн Вт	Qинф Вт	Добавки в долях				Qоб Вт	∑Q Вт
		Назва- ние	Ориен.	Размеры м	А,м2	К, Вт/м	tв-tн	n			Ве- тер	Орие.	Угл	1+β
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
