1. Пустотной плиты перекрытия.

2. Колонны 1-го этажа.

3. Фундамента под колонну.

I. Расчёт пустотной плиты перекрытия.

Размеры плиты марки ПК26.12 2650х1190х220мм.

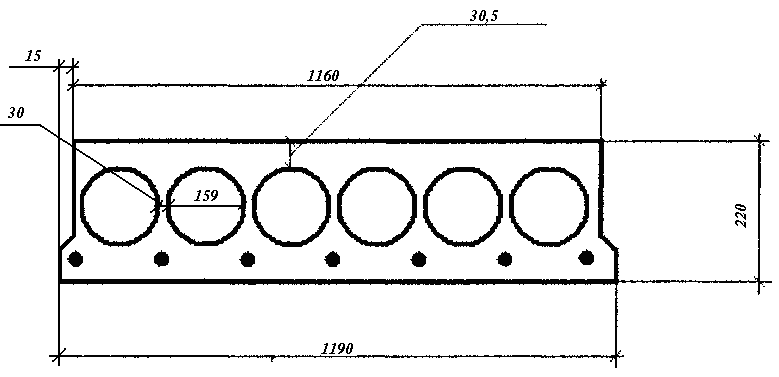

Сечение плиты

Принимаем 6отверстий.

I.1.Расчёт плиты по нормальному сечению.

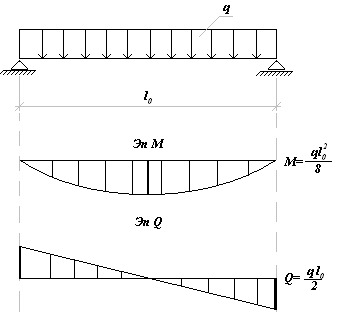

I.1.1 Расчётная схема

За расчётную схему плиты принимаем схему свободно лежащей конструкции на двух опорах с равномерно распределённой нагрузкой.

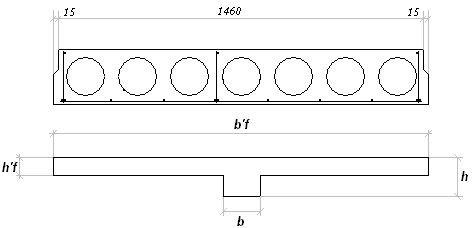

Сечение плиты с отверстиями приводим к тавровому сечению

h = 220 мм

h’f = 220-159/2 =30,5 мм= 3,05см

b = в – 159 x 6 =1160-159*6= 206мм

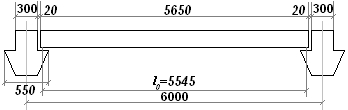

Определим расчётный пролёт плиты,

для этого необходимо рассмотреть схему опирания плиты на ригели.

За расчетный пролет принимаем расстояние между серединами опорных площадок

I.1.2 Сбор нагрузки на плиту.

Принимаем для расчета пол из керамической плитки.

Таблица №1

Сбор нагрузки на 1м² перекрытия

Вид нагрузки	Нормативная нагрузка Н/м2 qн	Коэффициент надежности по нагрузке f	Расчетная нагрузка Н/м2 q
Постоянная: - линолеум толщ. 2,5см	300	1,1	330
- цементно-песчанная стяжка толщ. 2см Шлакобетонные плиты толщ.6см	400 960	1,2 1,2	480 1152
ж/б плита пустотная 22см.	3000	1,1	3300
Итого постоянная	gn=4600	-	g=5262
Временная: - кулинарное училище СНиП 2.01.07-85 « нагрузки и воздействия»	2000	1,3	2600
Полная нагрузка	n=6600	-	=7862

Определим нагрузку на 1 погонный метр плиты.

I.1.3 Статический расчет. Определение м и q.

I.1.4 Определение расчетного коэффициента а0.

Для определения расчетного коэффициента А₀ необходимо выяснить расчетный случай таврового сечения.

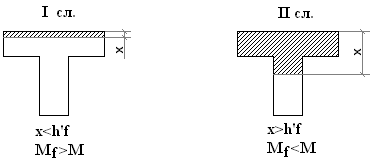

Встречается два случая расчета

Определим момент воспринимаемый полкой.

Сравним

М_f>M

52,63кHм >7,37 кHм, т.е. имеем первый случай расчета.

Определим А₀ для первого случая.

В первом случае сечение условно дополняем до прямоугольника и рассчитываем как прямоугольное сечение с шириной b’f.

I.1.5 Определение расчетных коэффициентов

=0,02

=0,99

I.1.6 Определение А_s для первого случая

А II R_s=280МПа

Принимаем 7 стержней 6 класса А Ш с А_s=1,98см²

Определим х (высоту сжатой зоны)

x=h₀=0,0219=0,38см

Сравним х и h’f

0,38см<3,05см, т.е. имеем первый случай расчета.

I.2. Расчет плиты по наклонному сечению

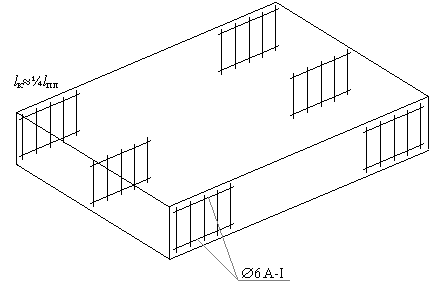

Хомуты в виде каркасов длинной примерно ¼ длины плиты в таких плитах устанавливают через 3-4 отверстия.

Каркас выполняют из горячекатаной арматуры класса A-I диаметром 6мм и устанавливают независимо от рабочих стержней.

I.2.1 Проверка двух условий

Q0,35R_bbh₀

Q>K₁R_btbh₀

2948,12кН0,358,510²Н/см²20,6см19см=116,44кН

29625,15Н<112081,0кН

2948,12Н 0,60,7510²Н/см²20,6см19см=17,6кН

2,95Н <17,6Н

Вывод: оба условия выполняются, поэтому расчет хомутов не проводим, устанавливаем их конструктивно.

Хомуты в таких плитах устанавливают через 3-4 отверстия независимо от рабочей арматуры.

Хомуты в таких плитах объединяют в каркасы длиной ¼ от длины плиты.

Принимаем хомуты диаметр 6мм АI шаг хомута зависит от высоты конструкции при высоте 32 см меньше 45 шаг хомутов ½ высота 22/2 =11 см, принимаем шаг хомута 10см.
