2 Вычисление высот пунктов теодолитного хода.

По пунктам теодолитного хода проложен замкнутый ход геометрического нивелирования IV класса точности, опирающийся на пункт ПП30, высотная отметка которого известна. Высотная отметка пункта ПП30 принимается по дирекционному углу_, первые три цифры угла означают число метров, а остальные – их доли.

Например: _= 8°25', тогда H30 = 825,0 м;

_{}40°07', H30 = 400,7 м;

_{}312°25', H₃₀ = 312,25 м.

К исходным данным указанным в табл. 5, относятся также превышения между точками съемочного обоснования, число штативов и расстояния в секциях. Эти данные, получены в процессе прокладки нивелирного хода (секция – отрезок хода) между двумя соседними пунктами нивелирования: ПП30–1; 1–2, и т. д. Схема нивелирного хода проложенного по пунктам теодолитного хода, приведена на рис. 2.

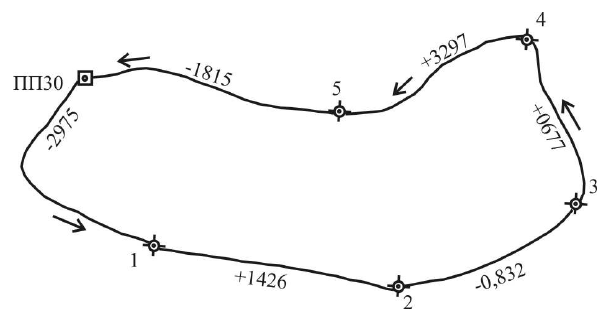

Рис.2 Схема нивелирного хода

Указания к выполнению задания

Вычисление высот пунктов теодолитного хода выполняют в ведомости превышений и высот пунктов технического нивелирования (табл.7).

1. Находят длину хода геометрического нивелирования, как сумму расстояний в секциях

L = ∑ d

2. Находят общее число станций в ходе, как сумму числа штативов в секциях

n = ∑ n_i

где i – порядковый номер секции.

3. Находят общую сумму превышений в секциях, которая дает невязку - f_h

f _h, = ∑ f_i

4. Невязку f _h, сравнивают с допустимой f _{h Д}, которую вычисляют по формуле

f _hд = 50мм ,

где L – длина хода в километрах. 5. Вводят поправки в измеренные превышения

ν_hi= d_i

Для контроля находят сумму исправленных превышений, которая должна быть равна нулю.

Вычисляют отметки пунктов нивелирного хода

H_i=H_i-1+h⁰_i-1,

Таблица 7

Журнал вычисления отметок пунктов теодолитного хода.

Сек- ция	Расто- яние d, м	Число штативов, n	Превышение измеренное, мм	Поправки, мм	Превышение исправленное, мм	Высот ная отмет- ка ,м	Пункт
1	2	3	4	5	6	7	8
ПП30 1	115	2	- 1615				ПП30
1 2	144	2	+ 3297				1
2 3	121	5	+ 0067				2
3 4	140	2	- 0832				3
4 5	167	2	+1426				4
5 ПП30	117	2	- 2973				5
	L=	n=	fh=		∑ =		ПП30

3.Составление плана участка местности.

Исходные данные: Плановые координаты пунктов теодолитного хода (табл. 3) являются исходными данными для составления контурной части топографического плана участка местности. Результаты теодолитной съемки (абрисы) отдельных объектов местности приведены на рис. 3. Журнал тахеометри- ческой съемки представлен табл. 8, кроки тахеометрической съемки приведены на рис. 4–9.

Указания к выполнению задания.

1. Построить на листе чертежной бумаги (формат А4) координатную сетку в виде квадратов со сторонами, равными 10 см. В масштабе плана 1:2000 оцифровать координатную сетку так, чтобы план размещался в середине сетки. Нанести на план 2. По данным абриса теодолитной съемки (рис. 3) нанести ситуацию на план. Точки теодолитного хода, стороны хода и ситуацию вычертить черной тушью.

Никаких размеров и дополнительных построений, указанных в абрисе, на план помещать не следует.

По мере накладки точек на план, по ним в соответствии с абрисами вычерчивают контуры объектов и отдельные предметы местности, применяя действующие условные обозначения и характеристики.

3. Обработать журнал тахеометрической съемки (табл. 8).

3.1. Определить МО (место нуля) на станциях по формуле

,

где КП – отсчет при круге «право», КЛ – отсчет при круге «лево».

3.2. Определить углы наклона со станции на станцию:

 = КЛ – МО.

3.3. Определить горизонтальные проложения: d = D cos²

где d – горизонтальное проложение; D – отсчет по рейке, умноженный на коэффициент дальномера;  – угол наклона.

3.4. Определить превышения:

h=d tg+i–v,

где i – высота инструмента, v – высота визирования.

3.5. Определить отметки пикетов:

Н_ПК =Н_С+h

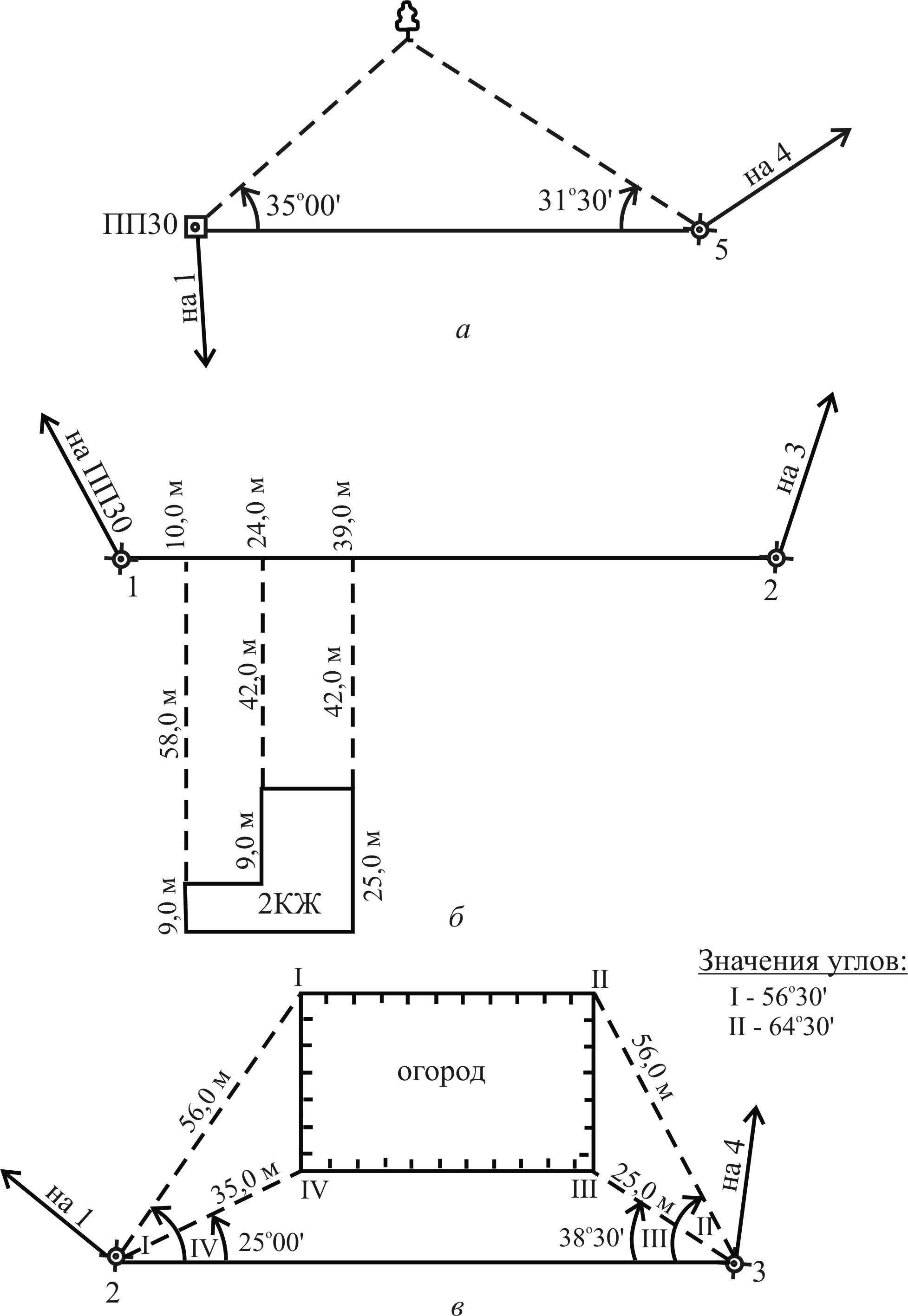

Рис. 3. Абрисы теодолитной съемки: а – от линии ПП30–5;

б – от линии 1–2; от линии 2–3

4. На план нанести пикеты, снятые с пунктов теодолитного хода. Нанесение пикетов производят с помощью измерителя, масштабной линейки и транспортира. Данные для нанесения берут из тахеометрического журнала (табл. 6).

При съемке со станции ПП30 лимб теодолита был ориентирован по направлению на вершину 5 теодолитного хода (отсчет по горизонтальному кругу на направление 5 равен 000' – табл. 7, графа 2).

С помощью транспортира от направления ПП30–5 по ходу часовой стрелки откладывают горизонтальные углы, измеренные при визировании на пикеты (графа 2).

Получив на плане направления на эти пикеты, откладывают по ним в масштабе 1:2000 соответствующие проложения (графа 7, табл. 7).

Нанесенную на план точку (пикет) слегка накалывают и рядом карандашом подписывают в виде дроби номер точки и ее отметку, округленную до дециметров. Аналогично построение пикетов выполняют на всех станциях.

5. Вычертить ситуацию согласно кроки тахеометрической съемки, снабжая контуры и предметы местности имеющимися характеристиками (рис. 3–9, табл. 7).

6. По отметкам пунктов теодолитного хода и пикетов провести горизонтали с сечением рельефа через 1 м (рис. 10). Отметки горизонталей, кратные 5 м, подписать в разрывах горизонталей; при этом верх цифры должен быть обращен в сторону повышения ската местности. Через контуры зданий, реки надписи горизонталей не проводят.

7. Все контуры и рельеф, изображаемые на плане, вычертить тушью в соответствии с «Условными знаками...».

Линия уреза воды и кружочки, обозначающие пикеты с определениями отметок уреза воды, вычерчивают зеленой тушью. Горизонтали проводят коричневой тушью толщиной 0,1 мм. Горизонтали, отметки которых кратны 5 м, утолщают до 0,25 мм. Отметки горизонталей также подписывают коричневой тушью. Реку окрашивают в голубой цвет. Все остальные линии, условные знаки и надписи выполняют черной тушью. Номера пикетов, их отметки, другие построения тушью не обвводят.

Журнал тахеометрической съёмки. Таблица 7

Пи- кет	Отсчет по кругу																Угол наклона,						Горизон- тальное проложение d,м		Превы- шение, h,м		Отметка пикета H,м		Примечание
	Горизон- тальному					Вертикаль-ному (КЛ)									По рейке, D,м
	о						о										о
1	2	3					4		5						6		7		8				9		10		11		12
Станция ПП30 на станцию 5 Н пп30 = i = 1,65м v = 1,65м МО=0о00
5	0	00			179					02						КП														Пункт хода
					0					58						КЛ
2	41	30			357					48						113,2		- 2		12				113,03		+4,31				Контур луга, урез воды
3	59	00			356					17						64,4														Урез воды
4	89	30			357					22						37,5
5	121	00			358					00						103,9														Контур луга, урез воды
7	161	00			0					57						58,0		2		01,1				58,83		-2,07
11	328	56			0					37						55,2
Станция 5 на станцию ПП30 Н 5 = i = 1,70м v = 1,70м МО=
ПП 30	0			00				180				59	КП																Пункт хода
								359				02	КЛ
16	201		00					353			58																			Урез воды
17	218		30					357			05
18	256		00					355			45																			Урез воды
Станция 4 на станцию 5 Н 4 = i = 1,67м v = 1,67м МО=
5	0		00					178			25			КП																Пункт хода
								1			35			КЛ
21	152		00					4			48			31,2																Контур луга
22	228		58					356			21			54,0																Урез воды
23	347		02					355			39			44,0																Урез воды
Станция 3 на станцию 2 Н 3 = i = 1,62м v = 1,62м МО=
2	0		00					179			36			КП																Пункт хода
								0			24			КЛ
24	87		31					358			47			45,1
25	97		32					358			01			77,1																Урез воды
26	153		01					356			50			50,2																Урез воды
27	197		58					358			32			36,6
Станция 2 на станцию 3 Н 2 = i = 1,66м v = 1,66м МО=
3	0			00				180				36	КП																Пункт хода
								359				24	КЛ
43	234			58				359				49	89,1
44	245			03				358				12	25,2
45	287			01				357				30	64,1
46	302			02				357				40	59,2
47	350			59				359				00	32,9
Станция 1 на станцию 3 Н 1 = i = 1,69м v = 1,69м МО=
3	0			00				179				25	КП																Пункт хода
								0				35	КЛ
49	119			00				01				00	73,2
50	150			58				359				25	64,0																Урез воды
51	156			01				358				46	35,1
52	287			32				357				56	32,0																Урез воды
53	344			00				359				47	63,0

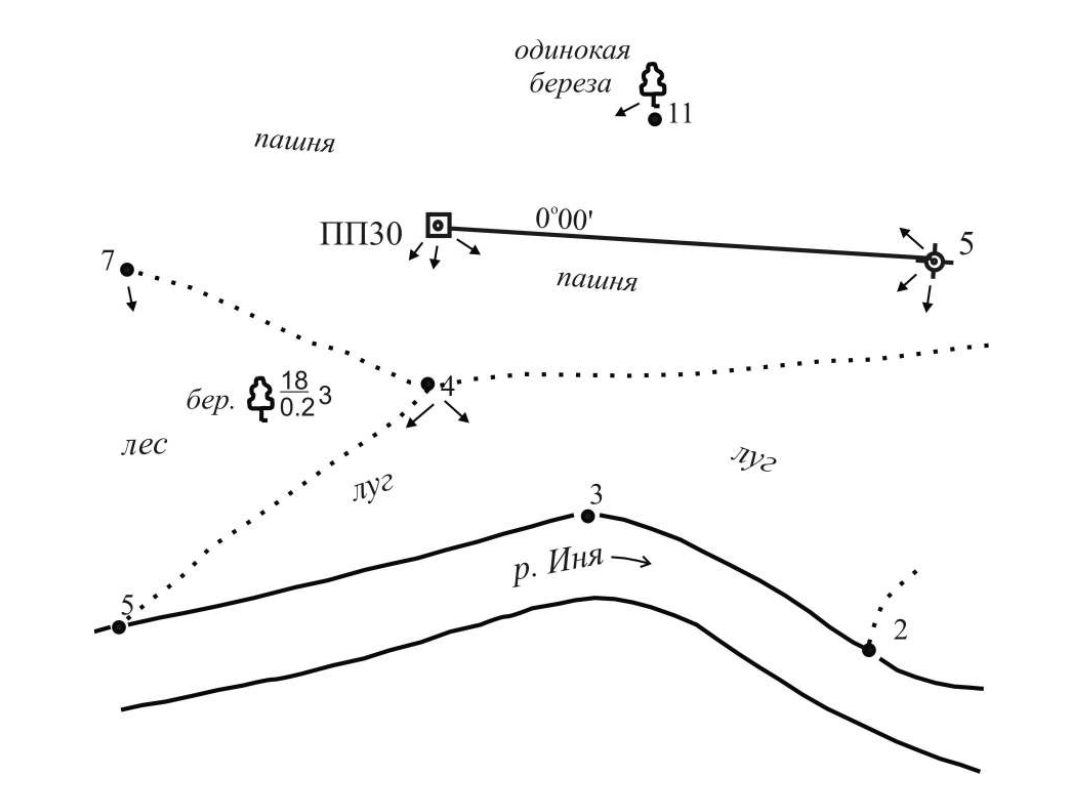

Рис. 4 Кроки тахеометрической съёмки с ПП30

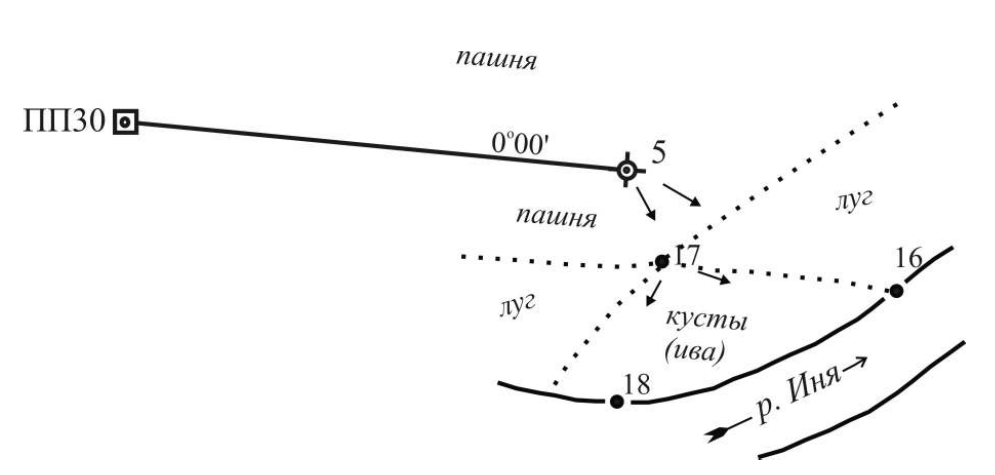

Рис.5 Кроки тахеометрической съёмки с т.5

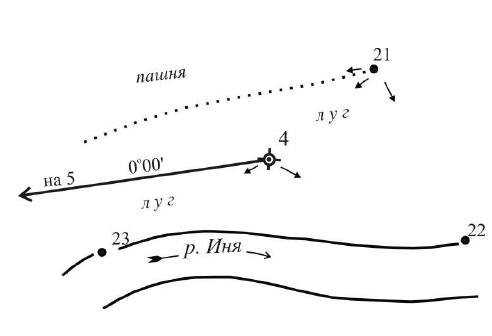

Рис. 6 Кроки тахеометрической съёмки с т.4

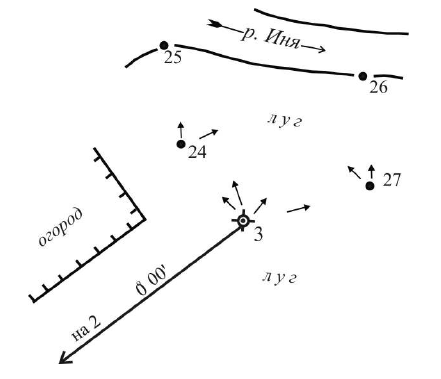

Рис.7 Кроки тахеометрической съёмки с т.3

Рис.8 Кроки тахеометрической съёмки с т.2

Рис.9 Кроки тахеометрической съёмки с т.1

ПЛАН УЧАСТКА МЕСТНОСТИ

М 1:2000

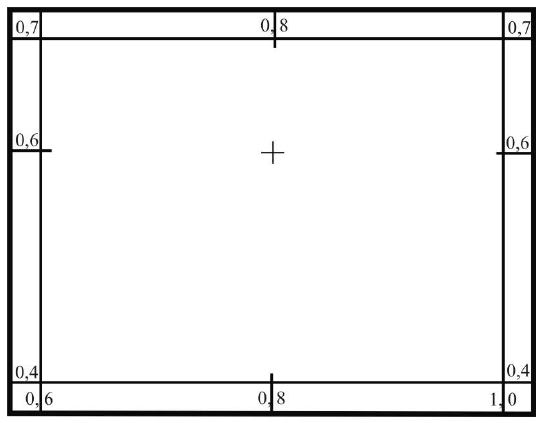

Рис. 10. Образец оформления рамки плана

Сплошные горизонтали проведены через 1 метр

Система высот Балтийская

Работа выполняется на листах форматом 210×297 мм. Отчет

о работе должен содержать пояснительную записку с порядком

описания выполнения работы и данными, которые требуется определить по заданию, необходимыми формулами и пояснениями.

На рецензирование студент представляет:

1. Ведомость вычисления координат (табл. 5).

2. Ведомость превышений и высот пунктов технического

нивелирования (табл. 7).

3. Журнал тахеометрической съемки (табл. 8).

4. План участка местности в масштабе 1:2000.
