57)Нарисуйте схему генератора и использованием таймера.
В качестве ГУН с успехом можно использовать генератор на таймере. Рисунок 17.6.
Рисунок 17.6
При изменении управляющего напряжения от 0 до 2 вольт частота меняется от 6300 до 5400 Гц. Выходное напряжение имеет прямоугольную форму. В ограниченном диапазоне частот управления она может быть сделана близкой к меандру.

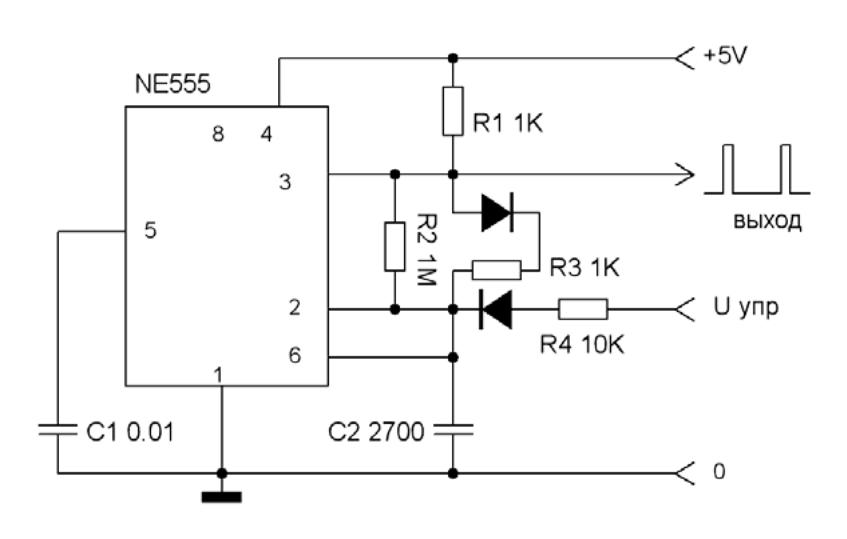

На рисунке 17.7 показана другая схема ГУН на таймере. Она отличается
Рисунок 17.7
значительно большим диапазоном перестройки по частоте. При изменении управляющего напряжения от 0 до 3 вольт частота перестраивается от 30 КГц до 500 Гц. Если исключить конденсатор С2 и генератор будет работать на паразитных емкостях, то максимальная частота поднимается до 700 КГц. Выходное напряжение имеет вид коротких импульсов положительной полярности. Можно получить на выходе импульсы отрицательной полярности. Для этого нужно поменять полярность диодов, а управляющее напряжение сместится в область от 3 до 5 вольт.
51)Нарисуйте схему генератора гармонических колебаний с мостом Вина.
На рисунке 18.1 показана схема генератора с мостом Вина. Два частотно зависимых плеча моста Вина подключены к неинвертирующему входу дифференциального усилителя. Два других плеча моста
Рисунок 18.1
подключены к инвертирующему входу. Стабилизация режима работы и выходного напряжения осуществляется полупроводниковым термосопротивлением типа ПТМ-2/0.5, специально разработанным для 179
использования в схемах генераторов с мостом Вина. Особенностью этого терморезистора является малая потребляемая мощность в режиме стабилизации напряжения, когда на нем падает напряжение 2 вольта при токе 0.5 мА. Амплитуда выходного напряжение генератора оказывается равным 3 вольтам и при перестройке частоты практически не меняется. Частота определяется выражением f = 1/2πRC. Для изменения частоты генерации можно использовать сдвоенный переменный резистор или сдвоенный блок переменных конденсаторов. Качество работы генератора в значительной мере зависит от того, насколько оба одновременно изменяемые элемента перестройки частоты меняют свою величину одинаково. В связи с этим при использовании переменных резисторов трудно добиться хороших результатов. Кроме того переменные резисторы при частом использовании имеют тенденцию менять свою величину из за эффекта механического стирания. Хорошие результаты получаются при использовании сдвоенного блока переменных конденсаторов (особенно если он воздушный) у которого для выравнивания начальных емкостей и ограничения диапазона перестройки частоты секции зашунтированы подстроечными конденсаторами. Используя сдвоенный блок переменных конденсаторов от радиоприемника можно получить десятикратное перекрытие по частоте на одном диапазоне частот.
Для предупреждения паразитного самовозбуждения на высоких частотах используется корректирующий конденсатор С3, соединяющий выход усилителя с 5 выводом от интегрального усилителя. Для этой же цели выходной сигнал снимается через развязывающий резистор R3. Данная схема может генерировать сигналы до частоты 500 кГц, однако на самых высоких частотах качество работы генератора ухудшается из за падения усиления и фазовых сдвигов в используемом усилителе. На самых низких частотах звукового диапазона отмечается увеличение коэффициента нелинейных искажений в связи с недостаточной тепловой инерцией терморезистора.
