1. Термодинамические основы работы тэс и аэс:

ТЭС и АЭС работают на базе сложного термодинамического цикла включающего в себя регенеративный перегрев воды, промперегрев, комбинированную выработку тепловой и электрической энергии, вторичный подогрев пара.

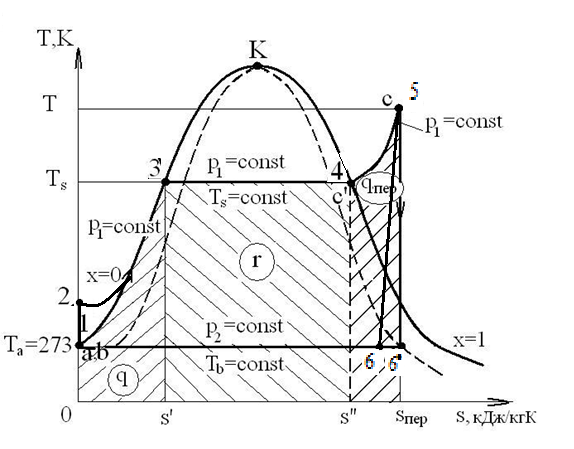

Базовым циклом есть цикл Ренкина, в котором подвод и отвод тепла осуществляется при постоянном давлении.

1-2-сжатие питательной воды

2-3-4-процес нагрева и получения пара в КА

4-5- перегрев пара в первичном ПП

5-6-процес работы пара в турбине (адиабатический процес)

5-6*-реальный процес работы пара в турбине

6-1- отвод тепла в конденсаторе (самые большие потери)

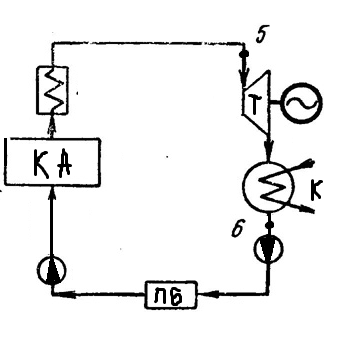

Тепловая схема:

2.

С истема технического водоснабжения (твс).

;

кратность охлаждения.

.

, где удельный расход пара.

Вода в конденсаторе называется циркуляционной. В энергетике 3 схемы ТВС:

1. прямоточная система ТВС на базе естественных источников;

2. оборотная система ТВС на базе водохранилищ;

3. оборотная система ТВС на базе искусственных охладителей типа градирня или брызгательный бассейн.

3.Система кпд электростанции:

КПД ЭС определяется как произведение КПД элементов входящих в схему, включая потери тепла, энергии в них.

При определении КПД ТЭЦ используется метод разложения КПД на КПД электрической и тепловой энергии.

КПД АЭС:

Где:

(котлоагрегат)=

-потери тепла о окружающую среду

-… при химическом недожоге

-…с механическим недожогом

-…с уходящими газами

-… с золой и шлаком

(турбоустановка)= (электрический)=

Где:

-механический, учитывает потери на трение

-генератора

-термический

-относительный внутренний КПД турбины

-транспортный, теплового потока

4Генеральный план тэс и аэс:

ТЭС:

Генеральный план- план размещения сооружений на площадке строительства.

Требования:

1. Удобство обслуживания;

2. Площадь от 21 до 100 га;

Характеризуется тремя показателями:

1. Коэф. застройки Fз-до 30%

2. Коэф. использования территории Fит-до 70%

3. Удельный коэф. fуд

Для КЭС 1,для ТЭЦ 4

Площадку ориентируют с учетом розы ветров, все здания строят с ветреной стороны.

Выбор типа мощности о оборудования ЭТ:

Мощность станции определяется потребителем с учетом перспектив развития регионов, но она может ограничиваться экоусловиями. К ним относится концентрация выбросов.

Вид ЭТ определяется видом нагрузки и видом сжигаемого топлива. Оборудование ставиться стандартное, осн. оборуд- е: трансформатор, котел, турбина, реактор, генератор.

Сначала выбирают турбину (кол-во четное, больше 3-х). к турбинам подбирают котлы в зависимости от вида топлива.

АЭС:

Выбирают:

1. Реактор

2. Турбины

3. Генераторы ставят с учетом перегрузочной можности.

Оборудование делится на 2 группы:

1. Оборуд. работающее в тракте пара и питательной воды (обслуживает котлы и турбины)

2. Оборуд. работающее в тракте воздуха, топлива, сис-мы газов.

Насосы:

1. Питательные, без резерва

2. Конденсаторные, с резервом

3. Циркуляционные, без … (возле моря с)

4. ????, охлаждение подшипников, резерв

5. Бустерные, дренажные без резерва

6. Сетевые до 4 , есть резерв. Больше 4-х не ставиться.
