!Выучить!
1. Архитектура компьютера и принципы его работы
Физический адрес – это число, номер байта ячейки памяти, по которому можно найти эту ячейку.
Адресное пространство – диапазон доступных процессору адресов памяти (нумерация от 0 до конечного байта). max 2n-1
Инструкция (машинная команда) – это «слово» машинного языка, которое имеет код операции, который в свою очередь показывает какую именно операцию из системы команд процессора необходимо выполнить. Машинная команда содержит один или два операнда, над которыми должна выполняться операция.
Операнд – это способ указать, с чем работать инструкциям. Операнды бывают: операнд - регистр, операнд - адрес, операнд - число.
Регистр – это ячейка памяти внутри CPU (он имеет имя, по которому его можно найти).
Счетчик команд – это регистр, который содержит адрес команд, которые в свою очередь находятся в памяти.
Регистр флагов – (регистр состояния процессора) – он предназначен для отражения текущего состояния процессора. Биты этого регистра устанавливаются или очищаются в соответствии с результатом каждой выполненной команды. Каждый бит регистра флагов имеет свой смысл и называется флагом. (флаг нуля, флаг знака…)
Арифметико–логическое устройство – производит непосредственное выполнение инструкции. Операции АЛУ: логические, арифметические, операции передачи управления. Например: MOV [BX], 5050H – поместить число по известному адресу.
Цикл фон Неймана:
1. Процессор выставляет число (из регистра счетчика команд) на шину адреса.
2. Память считывает это число как адрес, и данные, хранящиеся по этому адресу, выставляет на шину данных.
3. Процессор получает это число, интерпретирует его как команду и исполняет её. (если в качестве инструкции используется операнд-адрес, то процессор обращается к памяти по этому адресу и извлекает оттуда данные, и выполняет над ними операцию).
4. Если команда не является командой перехода, то процессор увеличивает число, хранящееся в счетчике команд, на единицу, в результате образуется адрес следующей команды.
5. Снова пункт 1.
CISC – система полных команд;
RISC – система сокращенных команд.
Характерные особенности RISC-процессоров |
Характерные особенности СISC-процессоров |
Фиксированная длина машинных инструкций (например, 32 бита) и простой формат команды. |
Различное количество байт в памяти для команд. |
Равное время выполнения всех машинных команд. |
Разные команды выполняются за разное время. |
Большое количество регистров общего назначения (32 и более).
|
Небольшое число регистров, каждый из которых выполняет строго определённую функцию. |

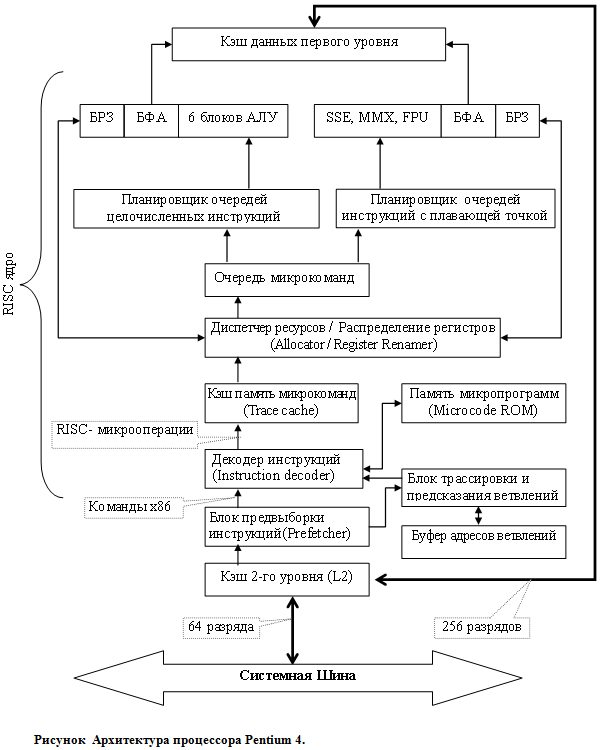

Архитектура современного процессора:
2. Классификация шин. Принципы работы и архитектурные особенности. Архитектура материнской платы
Шины предназначены для обмена информацией.
Шины бывают: последовательные и параллельные.
В последовательных данные передаются последовательно пакетами по 1 биту; в параллельных данные передаются по 3 шинам: ША, ШД, ШУ (они тоже имеют свою ширину).
При синхронном обмене процессор заканчивает обмен данными самостоятельно; при асинхронном обмене процессор заканчивает обмен только тогда, когда устройство-исполнитель подтверждает выполнение операции специальным сигналом.
Шина данных - параллельные проводники, по которым передаются данные, со скоростью V = n/8 * [2..4], где n - разрядность, - тактовая частота.
Ширина шины (параллельной) – разрядность шины – количество одновременно передаваемых битов информации (по 8 разрядной шине – 1 бит).
Шина адреса - параллельные проводники, по которым передаются физические адреса, причем количество адресов, обеспечиваемых шиной адреса, определяется как N =2I , где I, – количество разрядов. Разрядность шины адреса обычно кратна 4 и может достигать 64.
1Тб=1024Гб
|
1Гб=1024Мб
|
1Мб=1024Кб
|
1Кб=1024байт
|
1байт=8 бит
|
Прерывание – это сигнал, сообщающий процессору о наступлении какого-либо события, иными словами, это событие, которое говорит системе, что что-то произошло, и требует вмешательства.
Организация прерываний: когда устройство собирается оповестить процессор о наступлении какого-либо события, оно выставляет на линии прерывания шины управления сигнал, называемым запросом прерывания (IRQ). Когда по одной из линий поступает сигнал IRQ, процессор запоминает текущее значение счетчика команд и текущее состояние регистра флагов, после этого начинает выполняться обработчик прерываний – это специальная процедура, вызываемая по прерыванию для выполнения его обработки. Когда обработчик прерываний выполнит свою работу, происходит возврат из прерывания, т.е. процессор продолжит выполнять прерванную программу.

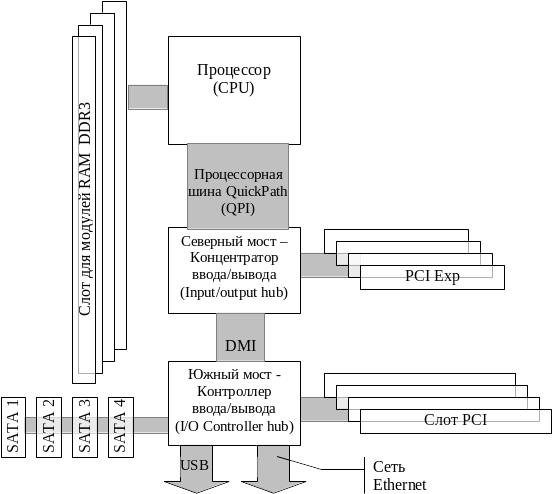

Архитектура материнских плат: для создания материнских плат обычно используют специальный набор микросхем – чипсет. Обычно он состоит из двух основных частей (двух микросхем): южного и северного моста. Северный мост обеспечивает быстрые взаимодействия на системной плате, прежде всего взаимодействие процессора с памятью и видеоадаптером, а также, посредством специальной шины, с южным мостом. Южный мост – это микросхема, которая реализует «медленные» взаимодействия на материнской плате между чипсетом материнской платы и её компонентами.
