3.14.1 Регулирование частоты вращения сопротивлением в цепи якоря

Уравнения токов до и после введения сопротивления

, , откуда , т. е. ток и момент уменьшается ( ) .

При этом и скорость уменьшается. С уменьшением скорости ток якоря возрастает, и он достигнет исходного тока якоря, но при меньшей скорости .

Переходный процесс показан на рис. 50.

Регулирование частоты вращения сопротивлением в цепи якоря осуществляется в сторону уменьшения скорости, рис. 51.

Но так как ток якоря протекает по R_р, то увеличиваются общие потери, и снижается кпд. При постоянном токе, за счет увеличения падения напряжения , скорость двигателя уменьшается.

3.14.2 Регулирование частоты вращения за счет изменения потока

Т ок якоря до и после изменения потока , , их отношение . Уравнение моментов . Уменьшим поток на , т. е. , . Напряжение примем за единицу, тогда .

Ток якоря возрос в 3,3 раза, тогда , то и (возрастает). Переходный процесс представлен на рис. 52.

Ток . С увеличением скорости вращения, ток якоря будет уменьшаться, но он будет больше исходного т. к. уменьшен поток.

П ри уменьшении потока частота вращения возрастает, рис 53.

Рис. 53.

Как правило, регулирование частоты вращения изменением потока производят в сторону увеличения. В сторону уменьшения регулирование мало эффективно из-за насыщения магнитной цепи.

3.14.3 Регулирование частоты вращения изменением подводимого напряжения

Регулирование частоты вращения изменением подводимого напряжения производится следующими способами:

А) Система генератор-двигатель (Г-Д).

Б) Тиристорный преобразователь-двигатель (ТП-Д).

В) Широтно-импульсное регулирование.

А) Система Г-Д, рис.54.

Рис. 54.

Увеличивая ток возбуждения генератора i_вг, возрастает поток Ф_г и Е_г, а следовательно увеличивается напряжение на якоре двигателя и скорость возрастает. Регулирование происходит плавно при малых потерях энергии.

Эта система используется при большой мощности двигателя (подъёмники, прокатные станы, экскаваторы и т.д).

Б) Тиристорный преобразователь-двигатель.

В системе Г-Д используется большое число машин, что увеличивает стоимость установки и снижает надежность.

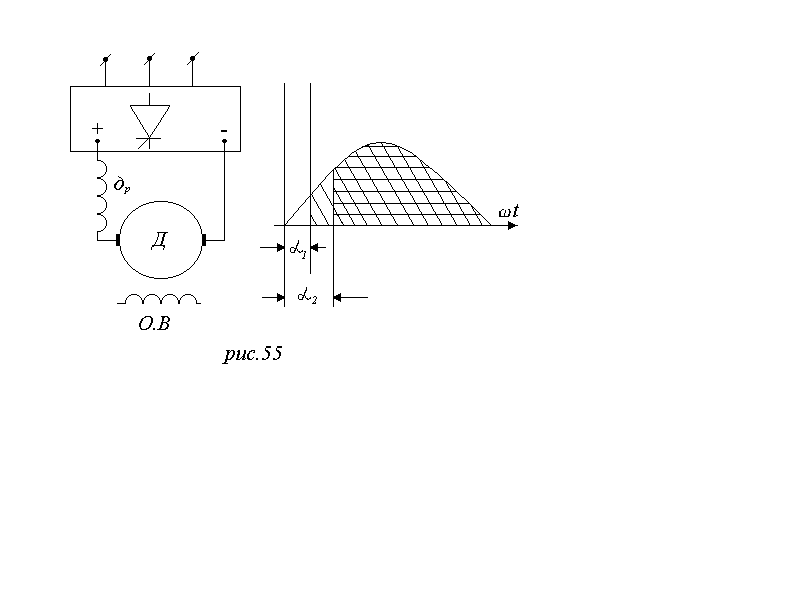

П оэтому в последнее время для регулируемого напряжения все чаще используются статические преобразователи, рис.55.

Рис. 55.

Увеличивая угол управления - площадь полупериода уменьшается, уменьшается среднее значение напряжения - U_ср, а следовательно уменьшается скорость вращения.

В) Широтно-импульсное регулирование.

И дея регулирования напряжения подводимого к двигателю заключается в том, что, изменяя длительность подключения двигателя ключом (К) к сети, изменяется среднее значение напряжения, рис. 56. В качестве ключа используются схемы на базе тиристоров или транзисторов.

Рис. 56.

Изменяя время импульса t_и изменяется скважность ,

где t₄ - время импульса; t_п - время паузы.

Среднее значение U_ср=U₀.

.

Как видим, изменяя среднее значение напряжения, можно регулировать частоту вращения двигателя. Эта система широко используется вместо контактакторно-резисторных систем.
