3.7 Генератор независимого возбуждения с войства генератора определяются его характеристиками. 1.Характеристика холостого хода: , ,

П унктирная - расчетная характеристика холостого хода.

Характеристика холостого хода позволяет судить о степени насыщения магнитной цепи. 2. Нагрузочная характеристика: , ,

Треугольник - характеристический. Катет - ток возбуждения, который идет на компенсацию реакции якоря.

3. Внешняя характеристика: , .

Н апряжение падает с увеличением тока якоря за счет:

а) падения напряжения -

б) размагничивающего действия реакции якоря.

4. Регулировочная характеристика: , , _.

П ри , ; , .

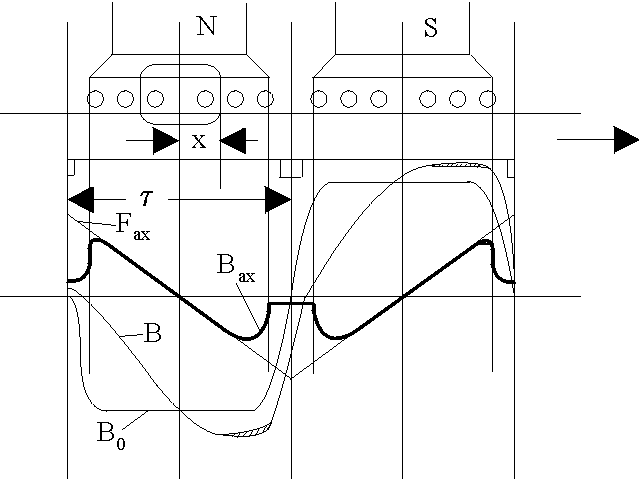

Определим закономерность индукции якоря. - линейный закон сохраняется под полюсами, а между полюсами за счет большого сопротивления воздуха кривая индукции имеет провал. ( ), рис. 21. При холостом ходе индукция

рис.21 имеет вид близкий к трапеции.

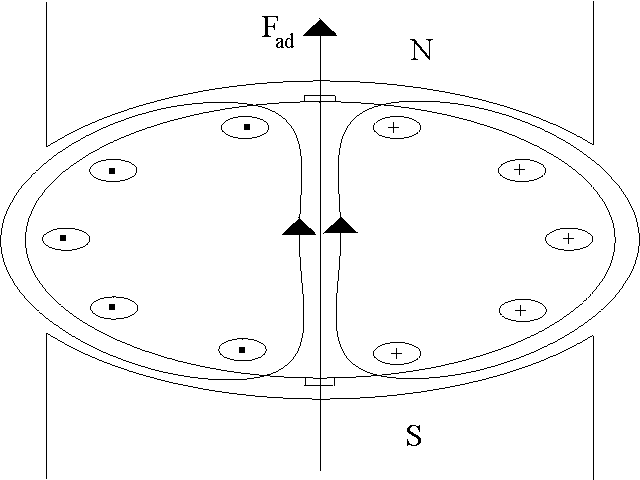

Результирующая кривая индукции имеет искаженный характер, т. е. набегающий край полюса размагничивается, а сбегающий намагничивается. Щетки установлены на нейтрали. Реакция якоря при этом будет поперечная, рис. 22.

τ

d

рис.22 рис.23 рис.24

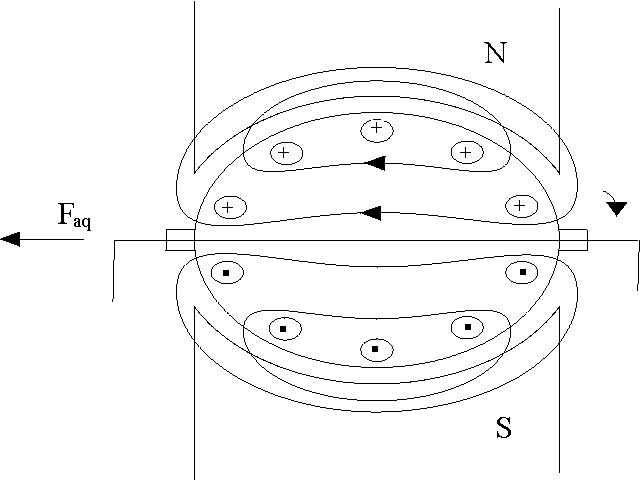

Если щетки установить вдоль полюсов, реакция якоря будет продольно размагничивающая, рис. 23. Если щетки генератора сдвинуть на дугу ( ) по направлению вращения то реакцию якоря можно разложить по осям, рис. 24.

, ,

где: - поперечная ось

- продольная ось.

Поперечная намагничивающая сила искажает магнитный поток, а продольная размагничивает.

Реакция якоря влияет на все характеристики генераторов постоянного тока.

3 .8 Генератор параллельного возбуждения

Генератор параллельного возбуждения – это генератор с самовозбуждением. Обмотка возбуждения питается от якорной цепи. Для того, чтобы генератор возбудился, необходимо выполнить ряд условий:

1. Наличие остаточного потока в железе полюсов.

2. Поток созданный обмоткой возбуждения и остаточный поток должны быть направлены в одну сторону ,

3. Сопротивление цепи возбуждения должно быть меньше критического, т. е. .

Процесс самовозбуждения происходит при холостом ходе .

Процесс самовозбуждения происходит в следующем порядке: при включении асинхронного двигателя в сеть, якорь генератора начинает вращаться. Остаточный поток, пересекая проводники якоря, наводит в них . Под действием этой по обмотке возбуждения начинает протекать ток, который создает поток . Если этот поток направлен согласно с остаточным потоком, то общий поток возрастет, возрастает и наводимая в якоре. А это приведет к увеличению тока и потока и т. д.

Машина возбудится. Процесс возбуждения будет лавинообразным.

Третьим условием самовозбуждения является: , рис. 33.

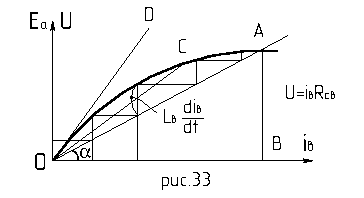

П рямая - вольтамперная характеристика цепи возбуждения. . . Процесс возбуждения будет происходить по ступенчатой кривой до точки . Напряжение . Чем больше динамическая составляющая , тем быстрее идет процесс возбуждения. Если увеличить сопротивление , то машина возбудится до меньшего напряжения (точка ).

При дальнейшем увеличении вольтамперная характеристика будет касательной.

Сопротивление цепи возбуждения соответствующего касательной характеристике и есть критическое сопротивление. Начиная от этого сопротивления и дальше, машина не возбудится.

Характеристики генератора

1 . Характеристика холостого хода , , .

Характеристика холостого хода имеет одностороннее возбуждение и имеет следующий вид.

2. Нагрузочная и регулировочная характеристики аналогичны генератору независимого возбуждения.

3. Внешняя характеристика , , .

О бычно эту характеристику сравнивают с характеристикой генератора независимого возбуждения. Причины, которые уменьшают напряжение генератора параллельного возбуждения: 1. Падение напряжения в якорной цепи - .

2. размагничивающее действие реакции якоря.

3 . с увеличением тока якоря уменьшается напряжение на зажимах якоря, а следовательно уменьшается ток возбуждения и поток т. е. , .

Режим короткого замыкания у генератора очень опасен, ток короткого замыкания достигает .
