3.3 Волновые обмотки машины постоянного тока

3.3.1 Простая волновая обмотка

На рисунке представлены секции волновой обмотки с указанием основных шагов, (рис. 11).

Определение основных шагов: первый частичный шаг

П

рис. 11

ри обходе якоря, каждая секция волновой обмотки занимает по окружности якоря двойное полюсное деление. Если машина имеет - - пар полюсов, то при обходе окружности якоря мы уложим секций. Причем последняя секция либо не дойдет на исходную коллекторную пластину (на одну раньше), либо перейдет исходную коллекторную пластину, т.е. (в практике используется левоходовая обмотка со знаком минус). Откуда шаг по коллектору

Так как отступление секций по коллектору строго соответствует отступлению секций по элементарным пазам, отсюда , .

В простой волновой обмотке число параллельных ветвей равно ,

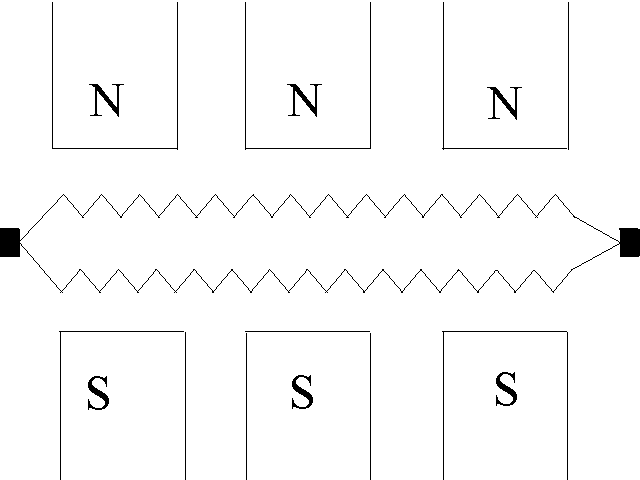

У словно простую волновую обмотку можно представить на рис. 12. Из рисунка видно, что чем больше число полюсов, тем выше напряжение на якоре. Поэтому простая волновая обмотка используется для машин малой мощности но при повышенном напряжении. Число установленных щеток равно числу полюсов.

рис. 12

Сложные обмотки

Сложные обмотки состоят из простых обмоток и бывают сложно-петлевые и сложно-волновые.

3.3.2 Сложно-волновые обмотки

Сложно-волновые обмотки состоят из простых волновых обмоток. Они могут быть однократнозамкнутые (двух ходовые) и двухкратнозамкнутыми. Основные шаги определяются:

, , , где .

Число параллельных ветвей в сложно-волновой обмотке .

Сложно-волновая обмотка применяется для машин средней мощности с повышенным напряжением.

На практике намотку ведут по реальному шагу , где: - число элементарных пазов, - число реальных пазов.

3.4 Эдс обмотки якоря

П ри вращении якоря секции проходят под полюсами, при этом в них наводится ЭДС . Но индукция по всей площади полюсного деления не одинакова (рис. 17), к краям она уменьшается из-за большого сопротивления воздуха. Поэтому в расчетах берется средняя индукция.

Обмотка якоря имеет проводников.

Е

рис.17

сли обмотка якоря имеет параллельных ветвей, то на одну параллельную ветвь будет приходиться проводников. Поэтому для определения ЭДС обмотки якоря достаточно определить ЭДС одной параллельной ветви. Общая ЭДС ветви будет определяться суммой ЭДС в отдельных проводниках.

, , где - число оборотов в минуту. Выразим величину ( ) через число полюсов ( ) и полюсное деление ( ). тогда , где - поток одного полюса, - коэффициент зависящий от конструкции двигателя.

Окончательно .

ЭДС якоря зависит от потока и скорости вращения.

3.6 Реакция якоря в машинах постоянного тока

В режиме холостого хода генератора постоянного тока ток возбуждения создает основной поток, который при вращении якоря наводит в обмотке якоря ЭДС. Поток при холостом ходе имеет симметричный характер, рис. 18. Если якорную цепь подключить к нагрузке, то по обмотке якоря будет протекать ток, который создаст свой поток.

Взаимодействие потока якоря с потоком основных полюсов и называется реакцией якоря. Картину распределения потока якоря можно представить на рис. 19.

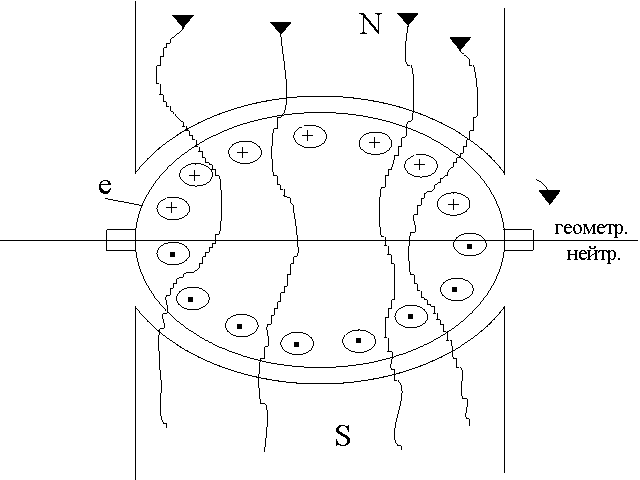

При холостом ходе генератора ЭДС, наводимая в обмотке якоря, определяется по правилу правой руки. Подключив нагрузку, в якоре появится ток с тем же направлением что и ЭДС. Ток создаст поток, который, взаимодействуя с потоком основных полюсов, создаст результирующий поток. За счет потока якоря набегающий край полюса будет размагничиваться, а сбегающий край полюса намагничиваться, рис. 20. Физическая нейтраль у генератора будет сдвигаться по ходу вращения якоря. Она перпендикулярна результирующему потоку.

рис. 18 рис. 19 рис. 20

Р еакция якоря у двигателя противоположна генератору.

Генератор Двигатель

При одинаковом направлении вращения якоря, независимо от режима работы, направление ЭДС в якоре одинаково. В двигательном режиме ток якоря направлен встречно ЭДС, поэтому реакция якоря двигателя противоположна генератору, т.е. набегающий край полюса будет намагничиваться, а сбегающий край полюса размагничиваться.

Рассмотрим намагничивающую силу реакции якоря, магнитную индукцию якоря и результирующую индукцию на полюсном делении.

Для рассмотрения намагничивающей силы реакции якоря введем понятие о линейной нагрузке якоря – ток приходящийся на единицу длины окружности якоря.

Путем введения этой величины можно условно заменить зубчатый якорь гладким, у которого линейная нагрузка равномерно распределена по всей поверхности. У реального якоря ток находится только в пазах, что осложняет расчет.

По закону полного тока следует, что намагничивающая сила по замкнутому контуру равна полному току, который охватывается этим контуром, а полный ток на данной длине определяется линейной нагрузкой.

Поэтому намагничивающая сила реакции якоря - линейный закон.
