22.Висячая стропильная система. Основные элементы. Их назначение.

Крыша – часть здания, обеспечивающая защиту его от атмосферных осадков и состоящая из несущей части (стропила, плиты) и ограждающей (кровля и ее основание). Висячая стропильная система.

В исячие стропила опираются только на две крайние опоры. Их стропильные ноги работают на сжатие и изгиб. Кроме того, конструкция создает значительное горизонтальное распирающее усилие, которое передается стенам. Уменьшить это усилие помогает затяжка (деревянная или металлическая), соединяющая стропильные ноги. Она может располагаться как у основания стропил (и в этом случае служит балкой перекрытия, - именно этот вариант наиболее часто используется при строительстве мансардных крыш), так и выше.

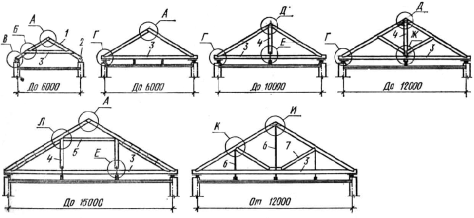

Конструкции висячих стропильных систем: 1 – стропильная нога; 2 – мауэрлат; 3 – затяжка; 4 – подвесная бабка; 5 – распорка; 6 – стойка;

7-подкос.

-мауэрлат-подстропильный брус,(укладывается по всей длине или периметру здания или брусьями-коротышами,укладываемые под стропильную ногу).

-подкосы-поддерживают стропильные ноги

23.Совмещенные покрытия гражданских зданий. Удаление атмосферных вод с совмещенных покрытий.

С овмещенными крышами называют пологие бесчердачные покрытия, в которых крыша совмещена с конструкцией чердачного перекрытия и нижняя поверхность является потолком помещения верхнего этажа. Различают два типа: вентилируемое(в) и невентилируемое покрытие(а,б).

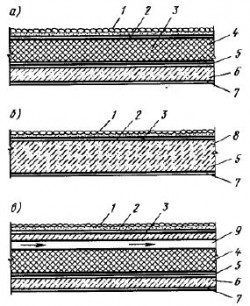

1 — защитный слой, 2 — рулонный ковер, 3 — стяжка (из раствора или сборных железобетонных плит), 4 — теплоизоляция, 5 — пароизоляция,

6 — несущая конструкция, 7 — отделочный слой, 8 — теплоизоляционный несущий слой, 9 — воздушная прослойка.

Для обеспечения водоотвода с крыш их уклоны делают от 8 до 2 град. Водоотвод с крыш может быть организованный(по наружным, внутренним водостокам), неорганизованный(со свободным сбросом воды со свеса карниза).-неорганизованный(в зданиях не более 5 этажей и без балконов), -организованный(через желоба, водосточные трубы). А также существует внутренний водосбор.

В ентилируемая совмещенная крыша из спаренных ребристых железобетонных плит:

1 - часторебристая потолочная плита, 2 — керамзитобетонные плиты, 3 - лоток, 4 - сборные вентиляционные каналы, 5 — утеплитель по слою пароизоляции, 6 - часторебристая кровельная плита, 7 - парапетная плита, 8 фризовая панель 9 — дополнительное утепление пристенной зоны, 10 — пароизоляция по асбестоцементному листу

24.Кровли гражданских зданий. Классификация, требования к ним.

Кровля — верхний элемент крыши, предохраняющий здание от механических повреждений, атмосферных воздействий, солнечной радиации, воспринимающий расчетные нагрузки. Кровли делятся на рулонные, мастичные, из крупных штучных материалов (оцинкованная сталь, асбестоцементные листы), из мелких штучных материалов (керамическая, цементно-песчаная, металлическая черепица). При выборе кровельного материала необходимо учесть следующие факторы:

• назначение кровли;

• требование пожаробезопасности;

• фундаменты и стропильная система дома (если они недостаточно надежны, то предпочтительнее применение кровельного материала с небольшим весом);

• конфигурации крыши и ее уклон;

• климатические условия зоны строительства;

• звуко-, тепло-, и гидроизоляционные свойства кровельного материала;

• экономические факторы (стоимость кровельного материала, работ по его укладке и будущему ремонту, срок эксплуатации кровли)

Рулонные кровли выполняются из битумных и битумно-полимерных материалов с армирующей синтетической, стеклотканевой, стекловолокнистой или картонной основой, а также эластомерных, вулканизированных и пленочных материалов.

Мастичные кровли следует выполнять из горячих или холодных битумно-полимерных или полимерных мастик с армирующими прокладками из синтетических рулонных материалов, стеклоткани, стеклосетки или стеклохолста. Гибкая черепица легкая, бесшумная, полностью поглощает шум дождя, устойчива к морозу, коррозии и гниению. Кровля из гибкой черепицы не требует специального ухода и сложного ремонта. Кровля из асбестоцементных листов обладает высокой огнестойкостью, экономичностью и просторной в монтаже. Вес кровли составляет от 10 до 14 кг/м2. Гарантий срок службы 10-15лет, долговечность 30 лет.

Стальная кровля из гладких листов выполняются толщиной 0.4-0.5мм. Металлический несущий профилированный настил для кровель –представляет собой литы с высотой гофра не менее 35 мм и антикоррозионное покрытие в соответствии с действующими нормативно-техническими документами на данный вид продукции.

Металлочерепица - это листы из оцинкованной стали или алюминия, сделанные в форме черепичной кровли. Керамическую черепицу производят из гончарной глины с добавлением различных пластификаторов, которые облегчают последующий процесс формовки черепков.
