16. Перекрытия. Классификация, требования, предъявляемые к ним.

Перекрытия наряду со стенами явл. основными констр. элементами зданий, разделяющими их на этажи. В зависимости от конструктивного решения: - балочные, где осн. элемент – балки (перекрытия по балкам); - крупноразмерные элементы (крупноразмерные плиты); - безбалочные, сост. из плиты, связанной с вертикальной опорой несущей капителью; - киссоные. По материалу: - железобетонные; - деревянные; - метеллические балки. По способу изготовления:- сборные; - монолитные; - сборномонолитные. ПО месту расположения: - междуэтажные; - надподвальные; - чердачные; - верхние. Требования: жесткость; прочность, гориз. жесткость, долговеность, звукоизоляция (для всех), теплоизоляция(чердак, подвал), гидроизоляция(душевые), водрнепроницаемость (для перекрытий в сан узлах, душевых), несгораемость(в пожароопасных помещениях), воздухонепроницаемость, индустриальность, экономичность.

17. Перекрытия по деревянным балкам.

Применяют в основном в малоэтажных зданиях. Этот вид перекрытия прост в устройстве и имеет сравнительно невысокую стоимость. Недостатки: недостаточная долговечность, сгораемость, возможность загнивания и относительно малая прочность. Состоят из: балок, явл. несущей способностью, межбалочного заполнения, констр. пола и отделочного слоя потолка.( n=180-240) Поперечные сечения балок: 1 – черепной брусок.

18. Перекрытия по ж/б балкам.

Ж/б перекрытия явл. наиболее надёжными и долговечными и применяют в гражданском строителстве. По способу устр-ва бывают монолитными, сборными и сборно-монолитными. Простейший вид – гладкая олнопролётная плита.

1-главная балка, 2 – второстепенная балка, 3 – плита.

19. Перекрытия по крупноразмерными сборным ж/б плитам с круглыми пустотами.

ПК-плита с крупными пустотами. Длина: 2400-9000, модуль =300.

20. Покрытия и крыши. Классификация, требования к ним. Виды чердачных скатных крыш.

Конструктивный элемент, ограждающий здание сверху, наз. покрутием. Осн. виды покрытий явля. чердачные крыши, бесчердачные покрытия, большепролётные плоские и пространственные покрытия.

Требования: восприятие постоянной и временной нагрузок, долговечность, экономичность; ограждающая часть покрытия (кровля), служащая для отвода осадков должна быть водонепроницаемой, влагоустойчивой, стойкой против воздействия агрессивных хим. в-в, растрескивание и расплавление; пожаростойкость, эстетичность, теплоизоляция, звукоизоляция.

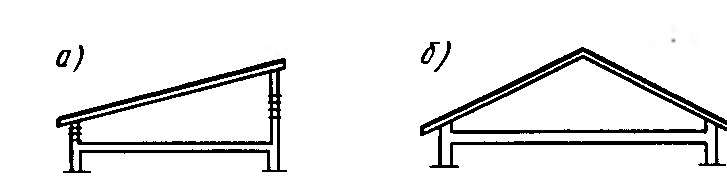

Уклон ската зависит от констр. стропильной системы от общ. пропорций здания и материала кровли. Виды: односкатная; двускатная; вальнавая; полувальновая; шатровая; сложная конф.

21.Наслонная стропильная система. Основные элементы. Их назначение.

Крыша – часть здания, обеспечивающая защиту его от атмосферных осадков и состоящая из несущей части (стропила, плиты) и ограждающей (кровля и ее основание). Наслонные стропильные системы.

Н аслонные стропила устанавливают в домах со средней несущей стеной или столбчатыми промежуточными опорами. Их концы опираются на наружные стены дома, а средняя часть - на внутреннюю стену или опоры. В результате их элементы работают как балки - только на изгиб.

Конструкции наслонных стропильных систем: 1 – лежень; 2 – мауэрлат; 3 – подкос;

4 – стропильная нога; 5 – стена; 6 – перекрытие; 7 – стойка; 8 – прогон; 9 – распорка; 10 – схватка.

- мауэрлат-подстропильный брус,(укладывается по всей длине или периметру здания или брусьями-коротышами,укладываемые под стропильную ногу).

-подкосы-поддерживают стропильные ноги, устраивают при пролете более 5 м.

-прогон-укладывается на внутренние опоры.

-стойки-поддерживают прогон.

-кобылки-доски толщиной 40 мм, прибиваются для крепления обрешетки(основания для кровли).
