32.Сборно-монолитный каркас гражданских зданий по серии б1.020.1-7

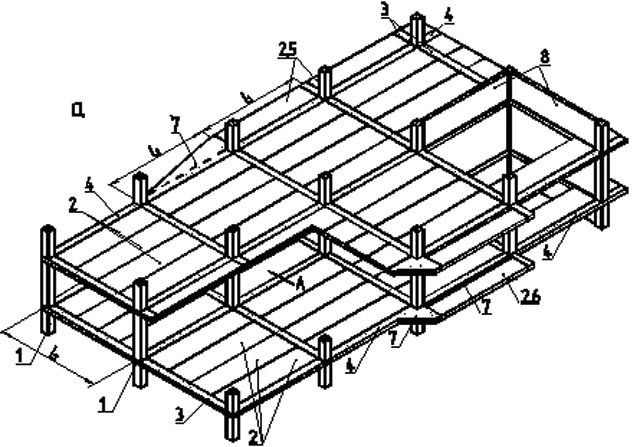

Сборно-монолитный несущий каркас
Вид несущего каркаса в разрезе по стрелке "А"
1.сборные или монолитные железобетонные колонны,
2.многопустотные плиты ("ППС" безопалубочного формования),
3.несущие монолитные ригели,
4.связевые монолитные ригели,
5.консоли для устройства эркеров и балконов,
6.консоли для устройства эркеров и балконов,
7.монолитные участки перекрытий,
8.вертикальные диафрагмы жесткости
У этой технологии есть неоспоримые преимущества.
Во-первых: длину плиты можно заказать в диапазоне от 2,4 до 9 м;
Во-вторых: наконец появилась возможность заказать производство плиты нестандартной конфигурации. Могут быть: одноэтажные и многоэтажные.
Преимущество:
-универсальность
-разнообразное планировочное решеник
-гладкое перекрытие относительно стены
-совершен. архитектурно-художественных решений
-экономичность
L=2,7…2,8м
33.Понятия о промышленных зданиях. Классификация промышленных зданий, требования предъявляемые к ним.
Промышленные здания-производственные здания промышленных предприятий, здания, предназначенные для размещения промышленных производств и обеспечивающие необходимые условия для труда людей и эксплуатации технологического оборудования. Промышленные здания состоят из отдельных зданий, предназначенных для осуществления производственного процесса.
Конструктивные элементы промышленного здания
1.колонны;
2.конструкция покрытия, состоящая из несущей части (балки и фермы) и ограждающей части (плиты или элементы покрытия);
3.подкрановые балки, установленные на консоли колонн;
4.фонари, обеспечивающие дополнительное естественное освещение и проветривание;
5.вертикальные ограждения (стены, окна, перегородки, двери);
6.специальные связи (горизонтальные и вертикальные), обеспечивающие пространственную жесткость здания.
Классификация промышленных зданий
По назначению:
-производственные (механосборочные, ремонтные);
-энергетические (ТЭЦ, трансформаторные подстанции);
-транспортно-складского хозяйства (склады);
-вспомогательные (помещения администрации).
По этажности:
-одноэтажные (тяжелая промышленность);
-многоэтажные (легкая промышленность);
-смешанной эксплуатации.
По числу пролетов:
-однопролетные;
-многопролетные.
По наличию подъемно-транспортного оборудования:
-крановые (мостовые, подвесные);
-бескрановые.
По материалу основных несущих конструкций:
-Каркасные:
--с ж/б каркасом;
--с металлическим.
-Бескаркасные:
--с кирпичными стенами и покрытием из ж/б;
--металлические или деревянные конструкции;
По системе отопления:
-теплые (отапливаемые, не отапливаемые);
-холодные.
По наличию фонарей:
-фонарные;
-бесфонарные.
Требования, предъявляемые к промышленным зданиям
Технологические — для чего построено, для чего должно применяться. Исходя из требований выбирают материал и оборудование.
Технические — прочность, устойчивость, долговечность, противопожарная безопасность.
Архитектурно-художественные — эстетический внешний вид.
Экономические — затраты на возведение должны быть оптимальны. Выбирают лучший вариант из нескольких.
