ВВЕДЕНИЕ
Изготовление прототипа промышленного объекта очень трудоёмкий и интересный процесс. Прежде чем приступать к работе самое главное запастись терпением и не расстраиваться, если что-то придется делать заново. Чтобы изготовить прототип промышленного объекта человек должен обладать математическими способностями, знаниями черчения и конечно же воображением. Также заранее нужно приобрести все инструменты (ножницы, канцелярский нож, транспортир, линейка и другие) и материалы (бумага, миллиметровая бумага, картон, клей и другие).
Для начала надо сделать примерный эскиз будущего изделия и ознакомиться с его аналогами. Прежде чем что-то изготавливать нужно рассчитать размеры в соответствии с пропорциями будущего прототипа. Главное не ошибиться и всё проверить, иначе это может привести к несоответствию с пропорциями. Затем изготавливаются чертежи для точности и наглядности, так как именно на этом этапе можно выявить все неточности и недочеты. Далее по чертежам изготавливается макет и если он получился, то можно приступать к изготовлению прототипа промышленного объекта.
Цель работы: изготовление прототипа промышленного объекта. В качестве промышленного объекта принять словосочетание «Промышленный дизайн» с габаритным размером по высоте 1,5 метра. Индивидуальное задание: Р
Задачи:
Освоить навыки работы с бумажной пластикой
Создание прототипа проектируемого объекта (Р) с габаритным размером по высоте 1,5 метра
Построение разверт буквы для рабочего прототипа
Создание рабочего прототипа
Выбор материала для создания прототипа
Создание прототипа в заданном габаритном размере
Глава I прототипирование как средство предпроектного анализа
1.1 Описание объекта проектирования;
В проекте рассматривается элемент шрифтовой композиции «ПРОМЫШЛЕННЫЙ ДИЗАЙН», в данном случае – буква Р. Для того чтобы воспроизвести масштабное изделие из фанеры, нужно сделать примерный рабочий макет будущей буквы, но из бумаги. Но надо знать теоретические вопросы построения объемно-пространственной композиции; о взаимопроникновении формы и декора, изобразительного и тектонического начала; совокупности практических и художественных задач в процессе моделирования; специфические приемы бумагопластики и методов организации самостоятельной художественно-творческой деятельности; приемы обработки бумаги; технологию работы с бумагой над объемными формами. А также умение выполнять зарисовки, наброски и чертежи для проектирования, находить гармоничную связь основ бумажной пластики с выработкой практических умений по выполнению специальных заданий по бумагопластике; выполнять проект изделия в технике бумажной пластики.
Изучив всю и информацию и проведя все анализы можно приступать непосредственно к прототипированию элемента шрифтовой композиции. Прототип будет выполнен из бумаги, так как бумажное прототипирование хорошо подходит для редактирования: прототипирование это та стадия, на которой нужно выявлять дефекты и вносить исправления или вообще менять направление мысли. Также это даст нам возможность иметь более точное представление о будущем элементе шрифтовой композиции из фанеры.
1.2 Построение развертки объекта проектирования для рабочего прототипа
У нас есть четко поставленная задача: разработать и изготовить прототип элемента шрифтовой надписи ПРОМЫШЛЕННЫЙ ДИЗАЙН «Р». Прежде чем начинать нужно ознакомиться со шрифтом Impact и рассчитать пропорции сторон буквы для того, чтобы будущее изделие получилось пропорциональным и соответствовало шрифту Impact. Этот процесс может занять много времени, так как порой рассчитать размеры трудно и очень легко запутаться в собственных вычислениях. Нужно несколько раз проверить полученные размеры, чтобы убедиться в их правильности.

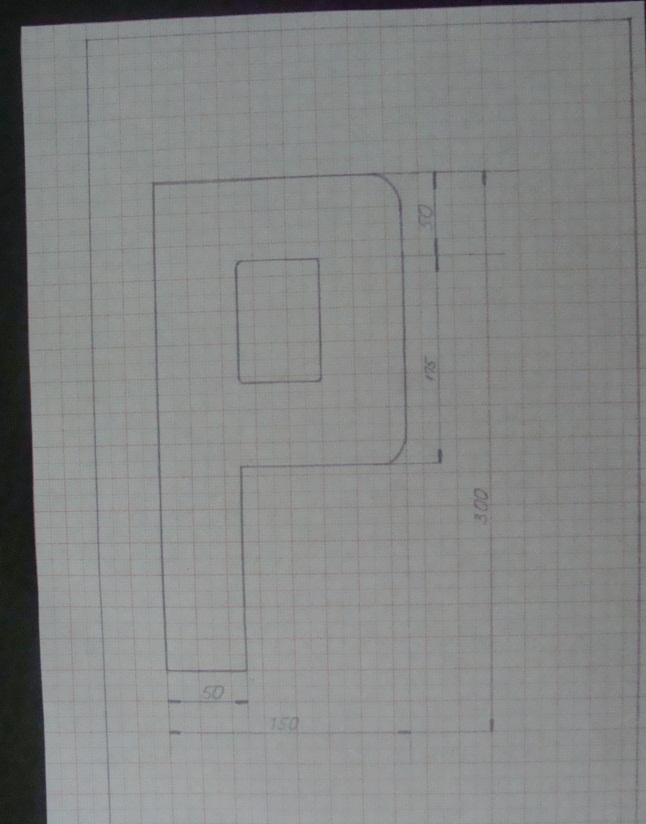

Когда пропорции сторон буквы подсчитаны, то в соответствии с ними можно изготовить эскиз от руки с глазомерным соблюдением пропорций будущего изделия (Рис.1). Приступая к выполнению эскиза, необходимо внимательно ознакомиться с деталью, уяснить общую геометрическую форму и форму отдельных ее частей. Все посещали уроки рисования и многие знают что такое эскиз. Если чертеж использовать нецелесообразно, то в практике применяются эскизы. Необходимо помнить, что размеры, проставляемые на эскизе, должны соответствовать действительным размерам детали. Эскизы чаще всего выполняются мягким карандашом (М или 2М) и на бумаге в клетку (тетрадный листок или миллиметровая бумага). Это удобно и быстро, и вот почему: линии, проведенные мягким карандашом, лучше видно, а по клетке легко ориентироваться в пропорциональности отдельных частей предмета и в параллельности и перпендикулярности линий.
Рис.1 Эскиз элемента шрифтовой надписи

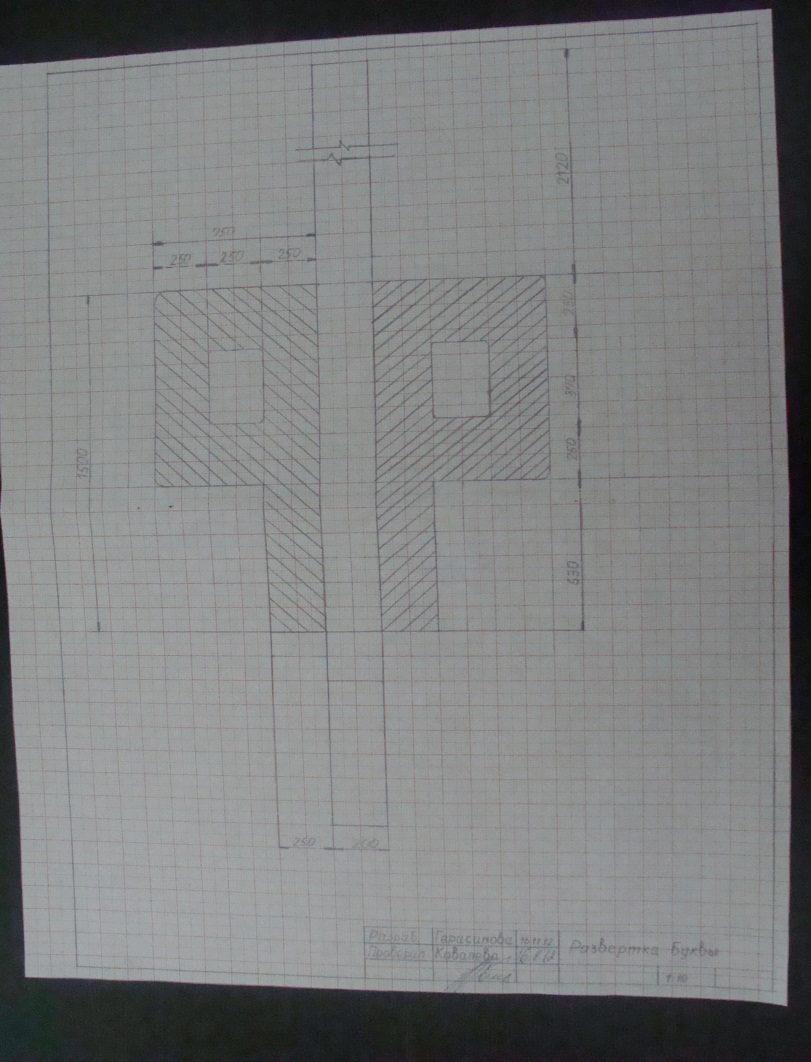

Чертеж «Построение развертки» нужен нам для изготовления развертки прототипа. Развертка позволяет быстро и без особых усилий собрать макет. На чертеже указываются размеры будущего элемента шрифтовой надписи. (Рис.2)
Рис.2 Чертеж «Построение развертки»
