ЗМІСТ
ЗМІСТ 6
ВСТУП 8
1 КОНСТРУКТОРСЬКА ЧАСТИНА 9
1.1 Аналіз поліграфічної продукції обраної за врізець 9
1.1.1 Технічна характеристика видання 9
1.1.2 Аналіз видання за конструкцією 10
11
1.1.3 Якісний аналіз видання 11
1.2. Обґрунтування напряму вдосконалення видання 12
1.3 Розробка конструкції видання 13
13
1.4 Розробка додаткових елементів та оздоблення видання 14
1.5 Технічні показники запроектованого видання 15
2 ОРГАНІЗАЦІЯ РОБОЧОГО МІСЦЯ ВИКОНАННЯ ПРОЦЕСУ 16
2.1 Вибір обладнання для виконання процесу друкування 16
2.2 Аналіз умов обслуговування робочого місця 17
3 ТЕХНОЛОГІЧНА ЧАСТИНА 19
3.1 Вибір способу друку та друкарського обладнання 19
Загальна блок-схема процесу друкування обкладинки 21
на аркушевих машинах 21
Рис.3.1 - Загальна блок-схема процесу друкування видання[5]. 22
3.2 Вибір додрукарського обладнання 25
3.3 Вибір післядрукарського обладнання 28
Ламінування обкладинки зазвичай виконує не тільки оздоблювальну функцію, а й практичну – вона захищає обкладинку від легких механічних пошкоджень, бруду тощо. 31
3.4 Вибір допоміжних витратних матеріалів 34
ТО2 – введення текстової інформації 42
ТО5 – кольорокорекція 42
ТО10 – кольоропроба 42
ТО12 – обробка друкарських форм 42
ТО17 – друкування обкладинки 42
У1 – ПК з платформою CPU P4 3GHz 43
У2 – сканер iQsmart2 43
У4 – кольоропробна система Cromalin Digital 43
У9 – друкарська машина Speedmaster 102-2 43
3.6 Технологічні розрахунки 44
3.6.1 Розрахунок кількості витратних матеріалів 44
3.6.2 Розрахунок завантаження по операціях 45
3.6.3 Розрахунок часу по операціях 47
3.6.4 Розрахунок трудомісткості виконання операцій 48
4 ЕКОНОМІЧНА ЧАСТИНА 49
4.1 Розрахунок витрат на матеріали 49
4.2 Розрахунок витрат на заробітну плату 53
4.3 Розрахунок витрат на утримання та експлуатацію устаткування 55
61
4.4 Розрахунок собівартості виготовлення видання 61
5 ОХОРОНА ПРАЦІ 64
5.1 Вступ 64
5.3 Аналіз шкідливих та небезпечних факторів 65
5.3.1 Мікроклімат 66
Таблиця оптимальних та допустимих норм параметрів атмосфери виробничого приміщення приведена нижче. 67
Приміщення цеху має ІІ клас по температурно-вологісним характеристикам, а також ІІІ клас чистоти атмосфери (по ОСТ11.ПО.050.001-73). Параметри повітря робочої зони відповідають вимогам СНиП 2.04.05-84, ГОСТ 12.1.005-88 ССБТ и ГСН 3.3.6.042-99 [60]. 67
Таблиця 5.1. Реальні та оптимальні значення параметрів атмосфери у виробничому приміщенні 67
5.3.2 Рухомі частини 67
5.3.2 Освітлення 68
5.3.4 Шум і вібрація 68
5.3.5. Хімічні джерела небезпечних і шкідливих виробничих факторів 70
ВИСНОВКИ 73
СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ 74
ВСТУП
Всю розмаїтість поліграфічної продукції можна розділити на три сегменти: видавничий друк, рекламний друк й друк на пакуваннях. Рекламний друк й друк на пакуваннях сьогодні розвиваються найбільше динамічно. Рекламний друк, - це майже дві третини обороту галузі.
В арсеналі друкованої представницької продукції - самі яскраві елементи оформлення, адже реклама, по визначенню, не боїться сміливих рішень і вільно використовує кольори, лінію, форму. Також сміливо працює реклама з різними поліграфічними матеріалами: папером, картоном, склом, тканинами, штучними матеріалами, фольгою, готовими сувенірними виробами; вільно втілює різні ідеї обробки.
Інформація про продукцію й послуги підприємств надається в розпорядження клієнтів переважно в друкованому вигляді. Існують рекламні видання, брошури, проспекти, додатки й інше.
Для розробки обрано рекламний журнал « Man's Heals».
Рекламні брошури-каталоги дозволяють одержати більш повну інформацію про товари або послуги Вашої фірми, з використанням барвистих фотографій, детального опису продукту й ціни. Цей вид поліграфічної продукції призначений для рішення більшості інформаційних завдань у торгівлі й поданні корпоративної інформації. Багато компаній, що здійснюють продаж товарів або надання комплексу послуг, мають досить великий обсяг різного типу інформації, яку необхідно донести до клієнта. Більша частина продукції й послуг перед тим як буде обрана споживачем, проходить свого роду відбір - за змістом й візуальним поданням. Звичайно, існує безліч характеристик, по яких може відбуватися вибір товару або компанії, що робить послугу. Проте, важливо в максимально стислій і повній формі представити клієнтові всю інформацію про всі продукти або послуги. При цьому необхідно акцентувати увагу на значимій інформації, а деталізовану дати в більше наочному виді [1-4].
1 Конструкторська частина
1.1 Аналіз поліграфічної продукції обраної за врізець
Існують різні класифікації брошур за такими ознаками:
читацькою аудиторією - для широкого кола читичів,
характером інформації - тексто-ілюстраційний ,
періодичністю - неперіодичний,
мовою - українська,
тематичною спрямованістю - інформаційний,
цільовим призначенням- довідковий.
1.1.1 Технічна характеристика видання
Таблиця 1.1 - Технічна характеристика видання
|
|
|
п/п
|
Характеристики |
Показники
|
1
|
Вид видання:
|
|
|
За конструкцією
|
журнал
|
|
За інформацією
|
Тексто-ілюстраційне
|
|
За призначнням
|
|
|
За періодичністю
|
2 рази в міс/24 в рік
|
|
|
|
2
|
Формат видання, см
|
45x64/4
|
3
|
Тираж, тис.екз.
|
5
|
|
Обсяг видання,
|
|
4
|
Фіз..друк.арк
|
2
|
|
стор.
|
130
|
5
|
Фарбовість
|
4+4
|
6
|
Площа иллюстрацій,%
|
60
|
7
|
Характер иллюстрацій
|
півтонові
|
|
|
|
8
|
Лініатура растра, лін/см
|
60
|
9
|
Вид фальцовки
|
Двохзгинна
|
10
|
Вид комплектовки та спосіб скріплення
|
Термосклеювання
|
11
|
Тип обкладинки
|
Обкладинка, тип 3
|
12 |
фарбовість обкладинки |
4+4 |
1.1.2 Аналіз видання за конструкцією
Обкладинка – покриття блока видання (тобто комплекту скріплених між собою аркушів чи зошитів), що складається з двох боковин, а у виданнях обсягом понад 68 сторінок має корінцеву частину. В обраному зразку обкладинка скріплюється з блоком видання без форзаців. На її боковинах розташовують текстові й зображальні (штрихові, півтонові і комбіновані) елементи будь-якого ступеня мальовничості, що характеризують видання і виконують інформативно-рекламну функцію.
Видання в обкладинці комплектують способом:
- Bкладанням (внакидку). Обкладинка бігується по корінцю, надягається на зошити, вкладені один в один, і прошивається в корінцевому згині дротовими скобами (кінцями усередину брошури); таке кріплення застосовують у виданнях малого і середнього форматів при обсязі не більше 68, або у виданнях великого формату обсягом до 128 сторінок або товщиною до 5-7 мм.
Обкладинка типу 1 – проста обкладинка для покриття блоку вкладанням (тобто всі аркуші складені в один зошит), цілісно паперова, обрізна. Така обкладинка являє собою складений навпіл аркуш, що накидається на зошит і скріплюється дротом. Виготовляється найчастіше з паперу.

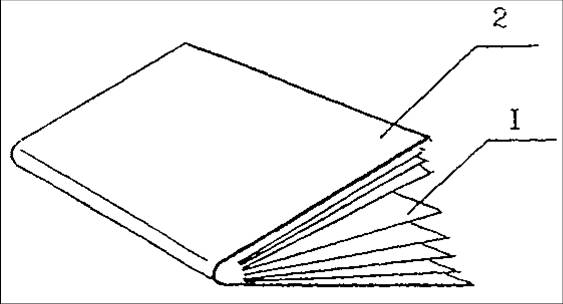

Рис1.1 – Схема брошури в обкладинці типу1, 1 - блок, 2 - обкладинка.
