17.Схемы подсоединение калориферов по воздуху

1.Параллельная схема подсоединения калорифера по воздуху

Воздуху всё равно(“параллельно”) через 2 калорифера или через 1 побольше проходит.

∆ = ∆

Сопротивление группы калориферов = сопротивлению 1-го калорифера

2.Последовательное подсоединение

∆

3. Параллельно – последовательное подсоединение.

∆ = 2∆

Схемы соединения калориферов по теплоносителю

Трубопроводы, подводящие к калориферам, приточных камер не совмещаются с трубными системами ототления, горячего теплоснобжения, производственного назначения.

В 1 систему рекомендуют соединять калориферы приточных камер, калориферы тепловоздушных завес и агрегатов воздушного отопления.

Параллельное соединение

∆ = ∆ ∆ =2∆

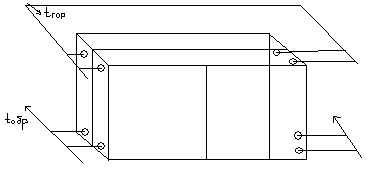

Последовательные подсоединения

Прошёл через 1 калорифер, потом через

2 калорифер.

Для подбора насосов нужно гидравлическое сопротивление

При теплоносителе – пар калориферы соединяются параллельно, предусматривается установка конденсатоотводчика.

18.Регулирование t-ры нагреваемого воздуха в калорифере

1-обводной клапан

Регулирование t-рыприточного воздуха в калорифере осуществляется:

- за счёт регулировании параметров теплоносителя

- за счёт установки регуляторов расхода (т.е. подмешивание) на калориферах приточных камер

- через обводной клапан

Для калориферов, при теплоносители – пар, установка обводных клапанов обязательна.

Мероприятия по предотвращению замерзания калориферов

1.Перед калорифером должен располагаться легко управляемый ,плотнозакрывающийся

утеплённый клапан;

2.Теплоностель в калорифере следует проводить в верхние патрубки(т. к. при охлаждении-опускается сверху вниз)

3.Скорость движения теплоносителя в трубках должна быть не менее 0,12 м/с(лучше 0,2)

4.Необходимо соблюдать расчётные параметры воздуха, теплоносителя и объёмов приточного воздуха.

5.Нельзя завышать площадь нагрева калориферов выше рекомендуемого запаса равного 10%

6.Нужна очистка горячей воды в фильтре-грязевике перед её поступлением в калорифер и промывка трубок калорифера с определённой периодичностью. Если засоряются трубки, то скорость теплоносителя уменьшается, уменьшается коэффициент теплопередач.

19. Теплообменники-утилизаторы.

Устройства, предназначенные для использования вторичных тепловых ресурсов для подогрева воздуха в приточных установках. В качестве вторичных источников рассматриваются: теплота удаляемого воздуха и потоков жидкостей и газов от технологических установок. Возможность утилизации теплоты может ограничиваться агрессивными и взрывопожароопасными примесями жидкостей и газов и по сан.- гигиен. показателям. Теплообменники бывают 4 типов: перекрестноточные и противоточные рекуперативные пластинчатого типа; регенеративные с вращающейся насадкой; с промежуточным теплоносителем; на тепловых трубах. Эффективность работы оценивается температурным коэффициентом эффективности ε. Для холодного периода , где – температура на входе в утилизатор внутреннего или иного поступающего на утилизацию теплоты воздуха или газа, - температура на выходе из утилизатора этого же потока, - температура наружного воздуха на входе в утилизатор.

Установка поддона и сепаратора в каждом случае определяется путем построения процессов утилизации теплоты в I-d диаграмме.

В теплообменниках с вращающейся насадкой возможен обмен между удаляемым и приточным воздухом, но при этом ε 0,83, т.е. максимально.

Теплообменники с промежуточным теплоносителем позволяют полностью исключить обмен между приточным и удаляемым воздухом. Они состоят из двух теплообменников газ-жидкость, соединяющей их трубопроводной системы и насоса. Применяются при раздельном размещении ПУ и ВУ или при утилизации теплоты технологических газов. Имеют самое низкое ε 0,55.
